„Arduino UNO R3“ vadovas: kontaktas, maitinimas, laidai, kodas ir trikčių šalinimas
2026-06-02 685

Arduino UNO yra viena iš plačiausiai naudojamų mikrovaldiklių kūrimo plokščių elektronikai, automatikai ir įterptinėms sistemoms.Šiame vadove aprašomos Arduino UNO R3 kontaktų funkcijos, saugaus maitinimo šaltinio parinktys, pagrindinės laidų jungtys ir ryšys su jutikliais bei išoriniais įrenginiais.Jame paaiškinamos plokštės techninės specifikacijos, integruoti komponentai, pintų išdėstymas, galios reikalavimai, veikimo principai ir programavimo darbo eiga, įskaitant Arduino IDE sąranką ir kodo įkėlimą.Taip pat pateikiami bendri trikčių šalinimo metodai ir palyginimai su kitomis Arduino platformomis, kad būtų galima išsamiai apžvelgti plokštės funkcijas, veikimą ir programas.

Katalogas

Kas yra Arduino UNO R3 ir kam jis naudojamas?

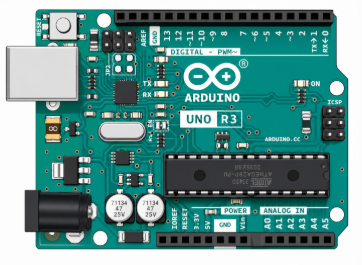

Arduino UNO R3 yra mikrovaldiklio kūrimo plokštė, pagrįsta ATmega328P.Jis skirtas nuskaityti jutiklių įvestis, valdyti šviesos diodus, variklius, reles ir kitus elektroninius komponentus, todėl tinka automatizavimo, stebėjimo, robotikos ir įterptinių sistemų projektams.

Plokštė puikiai tinka nebrangiai prototipų kūrimo ir valdymo bei stebėjimo užduotims atlikti.Tačiau dėl ribotos apdorojimo galios, atminties ir saugyklos jis netinkamas pažangioms programoms, tokioms kaip dirbtinis intelektas, vaizdų apdorojimas, mašininis mokymasis, vaizdo įrašų tvarkymas ir didelio našumo daiktų interneto sistemos, kurioms reikalingas sudėtingas tinklas arba didelio masto duomenų apdorojimas.

Arduino UNO techninės įrangos specifikacijos

Arduino UNO plokštės komponentai ir jų praktinės funkcijos

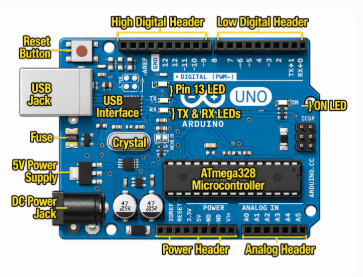

2 pav. Pagrindiniai Arduino UNO plokštės komponentai ir sąsajos

ATmega328P mikrovaldiklis

ATmega328P yra pagrindinis Arduino UNO procesorius.Jis paleidžia įkeltą eskizą, nuskaito duomenis iš jutiklių ir valdo prijungtus įrenginius, tokius kaip šviesos diodai, ekranai, varikliai ir relės.

Šis komponentas yra svarbus kiekviename projekte, nes jis nustato, kiek atminties, apdorojimo galios ir įvesties / išvesties galimybių plokštė suteikia.ATmega328P tinka valdymo, stebėjimo ir automatizavimo užduotims, tačiau nėra skirtas pažangioms skaičiavimo programoms, tokioms kaip vaizdo apdorojimas ar mašininis mokymasis.

USB į nuoseklųjį keitiklis

Keitiklis iš USB į seriją leidžia palaikyti ryšį tarp Arduino UNO ir kompiuterio.Jis paverčia USB duomenis į serijinius duomenis, kuriuos gali suprasti mikrovaldiklis.Šis komponentas yra svarbiausias įkeliant eskizus, stebint serijinę išvestį arba keičiantis duomenimis tarp plokštės ir kompiuterio.

Kristalinis osciliatorius

Kristalinis generatorius generuoja 16 MHz laikrodžio signalą, kurį naudoja mikrovaldiklis.Jis tampa svarbus projektuose, kurie priklauso nuo tikslaus laiko nustatymo, pvz., jutiklių atranka, ryšio protokolai, PWM valdymas ir suplanuotos operacijos.

Įtampos reguliatorius

Įtampos reguliatorius palaiko stabilią plokštės darbinę įtampą, kai maitinimas tiekiamas iš išorinio šaltinio.Šis komponentas padeda apsaugoti plokštę nuo nestabilios įvesties įtampos ir prisideda prie patikimo veikimo ilgalaikio naudojimo metu.

USB prievadas

B tipo USB prievadas leidžia Arduino UNO prisijungti prie kompiuterio programavimui, nuosekliajam ryšiui ir maitinimui.Paprastai jis naudojamas projekto kūrimo, testavimo ir derinimo metu.

DC maitinimo lizdas

Nuolatinės srovės maitinimo lizdas leidžia plokštei veikti naudojant išorinį maitinimo adapterį, nereikalaujant USB jungties.Tai naudinga diegiant atskirus projektus, kuriems reikia nuolatinio maitinimo.

ICSP antraštė

In-Circuit Serial Programming (ICSP) antraštė suteikia tiesioginę prieigą prie mikrovaldiklio žemo lygio programavimui ir SPI ryšiui.Jis dažniausiai naudojamas pakeičiant įkrovos įkroviklį, tiesiogiai programuojant mikrovaldiklį arba prijungiant SPI pagrįstus įrenginius.

Atstatymo mygtukas

Atstatymo mygtukas iš naujo paleidžia mikrovaldiklį ir įkeliama programa pradeda veikti nuo pat pradžių.Ši funkcija naudinga bandant kodo pakeitimus arba atsikuriant po laikinų programinės įrangos problemų.

Borto šviesos diodai

„Arduino UNO“ turi keletą įmontuotų šviesos diodų, rodančių maitinimo būseną, nuosekliojo ryšio veiklą ir programos išvestį.Šie šviesos diodai suteikia greitą vaizdinį grįžtamąjį ryšį programavimo, testavimo ir trikčių šalinimo metu, padeda nustatyti, ar plokštė tinkamai maitinama ir ar kodas veikia taip, kaip tikėtasi.

Arduino UNO Pinout supratimas

Arduino UNO R3 kontaktas suteikia prieigą prie skaitmeninių įvesties / išvesties kaiščių, analoginių įėjimų, ryšio sąsajų ir maitinimo jungčių.Kiekvienos kaiščių grupės funkcijos supratimas padeda supaprastinti grandinės projektavimą, jutiklių integravimą, modulio ryšį ir aparatinės įrangos trikčių šalinimą.

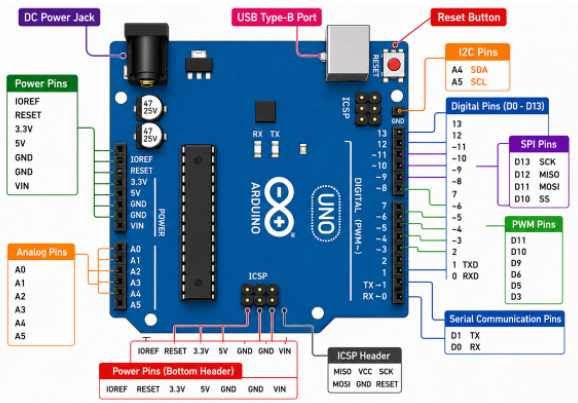

3 pav. „Arduino UNO Pinout“ schema

Arduino UNO savo kaiščius suskirsto į keletą funkcinių grupių.Kai kurie kaiščiai naudojami bendroms įvesties ir išvesties operacijoms, o kiti palaiko analoginius matavimus, ryšio protokolus ir energijos paskirstymą.Žinojimas, kuriuos kaiščius naudoti konkrečioms užduotims, sumažina laidų klaidas ir padidina projekto patikimumą.

Arduino UNO R3 kaiščio funkcija

„Arduino UNO R3 Pin“ greita nuoroda

Arduino UNO maitinimo parinktys ir įtampos reikalavimai

Kaip Arduino UNO apdoroja įvestį ir išvestį

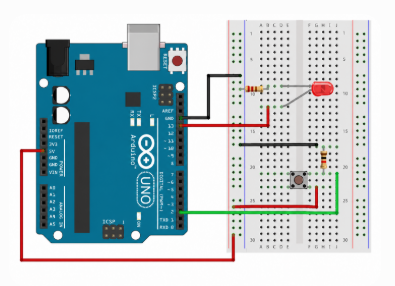

4 pav. Paspaudimo mygtuko įvestis, valdanti LED 0 išvestį

Viena iš labiausiai paplitusių „Arduino“ programų yra mygtuko naudojimas šviesos diodui valdyti.Šis pavyzdys parodo, kaip Arduino UNO gauna įvesties signalą, apdoroja jį naudodamas ATmega328P mikrovaldiklį ir generuoja išvesties signalą.

Įvesties-išvesties procesas

Toliau nurodyta seka, kai mygtukas, prijungtas prie D2 kaiščio, valdo šviesos diodą, prijungtą prie kaiščio D13:

Mygtuko paspaudimas → Arduino skaito D2 → ATmega328P paleidžia kodą → D13 išvestis keičiasi → LED įsijungia arba išsijungia

Žingsnis po žingsnio operacija

Šis įvesties-proceso-išvesties ciklas yra daugumos Arduino projektų pagrindas.Įvestys gali būti gaunamos iš mygtukų, jutiklių, jungiklių arba ryšio modulių.ATmega328P apdoroja gaunamus duomenis pagal įkeltą eskizą ir generuoja išėjimus, valdančius šviesos diodus, variklius, reles, ekranus ar kitus elektroninius įrenginius.Ciklas nuolat kartojasi, kol plokštė maitinama, todėl Arduino UNO gali stebėti sąlygas ir automatiškai reaguoti į aplinkos pokyčius.

Arduino UNO LED projektas: laidai, kodas ir laukiamas rezultatas

Mirksintis LED projektas parodo, kaip Arduino UNO valdo išvesties įrenginį per užprogramuotas instrukcijas.Projektas naudoja skaitmeninį kaištį D13, kad reguliariai įjungtų ir išjungtų šviesos diodą.

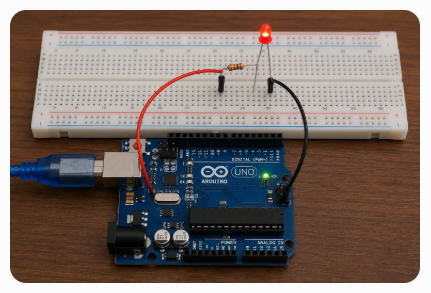

5 pav. Arduino UNO LED mirksi grandinė naudojant D13 kaištį ir 220 Ω rezistorių

Reikalingi komponentai

Laidų jungtys

Rezistorius riboja srovę per šviesos diodą ir padeda išvengti komponento pažeidimo.

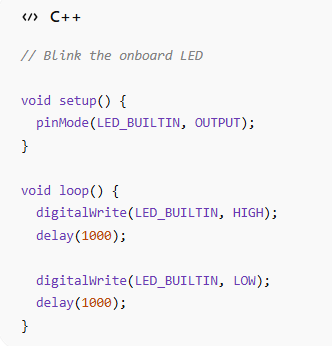

Kodo pavyzdys

Programos įkėlimas

1.Prijunkite Arduino UNO prie kompiuterio naudodami USB kabelį.

2.Atidarykite Arduino IDE.

3.Valdybos meniu pasirinkite Arduino UNO.

4.Pasirinkite tinkamą COM prievadą.

5.Sukurkite naują eskizą ir įveskite pavyzdinį kodą.

6.Spustelėkite Įkelti, kad sukompiliuotumėte ir perkeltumėte programą į lentą.

Programos įkėlimas

Sėkmingai įkėlus eskizą, prie D13 kaiščio prijungtas šviesos diodas įsijungia vienai sekundei ir pakartotinai vienai sekundei išsijungia.Šis nuolatinis mirksintis modelis patvirtina, kad Arduino UNO tinkamai vykdo įkeltą programą.

Trikčių šalinimas: LED nemirksi

Arduino UNO trikčių šalinimas ir diagnostika

Arduino UNO trikčių šalinimas yra efektyviausias, kai problemos sprendžiamos sistemingai.Pradėkite nustatydami, ar problema yra susijusi su maitinimu, ryšiu, programavimu ar prijungta aparatūra.Klaidų pranešimų peržiūra, aparatinės įrangos jungčių tikrinimas ir atskirų komponentų atskyrimas gali padėti susiaurinti problemos šaltinį.

Vienu metu išbandant vieną elementą lengviau nustatyti gedimus ir patikrinti, ar kiekviena sistemos dalis veikia tinkamai.Struktūrizuotas diagnostikos procesas padeda sutrumpinti derinimo laiką, pagerinti patikimumą ir užtikrinti nuoseklų Arduino pagrįstų projektų veikimą.

Arduino UNO, ESP32 ir Raspberry Pi platformų palyginimas

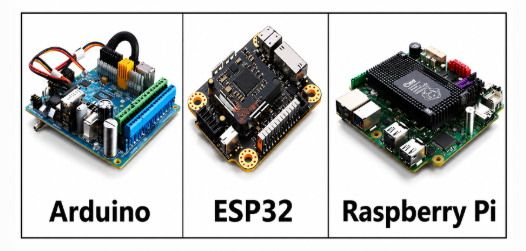

6 pav. Populiarios įterptųjų sistemų platformos
