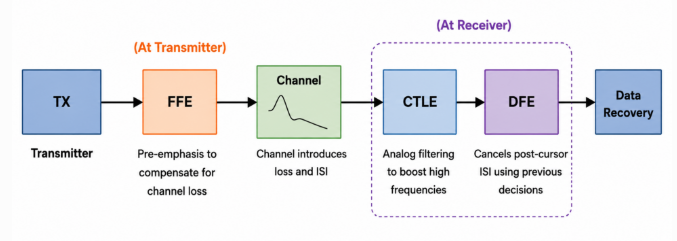

1 pav. FFE, CTLE ir DFE signalo srautas

Kas yra FFE, CTLE ir DFE?

Didėjant duomenų perdavimo spartai, didelės spartos ryšio kanalai gali iškraipyti signalus.Norėdami kompensuoti šiuos kanalo sutrikimus, ryšių sistemos naudoja išlyginimo metodus, tokius kaip FFE, CTLE ir DFE.

Tiekimo pirmyn išlyginimas (FFE) veikia prie siųstuvo.Jis pakeičia perduodamą signalą prieš jam patenkant į kanalą, padeda kompensuoti numatomus kanalo nuostolius ir sumažina signalo iškraipymą imtuve.

Nepertraukiamo laiko tiesinis išlyginimas (CTLE) veikia imtuve.Jis naudoja analoginį filtravimą, kad kompensuotų nuo dažnio priklausomą kanalo slopinimą ir pakeistų gaunamo signalo formą.

Sprendimų grįžtamojo ryšio išlyginimas (DFE) taip pat veikia imtuve.Jis naudoja anksčiau aptiktus simbolius, kad padėtų atkurti dabartinį simbolį ir sumažintų tarpsimbolinių trukdžių (ISI) poveikį.

Nors visos trys technikos naudojamos signalo kokybei pagerinti, jos veikia skirtinguose komunikacijos sistemos taškuose ir naudoja skirtingus metodus kanalo sutrikimams kompensuoti.

FFE vs CTLE vs DFE palyginimas

Funkcija	FFE	CTLE	DFE
Vieta	Siųstuvas	Imtuvas	Imtuvas
Operacija	Iš anksto kompensuoja perduotą signalą formuodami bangos formą prieš perdavimą	Taikoma priklausomai nuo dažnio analoginis stiprinimas kanalo praradimui kompensuoti	Naudoja ankstesnius simbolių sprendimus atšaukti po žymeklio ISI nuo dabartinio simbolio
Sudėtingumas	Nuo žemo iki vidutinio	Vidutinis	Aukštas
Energijos suvartojimas	Žemas	Vidutinis	Aukštas
ISI mažinimo galimybė	Vidutinis	Vidutinis	Aukštas
Crosstalk poveikis	Per didelis išankstinis akcentavimas gali padidinti aukšto dažnio energiją ir sustiprinti gretimų kanalų skersinį ryšį	Gali netiesiogiai pabloginti skersinį pokalbį stiprinant aukšto dažnio trukdžius kartu su norimu signalu	Paprastai neutralus
Įgyvendinimas	Skaitmeninis arba analoginis siųstuvas	Analoginis imtuvas	Skaitmeninis imtuvas
Latencija	Labai žemas	Labai žemas	Didesnis dėl grįžtamojo ryšio apdorojimo
Adaptacijos sudėtingumas	Vidutinis	Žemas	Aukštas
Triukšmo jautrumas	Paprastai nestiprina imtuvo triukšmas	Gali sustiprinti aukšto dažnio triukšmą kartu su signalu sumažina signalo ir triukšmo santykį (SNR)	Mažiau jautrus kanalo triukšmui bet yra jautrūs klaidų plitimui, kai pateikiami neteisingi simbolių sprendimai grįžti į vėlesnius sprendimus
Pagrindinis privalumas	Paprastas įgyvendinimas, žemas delsa ir mažas energijos suvartojimas;kompensuoja kanalo praradimą prieš perdavimas	Teikia nuolatinį analoginį išlyginimas su labai mažu vėlavimu;veiksmingas kompensuoti nuo dažnio priklausomas kanalo praradimas	Labai efektyvus pašalinant po kursoriaus ISI ir gerinant signalo aptikimą nuostolinguose kanaluose
Pagrindinis apribojimas	Ribotos galimybės kompensuoti stiprus kanalo praradimas;per didelis išankstinis akcentavimas gali padidinti EMI ir perkalbėjimą	Triukšmo stiprinimo ribos pasiekiamas išlyginimo padidėjimas;mažiau veiksmingas esant sunkiam ISI nei DFE	Klaidos plitimas gali pablogėti našumas, kai atsiranda sprendimo klaidų;didesnis aparatinės įrangos sudėtingumas ir galia vartojimo
Tipiškas naudojimas	Dažnai derinamas su imtuvu išlyginimas, siekiant sumažinti kanalo iškraipymą prieš perduodant	Dažniausiai naudojamas kaip pirmasis etapas imtuvo išlyginimas aukšto dažnio signalo komponentams atkurti	Dažnai naudojamas po CTLE iki toliau slopina liekamąjį ISI ir pagerina imtuvo veikimą

ISI, Eye Opening, BER ir imtuvo marža

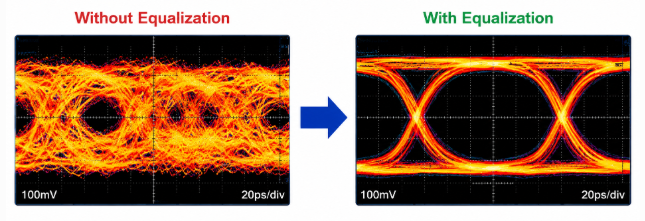

2 pav. ISI sumažinimas per išlyginimą

Tarpsimboliniai trukdžiai (ISI)

Tarpsimboliniai trukdžiai (ISI) yra dažnas iššūkis didelės spartos ryšio kanaluose.Tai atsitinka, kai perduotas simbolis išplinta į gretimus simbolius, todėl imtuvui sunkiau atskirti atskiras duomenų reikšmes.

ISI pirmiausia sukelia nuo dažnio priklausomas kanalo praradimas.Kai signalai keliauja per pėdsakus, kabelius, jungtis ir kitus kanalo komponentus, aukštesnio dažnio signalo turinys paprastai susilpnėja labiau nei žemesnio dažnio turinys.Šis nevienodas slopinimas iškraipo perduodamą bangos formą ir sukelia signalo impulsų plitimą laikui bėgant.

Išlyginimas sumažina ISI kompensuodamas kanalo praradimą ir atkurdamas perduodamo signalo dažnio turinį.Tokios technikos kaip nukreipimo į priekį išlyginimas (FFE), nuolatinis tiesinis išlyginimas (CTLE) ir sprendimų grįžtamojo ryšio išlyginimas (DFE) padeda sumažinti impulsų sklaidą ir sumažinti gretimų simbolių persidengimą.Dėl to imtuve lengviau atskirti atskirus duomenų simbolius.

Poveikis akių atvėrimui

Vienas iš labiausiai matomų išlyginimo efektų yra akių diagramos patobulinimas.Sumažinus ISI ir kompensuojant kanalo iškraipymą, išlyginimas padidina tiek vertikalią, tiek horizontalią akių angą.

Didesnė akių anga užtikrina didesnį loginių vienetų ir nulių atskyrimą ir padidina laiko toleranciją mėginių ėmimo momentu.Tai pagerina imtuvo gebėjimą teisingai aptikti perduodamus simbolius esant triukšmui ir drebėjimui.

Poveikis bitų klaidų dažniui (BER)

Bit Error Rate (BER) reiškia tikimybę, kad gautas bitas bus aptiktas neteisingai.Kanalo pažeidimai, tokie kaip slopinimas, ISI, triukšmas ir virpėjimas, padidina simbolių aptikimo klaidų tikimybę.

Sumažinus ISI ir gerinant signalo kokybę, išlyginimas sumažina neteisingų simbolių sprendimų tikimybę ir todėl sumažina BER.Patobulintas BER veikimas yra pagrindinis padidinto ryšio patikimumo didelės spartos ryšio sistemose rodiklis.

Poveikis imtuvo maržai

Imtuvo marža apibūdina leistiną nuokrypį, kol signalo kokybė pablogėja iki nepriimtino lygio.Tai atspindi imtuvo gebėjimą tinkamai veikti nepaisant v ariat jonų triukšmo, virpėjimo, įtampos lygių, kanalo charakteristikų ir veikimo sąlygų.

Kadangi išlyginimas pagerina signalo vientisumą ir padidina akies angą, imtuve padidėja ir įtampa, ir laiko ribos.Didesnė imtuvo marža padidina sistemos tvirtumą ir padeda palaikyti patikimą procesą, įtampą, temperatūrą ir kanalo v ariat jonus.

Kompensuodamas kanalo sutrikimus, išlyginimas sumažina ISI, pagerina akių atidarymą, sumažina BER ir padidina imtuvo maržą.Šie patobulinimai pagerina signalo kokybę ir prisideda prie patikimo, didelės spartos duomenų perdavimo.

Kaip FFE, CTLE ir DFE veikia kartu didelės spartos nuosekliuosiuose ryšiuose

3 pav. FFE, CTLE ir DFE veikia kartu nuosekliojoje nuorodoje

Daugelyje didelės spartos nuosekliojo ryšio sistemų FFE, CTLE ir DFE naudojami kartu, nes kiekvienas ekvalaizeris sprendžia skirtingus kanalo sutrikimus skirtinguose signalo kelio etapuose.

Išlyginimo procesas paprastai vyksta tokia seka:

Siųstuvas → FFE → Kanalas → CTLE → DFE → Duomenų atkūrimas

FFE prie siųstuvo

FFE veikia prie siųstuvo ir iš anksto kompensuoja išeinantį signalą prieš jam patenkant į kanalą.Reguliuodamas signalo lygius aplink duomenų perėjimą, FFE padeda kompensuoti numatomą kanalo praradimą ir sumažinti signalo pablogėjimą perdavimo metu.

CTLE imtuvo priekinėje dalyje

Kai signalas praeina per kanalą, imtuvo priekinėje dalyje taikomas CTLE.CTLE naudoja analoginį filtravimą, kad kompensuotų nuo dažnio priklausomą slopinimą ir atkurtų aukšto dažnio signalo komponentus, kuriuos susilpnino kanalas.

DFE imtuve

DFE paprastai taikomas po CTLE.Naudodamas anksčiau aptiktus simbolius, DFE pašalina liekamuosius po žymeklio tarpsimbolinius trukdžius (ISI), kurie lieka po tiesinio išlyginimo, todėl imtuvas gali tiksliau atskirti atskirus simbolius.

Kombinuota išlyginimo strategija

Kadangi FFE, CTLE ir DFE sprendžia skirtingus sutrikimus, šiuolaikinės didelės spartos sąsajos, tokios kaip PCIe, Ethernet ir PAM4 SerDes, dažnai naudoja visas tris technologijas kartu.Šis daugiasluoksnio išlyginimo metodas leidžia efektyviai kompensuoti kanalo praradimą ir tarpsimbolinius trikdžius visoje ryšio jungtyje.

Kurį ekvalaizerį turėtumėte naudoti?

Optimali išlyginimo strategija priklauso nuo kanalo praradimo ir tarpsimbolinių trukdžių, esančių ryšio jungtyje.

Kanalo būklė	Rekomenduojamas išlyginimas
Švelnus kanalas praradimas	CTLE
Vidutinis kanalo praradimas	FFE + CTLE
Sunkus ISI	CTLE + DFE
Tolimojo pasiekiamumo kanalai	FFE + CTLE + DFE
PAM4 signalizacija	FFE + CTLE + DFE

PAM4 nuorodų išlyginimo strategija

PAM4 (impulso amplitudės moduliacija su keturiais lygiais) perduoda du bitus vienam simboliui, įgalindamas didesnį duomenų perdavimo spartą tam tikrame pralaidumo diapazone, palyginti su tradicinis NRZ signalizavimas.Tačiau keturių lygių signalizacijos formatas sumažina įtampos atstumą tarp gretimų lygių, todėl sumažėja akių angos ir mažesnės triukšmo ribos.

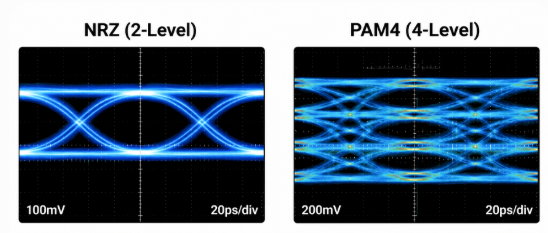

4 pav. NRZ ir PAM4 akių diagramų palyginimas

Nes PAM4 signalai turėti mažesnis įtampos atskyrimas tarp simbolių lygių, jie yra labiau jautrūs kanalo pažeidimams, tokiems kaip įterpimo praradimas, triukšmas, skersinis pokalbis, virpėjimas ir tarpsimboliniai trukdžiai (ISI).Didėjant duomenų perdavimo spartai, nuo kanalo dažnio priklausomi praradimai dar labiau pablogina signalo kokybę, todėl veiksmingas išlyginimas yra būtinas patikimam duomenų atkūrimui.

Dėl šios priežasties PAM4 nuorodos paprastai nepasikliauja a vienkartinis išlyginimas technika.Vietoj to, jie dažnai naudoja FFE, CTLE ir DFE derinį, kad pašalintų įvairius didelės spartos kanalų sutrikimus.

Šis derinys yra naudingas PAM4 sistemose, nes sumažintas akių aukštis ir mažesnė triukšmo riba daro signalą jautresnį slopinimui ir ISI nei NRZ signalizacija.Kanalo įterpimo praradimas gali labai pabloginti signalo kokybę, o ISI po žymeklio gali padidinti simbolių aptikimo klaidas.Naudojant kelis išlyginimo būdus, šiuos sutrikimus galima pašalinti veiksmingiau nei pasikliaujant vienu ekvalaizeriu.

Renkantis išlyginimo strategiją PAM4 programoms, reikia atsižvelgti į kelis veiksnius:

• Kanalo įterpimo praradimas ir slopinimas

• Tikėtini ISI lygiai, ypač po žymeklio ISI

• Signalo ir triukšmo santykio (SNR) reikalavimai

• Imtuvo jautrumas ir paraštė

• Skersinio pokalbio ir trukdžių lygiai

• Energijos suvartojimo apribojimai

• Sistemos sudėtingumas ir diegimo kaina

• Mokymo ir prisitaikymo reikalavimai

Optimali išlyginimo strategija priklauso nuo kanalo charakteristikų, duomenų perdavimo spartos, galios biudžeto ir sistemos reikalavimų.Todėl šiuolaikinės PAM4 nuorodos paprastai naudoja suderintą FFE, CTLE ir DFE derinį, kad subalansuotų kanalo nuostolių kompensaciją, ISI mažinimą, triukšmo našumą ir diegimo sudėtingumą.

Išlyginimo programos PCIe, Ethernet, SerDes ir duomenų centruose

5 pav. Bendrieji signalų išlyginimo pritaikymai

PCIe sistemos

PCIe nuorodos jungia procesorius, GPU, saugojimo įrenginius, tinklo adapterius ir greitintuvus.Išlyginimas naudojamas per PCB pėdsakus, jungtis, užpakalines plokštes ir kabelius, esančius šiuolaikinėse PCIe jungtyse.Įprasti pavyzdžiai yra pagrindinės plokštės maršrutizavimas, stovų plokštės ir PCIe kabelių rinkiniai.

Ethernet tinklai

Didelės spartos Ethernet standartai, įskaitant 100G, 200G, 400G ir naujesnius, naudoja išlyginimą vario ryšio kanaluose.Įprastos programos apima tinklo jungiklius, maršrutizatorius, tinklo sąsajos plokštes, varines galines plokštes ir tiesioginio prijungimo varinius (DAC) kabelius.

Duomenų centrai

Duomenų centrai naudoja išlyginimą visoje serverio, saugyklos ir tinklo infrastruktūroje.Įprastos programos apima sąsajas tarp serverio į jungiklį, jungiklio sujungimą, saugojimo tinklus, didelės spartos užpakalines plokštes ir jungiklius, palaikančius didelio masto debesų ir AI darbo krūvius.

SerDes, Backplanes ir ASIC jungtys

Išlyginimas taip pat plačiai naudojamas didelės spartos „SerDes“ ryšiuose, užpakalinės plokštės ryšio sistemose ir ASIC–ASIC jungtyse.Šios programos dažnai apima ilgus PCB pėdsakus, kelias jungtis ir didelius duomenų perdavimo spartus, kurie sukelia didelį kanalo praradimą ir tarpsimbolinius trikdžius.Išlyginimas padeda palaikyti patikimą duomenų perdavimą per tinklo įrangą, telekomunikacijų infrastruktūrą, didelio našumo skaičiavimo platformas ir pritaikytus silicio dizainus.

DFE bakstelėjimo nustatymai ir adaptyvusis išlyginimas

Efektyvumas a Sprendimų grįžtamojo ryšio ekvalaizeris (DFE) priklauso ne tik nuo čiaupų skaičiaus, bet ir nuo to, kaip čiaupo koeficientai sureguliuoti, kad atitiktų kanalo sąlygas.Šiuolaikinėse didelės spartos ryšio sistemose DFE čiaupo nustatymai dažnai nustatomi per adaptyvieji išlyginimo algoritmai o ne fiksuota rankinė konfigūracija.

DFE pritaikymo tikslas yra sumažinti liekamuosius požymeklio tarpsimbolinius trukdžius (ISI), išlaikant stabilų imtuvo veikimą.Ryšio inicijavimo arba mokymo metu imtuvas analizuoja įeinantį signalą ir koreguoja DFE pajungimo koeficientus pagal išmatuotą kanalo atsaką.Adaptacijos procese siekiama pagerinti akių atidarymą, padidinti imtuvo maržą ir sumažinti bitų klaidų dažnį (BER).

DFE čiaupo nustatymai paprastai optimizuojami naudojant kelis informacijos šaltinius:

• Išmatuotos kanalo atsako ir impulsinės reakcijos charakteristikos

• Susieti mokymo ir kalibravimo rezultatus

• Akių diagramos matavimai ir akių krašto analizė

• BER testavimas ir klaidų statistika

• Imtuvo adaptacijos grįžtamasis ryšys ir konvergencijos elgsena

• Darbo sąlygos, pvz., įtampa ir temperatūra v ariat jonai

DFE čiaupų skaičius parenkamas pagal jų kiekį po kursoriaus ISI yra kanale.Kanalams su didesniu įterpimo praradimu ir ilgesniu impulsiniu atsaku gali prireikti papildomų palietimų, kad būtų kompensuoti iškraipymai, besitęsiantys per kelis simbolių periodus.Tačiau padidinus čiaupų skaičių, pailgėja diegimo sudėtingumas, energijos suvartojimas ir prisitaikymo laikas.

Svarbus dizaino aspektas yra mažėjanti grąža.Pirmieji keli bakstelėjimai paprastai užtikrina didžiausią ISI sumažinimo patobulinimą, o papildomi bakstelėjimai dažnai duoda palaipsniui mažesnį našumą.

Vadinasi, prisilietimų skaičius turėtų būti pakankamas, kad būtų pasiektas norimas BER ir imtuvo marža, nepadidinant pernelyg sudėtingumo, energijos suvartojimo ar pritaikymo papildomų išlaidų.

Dažnos DFE čiaupo nustatymo problemos

DFE Bakstelėkite Problema	Ką Tai Reiškia	Dizainas Rizika
Per mažai bakstelėjimų	Nepakankama kompensacija už po kursoriaus ISI	Sumažėjęs akių atidarymas, pablogėjęs BER ir mažesnė imtuvo marža
Per daug bakstelėjimų	Daugiau čiaupų nei reikalaujama kanalas	Padidėjęs energijos suvartojimas, aparatinės įrangos sudėtingumas ir prisitaikymo laikas su ribotu našumo pagerinimu
Neteisingas bakstelėjimo poliškumas	Bakstelėjimo koeficiento ženklas ne atitinka faktinį ISI įnašą	Vietoj to, sustiprina iškraipymą jį atšaukti, o tai lemia didesnį klaidų lygį
Per didelis prisitaikymas	Prisitaikymo algoritmas reaguoja per trumpalaikis signalas v ariat jonai	Nestabilūs čiaupo nustatymai, padidėjo jautrumas drebėjimui ir svyruojantis imtuvo veikimas
Prasta treniruočių seka	Treniruotės modelis ne tinkamai atspindi kanalo charakteristikas	Netikslus koeficiento įvertinimas ir neoptimalus išlyginimo efektyvumas
Temperatūros arba įtampos poslinkis	Kanalas ir grandinė charakteristikos pasikeičia po pirminio prisitaikymo	Sumažintas išlyginimas efektyvumas ir galimas BER ir imtuvo maržos pablogėjimas

Adaptyvusis išlyginimas leidžia DFE koeficientams sekti besikeičiančias kanalo sąlygas ir palaikyti patikimą signalo atkūrimą.Duomenų perdavimo spartai ir toliau didėjant, adaptyvūs DFE metodai tampa vis svarbesni siekiant užtikrinti tvirtą ryšio našumą įvairiose veiklos aplinkose.

Įprastos kanalų projektavimo ir išlyginimo klaidos

Klaida	Poveikis	Pataisyti
Glaudžiai išdėstyti signalų pėdsakai	Padidina elektromagnetinį gretimų kanalų sujungimas ir perdavimas, todėl sumažėja signalo kokybė	Padidinkite pėdsakų tarpą ir sekite didelės spartos PCB išdėstymo gairės
Ilgi lygiagrečiai maršruto parinkimo takai	Leidžia kauptis tarpkalbiams per atstumą, pablogindamas signalo vientisumą	Sumažinkite lygiagretų maršrutą ir kur įmanoma, atskirkite didelės spartos signalo kelius
Pernelyg didelės Vias ir Stubs	Sukuria varžą nenutrūkstamumas, atspindžiai ir papildomi signalo iškraipymai	Sumažinkite nereikalingus perėjimus ir pašalinkite nepanaudotus kamščius taikydami tinkamą PCB projektavimo praktiką
Prastas grįžimo kelio dizainas	Padidina elektromagnetinį emisijos ir signalo sujungimas, dėl ko pablogėja kanalo veikimas	Naudokite ištisines atskaitos plokštumas ir išlaikyti gerai apibrėžtus grįžtamosios srovės kelius
Nekontroliuojama varža	Sukelia atspindžius, užmerkia akis, ir sumažinta imtuvo marža	Palaikykite kontroliuojamą varžą visame signalo kelyje
Per didelis išlyginimas	Per didelis išlyginimas gali sustiprinti triukšmą, padidinti iškraipymus arba pabloginti skersinio pokalbio efektus	Optimizuokite išlyginimo nustatymus remiantis išmatuotu kanalo našumu, o ne maksimalia kompensacija
Netinkami FFE arba DFE bakstelėjimo nustatymai	Gali sukelti per mažą kompensaciją arba per didelė kanalo sutrikimų kompensacija, didinant BER	Nustatykite bakstelėjimo nustatymus naudodami kanalų matavimai, akių analizė ir BER testavimas
Faktinio kanalo ignoravimas Sąlygos	Faktinė kanalo elgsena gali skirtis nuo modeliavimo, todėl išlyginimo nustatymai nėra optimalūs.	Įtraukite PCB, jungtį, kabelį, ir gamybos v ariat jonų projektavimo ir patvirtinimo metu
Per didelis pasitikėjimas modeliavimu	Galimi svarbūs fiziniai padariniai nėra visiškai atstovaujama, todėl gali kilti netikėtų veikimo problemų	Sujunkite modeliavimo rezultatus su laboratoriniai matavimai ir techninės įrangos patvirtinimas
Nepakankamas patvirtinimo bandymas	Gali likti našumo problemų neaptikta iki dislokavimo	Patvirtinkite visą įtampą, temperatūra, procesas ir kanalas v ariat jonai, naudojant akių diagramą ir BER matavimai
Darant prielaidą, kad išlyginimas gali būti ištaisytas Prastas kanalo dizainas	Sunkus perkalbėjimas, perteklinis įterpimo praradimas ir prastas PCB maršrutas gali viršyti ekvalaizeris	Pirmiausia patobulinkite kanalo dizainą, tada naudokite išlyginimą, kad kompensuotumėte likusius kanalo sutrikimus
Temperatūros ir įtampos nepaisymas V ariat jonai	Veikimo sąlygų pokyčiai gali pakeisti kanalo elgesį ir ekvalaizerio veikimą	Patikrinkite veikimą per numatytą laikotarpį aplinkos ir elektros energijos tiekimo sąlygas ir naudoti adaptyvųjį išlyginimą, kai tinkamas
