HCI šiuolaikiniuose įrenginiuose: USB, Bluetooth, xHCI ir įterptosios sistemos
2026-05-28 702

Host Controller Interface (HCI) yra pagrindinė technologija, naudojama USB įrenginiuose, „Bluetooth“ sistemose, nešiojamuosiuose kompiuteriuose, išmaniuosiuose telefonuose ir įterptosiose sistemose, skirta valdyti ryšį tarp programinės įrangos ir aparatinės įrangos valdiklių.Šiuolaikiniai įrenginiai naudoja HCI greitesniam duomenų perdavimui, belaidžiam ryšiui ir efektyviam aparatinės įrangos valdymui.Supratimas, kaip veikia HCI, padeda paaiškinti, kodėl USB įrenginiai, „Bluetooth“ adapteriai ir įterptosios sistemos patikimai bendrauja šiuolaikiniuose kompiuteriuose ir daiktų interneto įrenginiuose.

Katalogas

Kas yra pagrindinio kompiuterio valdiklio sąsaja (HCI)?

Pagrindinio kompiuterio valdiklio sąsaja (HCI) yra komunikacijos sluoksnis, leidžiantis programinės įrangos sistemoms ir aparatūros valdikliams efektyviai keistis informacija, nereikalaujant programinės įrangos, kad būtų galima tiesiogiai valdyti žemo lygio aparatinės įrangos operacijas.

The šeimininkas valdo programinės įrangos operacijas ir sistemos užklausas, o valdiklis tvarko techninės įrangos lygio užduotis ir įrenginio ryšį.

Šis atskyrimas padeda supaprastinti techninės įrangos valdymą ir palengvina sistemų kūrimą, priežiūrą ir atnaujinimą.

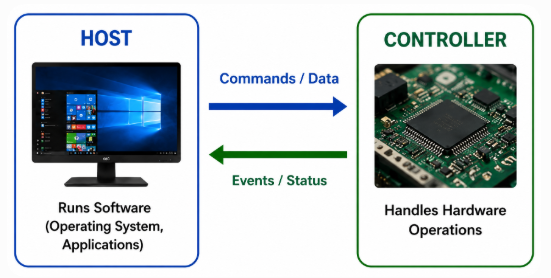

Kaip prieglobos ir valdikliai keičiasi informacija

2 pav. Žingsnis po žingsnio HCI ryšio srautas tarp pagrindinio kompiuterio ir valdiklio

HCI ryšys vyksta pagal užklausų ir atsakymų procesą, kai pagrindinis kompiuteris siunčia instrukcijas, o valdiklis grąžina būsenos atnaujinimus arba rezultatus.

HCI komunikacijoje daugiausia naudojami trys informacijos tipai:

• Komandos yra nurodymai, siunčiami iš pagrindinio kompiuterio valdikliui atlikti konkrečias operacijas.

• Renginiai yra būsenos atnaujinimai arba patvirtinimai, kuriuos valdytojas grąžino apdorojęs užklausą.

• Duomenys reiškia faktinę informaciją, kuria keičiasi pagrindinis kompiuteris ir valdiklis ryšio metu.

USB HCI ir Bluetooth HCI skirtumai

3 pav. Įprasti USB ir Bluetooth HCI įrenginiai

Funkcija	USB HCI	Bluetooth HCI
Pirminis tikslas	Laidinis USB ryšys	Belaidis Bluetooth ryšys
Ryšio tipas	Laidinis ryšys	Bevielis ryšys
Bendrosios sąsajos	USB	USB, UART, SPI
Duomenų perdavimo greitis	Iki 20 Gbps, priklausomai nuo USB versija	Paprastai 1–3 Mbps, priklausomai nuo Bluetooth versija
Energijos naudojimas	Didesnis dėl didelės spartos duomenų perkėlimas	Žemesnis mažos galios belaidžiam ryšiui prietaisai
Ryšio diapazonas	Apribotas kabelio ilgio	Iki 100 metrų, priklausomai nuo prietaiso klasė
Tipiška aplinka	Kompiuteriai ir USB išoriniai įrenginiai	Įterptosios sistemos, daiktų internetas ir belaidžiai įrenginiai
Įprasti įrenginiai	Išoriniai SSD diskai, USB jungtis stotys, VR ausinės, internetinės kameros, žaidimų periferiniai įrenginiai, išorinė atmintis, klaviatūros, šakotuvai	Belaidės ausinės, išmanieji laikrodžiai, kūno rengybos stebėjimo priemonės, „Bluetooth“ klaviatūros, „Bluetooth“ moduliai, nešiojami įrenginiai, daiktų internetas prietaisai
Pagrindinis privalumas	Greitas ir stabilus didelės spartos duomenų perdavimas perkėlimas	Mažos galios ir nešiojamas belaidis ryšys ryšį
Šiuolaikinis naudojimas	xHCI palaiko USB 3.x ir USB4 įrenginius efektyviai	Dažniausiai naudojamas BLE ir išmaniesiems įrenginio ryšys
Geriausias skirtas	Didelės spartos laidiniai periferiniai įrenginiai ir USB pagrindinio kompiuterio palaikymas	BLE, IoT ir belaidis ryšys ryšį
Papildomos pastabos	Plačiai naudojamas dideliam pralaidumui periferiniai įrenginiai	Galima naudoti USB viduje nešiojamuosiuose kompiuteriuose ir USB Bluetooth adapteriai

Bluetooth HCI taip pat gali naudoti USB kaip ryšio sąsają tarp pagrindinės sistemos ir Bluetooth valdiklio.USB pagrindu veikiantis „Bluetooth HCI“ dažniausiai naudojamas, nes palaiko „plug-and-play“ integraciją ir platų operacinės sistemos suderinamumą.

Įprasti HCI tipai

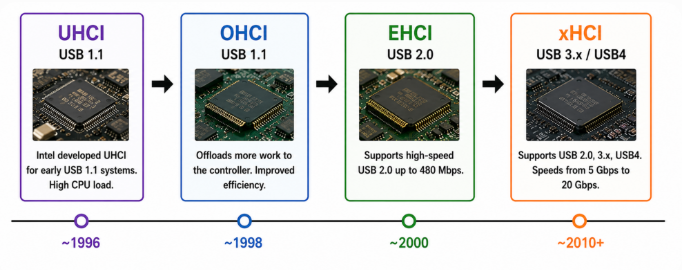

4 pav. USB pagrindinio kompiuterio valdiklio sąsajų raida nuo UHCI iki xHCI

USB prieglobos valdiklio standartai laikui bėgant tobulėjo, kad palaikytų naujesnes USB versijas ir pagerintų našumą.Skirtingoms USB technologijų kartoms buvo įvesti skirtingi HCI standartai.

UHCI

UHCI reiškia Universal Host Controller Interface.„Intel“ sukūrė UHCI ankstyvosioms USB 1.1 sistemoms.USB ryšio užduočių valdymas labai priklauso nuo pagrindinio procesoriaus, o tai padidina procesoriaus apkrovą perduodant duomenis.

UHCI daugiausia buvo naudojamas senesniuose kompiuteriuose ir ankstyvuose USB diegimuose, kur perdavimo greitis ir aparatinės įrangos sudėtingumas vis dar buvo riboti.

OHCI

OHCI reiškia Open Host Controller Interface.Jis buvo pristatytas kaip UHCI alternatyva ir perkelia daugiau USB apdorojimo užduočių iš pagrindinio procesoriaus į patį valdiklį.

Šis dizainas sumažina procesoriaus sąnaudas ir pagerina aparatinės įrangos efektyvumą, palyginti su UHCI.OHCI tapo plačiai naudojamas ne Intel USB sistemose ir padėjo standartizuoti USB ryšį įvairiose aparatinės įrangos platformose.

EHCI

EHCI reiškia patobulintą pagrindinio kompiuterio valdiklio sąsają.Jis buvo sukurtas USB 2.0 ir palaiko greitą duomenų perdavimą iki 480 Mbps.Plečiant USB 2.0 technologiją, EHCI buvo plačiai naudojamas tokiuose įrenginiuose kaip „flash drives“, spausdintuvai, klaviatūros ir išorinė saugykla.

xHCI

xHCI reiškia Extensible Host Controller Interface.Jis palaiko USB 2.0, USB 3.x, USB4 ir naujesnius USB standartus per vieną valdiklio architektūrą.Priklausomai nuo USB versijos, xHCI palaiko perdavimo greitį nuo 5 Gb/s iki 20 Gb/s ir dažniausiai naudojamas šiuolaikiniuose kompiuteriuose, išoriniuose SSD diskuose, prijungimo stotyse ir kituose didelės spartos išoriniuose įrenginiuose.

HCI vs SoC: kuris yra geresnis?

Funkcija	HCI	SoC
Lankstumas	Lengviau atnaujinti arba pakeisti moduliai	Ribotas techninės įrangos pritaikymas
Taisomumas	Atskiri moduliai dažnai gali būti pakeistas	Visa lustas paprastai pakeičiamas, jei sugadintas
Aparatinės įrangos sudėtingumas	Naudoja atskirus komponentus	Integruota į vieną lustą
Energijos suvartojimas	Paprastai didesnis	Paprastai žemesnė
Vystymo sudėtingumas	Reikia daugiau konfigūracijos	Paprastesnis aparatinės įrangos integravimas
Kaina	Didesnė techninė įranga ir priežiūra išlaidas	Mažesnės gamybos sąnaudos masinės gamybos prietaisai
Našumo kompromisas	Geresnis modulinis išplėtimas ir derinimas	Didesnis efektyvumas ir kompaktiškumas pasirodymas
Geriausias skirtas	Modulinės ir išplečiamos sistemos	Kompaktiški ir mažos galios įrenginiai

Pasirinkite HCI, jei norite aparatinės įrangos lankstumo, taisomumo ir išplečiamos sistemos dizaino.Pasirinkite SoC kompaktiškiems įrenginiams, mažesniam energijos suvartojimui ir integruotam funkcionalumui.

Kodėl mano HCI įrenginys neveikia?

HCI įrenginiai gali nustoti veikti dėl konfigūracijos klaidų, nestabilių aparatinės įrangos sąlygų, trūkstamų tvarkyklių arba ryšio sutrikimų.Dažni HCI problemų požymiai yra trūkstami atsakymai, pakartotiniai nustatymai iš naujo, skirtojo laiko klaidos, netikėti atsijungimai arba inicijavimo gedimai.

Daugeliu atvejų šios problemos yra susijusios su neteisingais programinės įrangos nustatymais, nestabiliu maitinimo šaltiniu, ryšio sąsajos problemomis arba netinkamomis paleidimo sekomis.Pirmiausia nustatę matomą simptomą, galite susiaurinti problemos šaltinį prieš pradedant trikčių šalinimą.

- Jokio atsakymo gali reikšti neteisingą sąranką arba inicijavimo gedimą.

- Pakartotiniai atstatymai dažnai atsiranda dėl nestabilaus maitinimo arba techninės įrangos gedimų.

- Laiko pabaigos klaidos dažniausiai yra susiję su neteisingais konfigūracijos nustatymais.

- Netikėti atjungimai gali atsirasti dėl ryšio ar ryšio problemų.

- Inicijavimo gedimai gali atsirasti dėl trūkstamų tvarkyklių arba neteisingų paleidimo sekų.

HCI trikčių šalinimas

HCI problemas dažniausiai sukelia tvarkyklės problemos, neteisinga konfigūracija, maitinimo nestabilumas, programinės įrangos nesuderinamumas arba ryšio gedimai.Trikčių šalinimas paprastai apima aparatinės įrangos jungčių patikrinimą, tvarkyklių atnaujinimą, sistemos žurnalų peržiūrą ir ryšio tarp pagrindinio kompiuterio ir valdiklio tikrinimą.

Veiksmas	Tikslas
Patikrinkite aparatūros jungtis	Patvirtinkite, kad įrenginiai prijungti teisingai
Atnaujinkite tvarkykles ir programinę-aparatinę įrangą	Pataisykite suderinamumą ir inicijavimo problemos
Peržiūrėkite programinės įrangos nustatymus	Patikrinkite konfigūracijos tikslumą
Patikrinkite sistemos žurnalus	Nustatykite ryšį arba paleidimą klaidų
Išbandyti ryšį	Patvirtinkite sėkmingą duomenų perdavimą tarp komponentų
Vykdykite patvirtinimo testus	Patikrinkite numatomą sistemos veikimą
Patikrinkite USB maitinimo nustatymus	Užkirsti kelią atjungimams, kuriuos sukelia energijos taupymo funkcijos
Iš naujo nustatykite „Bluetooth“ įrenginius	Išspręskite susiejimą arba belaidį ryšį bendravimo problemas

HCI ateitis įterptosiose sistemose

HCI ir toliau išlieka esminis šiuolaikiniame pasaulyje įterptosios sistemos, ypač įrenginiuose, kurie palaiko ryšį su išoriniais valdikliais ir periferiniais įrenginiais.Tobulėja naujesnės valdiklių architektūros įrenginių suderinamumas, sumažinti aparatinės įrangos sudėtingumasir palaiko greitesnį ryšį tarp prijungtų komponentų.

Modernus BLE krūvos vis labiau integruotis HCI ryšio sluoksniai į mažos galios įterptosios platformos.Tuo pačiu metu įdiegiama daug įterptųjų sistemų SoC pagrįsti dizainai kad derina bendravimas, apdorojimas, ir valdymo funkcijas į vieną lustą, kartu palaikant išorinius valdiklius ir periferinį ryšį.
