Kaip išbandyti ECU ir pastebėti įprastas problemas
2026-05-27 778

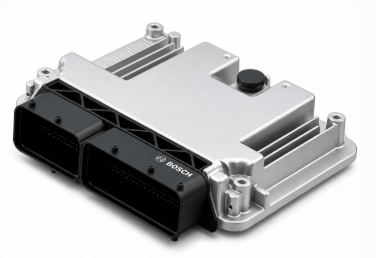

Variklio valdymo blokas (ECU) yra vienas iš svarbiausių elektroninių komponentų šiuolaikinėje transporto priemonėje, nes jis valdo daugybę funkcijų, turinčių įtakos variklio veikimui ir veikimui.Jis gauna informaciją iš jutiklių ir naudoja šiuos duomenis sistemoms, pvz., degalų tiekimui ir uždegimo laikui, reguliuoti.Kai iškyla su ECU susijusių problemų, simptomai gali pasireikšti įvairiai ir gali būti panašūs į kitas elektros ar variklio problemas.Supratimas, kaip veikia ECU ir kaip tinkamai jį išbandyti, gali padėti tiksliau nustatyti problemas ir išvengti neteisingos diagnozės ar priešlaikinio dalių keitimo.

Katalogas

Kaip veikia ECU ir kodėl nutinka klaidinga diagnozė

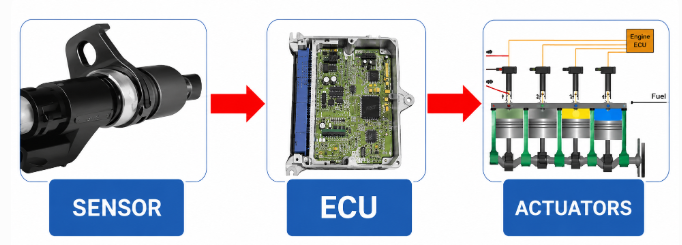

2 pav. Jutiklio įvestis → ECU apdorojimas → Pavaros atsakas

The Variklio valdymo blokas (ECU) yra transporto priemonės borto kompiuteris, atsakingas už svarbių variklio ir elektroninių funkcijų valdymą, įskaitant degalų įpurškimą, uždegimo laiką ir ryšį su kitomis sistemomis.Transporto priemonės veikimo metu ECU nuolat gauna informaciją iš jutiklių, apdoroja gaunamus duomenis naudodamas užprogramuotas reikšmes ir siunčia komandas komponentams, kurie reguliuoja variklio darbą ir efektyvumą.

Kadangi ECU veikia kaip daugelio transporto priemonių sistemų centrinis valdiklis, tokie simptomai kaip prastas veikimas, užstrigimas, ryšio gedimai ir nereguliarūs jutiklių rodmenys dažnai siejami su ECU gedimu.Tačiau daugelis sąlygų gali imituoti su ECU susijusias problemas, todėl klaidingai diagnozuojama, kai tikroji gedimo priežastis yra neteisingi jutiklių įėjimai, sistemos pažeidimai ar kiti išoriniai veiksniai.

ECU problemos ir jutiklio, laidų ar maitinimo problemos

Simptomas arba Sąlyga	Galima ECU problema	Jutiklis, Laidai arba su maitinimu susijusi priežastis
Variklis užgęsta arba prastas pasirodymas	Vidinis ECU apdorojimo klaidos gali turėti įtakos variklio valdymui	Sugedę jutikliai gali siųsti neteisingai duomenis, kurie sutrikdo variklio darbą
Įspėjamosios lemputės ir gedimų kodai	ECU gedimas gali suaktyvinti kelis sistemos įspėjimus	Gali atsirasti jutiklių gedimų klaidinantys gedimų kodai
Nereguliarus jutiklio rodmenys	ECU gali neteisingai apdoroja gaunamą informaciją	Sugedę jutikliai gali perduoti klaidingi arba nestabilūs signalai
Ryšio praradimas kelios sistemos	ECU ryšio arba valdymo sutrikimas gali nutraukti sistemos veikimą	Pažeisti laidai, atsilaisvinę ryšiai arba tinklo gedimai gali sutrikdyti ryšį
Pertraukiamas arba nenuspėjamas elgesį	Vidinis ECU gedimai gali sukelti nenuoseklius atsakymus	Pažeisti laidai, trumpi arba atviri grandinės gali sukurti nestabilius elektros signalus
Daugybiniai sistemos gedimai vykstantis vienu metu	ECU gedimas gali turėti įtakos kelioms susijusioms sistemoms	Įtampos kritimas, prastas įžeminimas arba elektros tiekimo problemos gali turėti įtakos daugeliui komponentų
Starto sunkumai arba nepradėjimas sąlygas	ECU gali nesugeba valdyti uždegimo ar degalų tiekimo funkcijų	Silpna akumuliatoriaus įtampa arba maitinimas tiekimo problemos gali trukdyti normaliam sistemos veikimui

Ką patikrinti prieš įtariant ECU?

Komponentas apžiūrėti	Ką patikrinti	Galima Poveikis ECU simptomams
Pirminis vizualinis patikrinimas	Ieškokite akivaizdžių pažeidimų, atjungtos dalys, nuotėkis arba neįprastos sąlygos	Gali paaiškinti matomos problemos simptomai, nenurodant ECU gedimo
Baterijos būklė	Patikrinkite akumuliatoriaus būklę, gnybtą sandarumą ir korozijos žymes	Žema arba nestabili įtampa gali sukelti paleidimo, ryšio ar veikimo problemų
ECU saugikliai ir relės	Patikrinkite, ar neperdegė saugikliai, neatsilaisvinę jungtys, perkaitimas ar pažeidimai	Maitinimo nutraukimas gali imituoti ECU gedimas
Jungtys ir gnybtai	Patikrinkite, ar nėra sulenktų kaiščių, drėgmės, purvas, laisvas kontaktas arba korozija	Blogi ryšiai gali turėti įtakos signalai ir sistemos ryšys
Laidų laidai	Patikrinkite, ar izoliacija nesutrupėjusi, nutrūkę laidai, atviri laidininkai ar fizinė žala	Laidų gedimai gali nutraukti maitinimą ir signalo perdavimą
Gedimų kodai	Peržiūrėkite išsaugotus gedimų kodus ir įspėjamieji indikatoriai	Gedimų kodai gali rodyti paveiktą sistemos, bet automatiškai nepatvirtina ECU gedimo
Drėgmė arba korozija	Patikrinkite ECU sritis ir elektros energiją jungtys nuo vandens įsiskverbimo ar korozijos	Užteršimas gali sukurti periodiniai gedimai ir komunikacijos problemos
Sensoriaus būklė	Patikrinkite, ar nepažeistas arba atjungtas jutikliai	Gali būti pateikta neteisinga jutiklio informacija sukelti simptomus, panašius į ECU gedimus

ECU maitinimo, įžeminimo ir 5 V atskaitos patikrinimai

Kad ECU tinkamai veiktų, priklauso nuo stabilių maitinimo grandinių, patikimų įžeminimo jungčių ir atskaitos įtampos signalų.Akumuliatoriaus įtampa maitina ECU ir susijusias sistemas, o įžeminimo grandinės suteikia grįžtamąjį kelią, reikalingą stabiliam veikimui.Daugelis jutiklių taip pat remiasi 5 V atskaitos grandine, kurią tiekia ECU, kad generuotų tikslius signalus.Šiose grandinėse trūkstama arba nestabili įtampa gali sukelti tokius simptomus kaip ryšio gedimai, neteisingi jutiklio rodmenys, įspėjamieji žibintai, prastas veikimas arba neužvedimo sąlygos, kurios gali klaidingai atrodyti kaip ECU gedimas.

Bendrosios ECU įtampos atskaitos vertės

Kategorija	Būklė / Signalas	Tipiškas Skaitymas
Baterija	Variklis IŠJUNGTAS	12,4V–12,8V
	Variklis veikia	13,5V–14,7V
	Senka akumuliatoriaus būklė	Žemiau 12V
ECU nuoroda	Standartinė jutiklio atskaitos grandinė	4,8V–5,2V
	Alternatyvios sistemos nuoroda	Maždaug 3,3 V
Žemė	Geras įžeminimo ryšys	Beveik 0 Ω
	Priimtinas pasipriešinimas	Mažiau nei 0,5 Ω
	Galima grunto problema	Didesnis nei 1 Ω
TPS jutiklis	Signalo diapazonas	0,5V–4,5V
MAP jutiklis		0V-5V
Deguonies jutiklis		0,1V–0,9V
Aušinimo skysčio temperatūros jutiklis		Skiriasi priklausomai nuo temperatūros ir gamintojo specifikacijos

(Pastaba: šios vertės yra bendros orientacinės gairės atliekant ECU bandymą. Visada palyginkite rodmenis su gamintojo techninės priežiūros specifikacijomis, nes vertės gali skirtis priklausomai nuo transporto priemonių modelių ir sistemų.)

ECU testavimui reikalingi įrankiai

Būtini įrankiai

• Skaitmeninis multimetras – naudojamas įtampai, varžai, tęstinumui ir elektros vertėms matuoti su ECU susijusiose grandinėse.Tai padeda patikrinti, ar grandinės veikia numatytuose diapazonuose.

• Transporto priemonės laidų schema – pateikiama grandinės atskaitos informacija, įskaitant ECU jungčių vietas, kaiščių priskyrimus ir grandinės kelius, reikalingus tikrinant.

• OBD-II skaitytuvas – iš transporto priemonės sistemų nuskaito diagnostinę informaciją, pvz., gedimų kodus, jutiklių duomenis ir sistemos būsenos informaciją.

• Atgalinės zondo kaiščiai – leiskite pasiekti ECU gnybtus ir jungties tikrinimo taškus neatjungiant jungčių mazgų.

Rekomenduojami įrankiai

• Bandymo lemputė – greitai patvirtina elektros energijos buvimą ir pagrindinę grandinės veiklą.

• Akumuliatoriaus testeris – įvertina akumuliatoriaus būklę ir elektros tiekimo būseną prieš pradedant su ECU susijusius bandymus.

Išplėstiniai įrankiai

• Osciloskopas – rodo elektrinio signalo bangų formas ir laiko modelius, kad būtų galima išsamiai analizuoti grandinės ir jutiklio veiklą.

Kaip išbandyti ECU su multimetru

3 pav. ECU jungties kaiščio bandymas su multimetru

1 veiksmas: patikrinkite akumuliatoriaus įtampą

Nustatykite multimetrą į nuolatinę įtampą ir patikrinkite akumuliatoriaus būklę prieš ECU bandymą.Akumuliatoriaus įtampa turi likti normalaus veikimo diapazone, nes žema įtampa gali sukelti ryšio problemų arba nestabilų ECU veikimą.

2 veiksmas: patikrinkite ECU maitinimo šaltinio kaiščius

Išmatuokite įtampą ECU maitinimo šaltinio gnybtuose, kai uždegimas yra nurodytoje padėtyje.Įprasti rodmenys yra artimi akumuliatoriaus įtampai, paprastai apie 12 V.

3 veiksmas: patikrinkite ECU įžeminimą

Patikrinkite ECU įžeminimo grandines naudodami tęstinumo arba pasipriešinimo režimą.Įžeminimo grandinės turėtų rodyti tęstinumą ir labai mažą varžą, nes prastas įžeminimas gali turėti įtakos ECU veikimui ir signalo stabilumui.

4 veiksmas: patikrinkite saugiklius, reles ir jungtis

Patikrinkite su ECU susijusius saugiklius, reles ir elektros jungtis, ar jie nepažeisti, laisvi kontaktai, korozija, perkaitimas ar blogos gnybtų būklės.Šių komponentų energijos tiekimo problemos gali imituoti ECU gedimus.

5 veiksmas: patikrinkite 5 V atskaitos grandinę

Išmatuokite ECU atskaitos įtampos grandinę.Daugelis jutiklių veikia naudodami 5 V atskaitos signalą, nors kai kurios sistemos gali naudoti maždaug 3,3 V, priklausomai nuo transporto priemonės konstrukcijos.

6 veiksmas: patikrinkite jutiklio signalo įvestis

Išmatuokite jutiklių signalų grandines pagal aptarnavimo specifikacijas.Jutiklio vertės turi likti numatytuose veikimo diapazonuose, nes nenormalūs signalai gali turėti įtakos ECU veikimui.

7 veiksmas: patikrinkite pavaros arba išvesties komandas

Patikrinkite ECU valdomus išėjimus, pvz., purkštuko signalus, uždegimo valdymo grandines arba pavaros komandas, kad nustatytumėte, ar ECU siunčia tinkamas komandas prijungtiems komponentams.

8 veiksmas: patvirtinkite ryšį su nuskaitymo įrankiu

Naudokite OBD-II skaitytuvą, kad patvirtintumėte ECU ryšį ir peržiūrėtumėte turimą sistemos informaciją, pvz., gedimų kodus ir tiesioginius duomenis.Ryšio praradimas gali rodyti su maitinimu, tinklu arba ECU susijusias problemas.

Kada reikėtų taisyti, perprogramuoti arba pakeisti ECU?

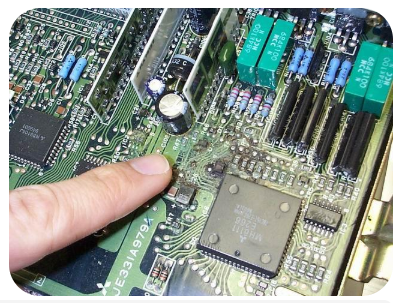

4 pav. Matomas ECU grandinės pažeidimas, kurį reikia taisyti arba pakeisti

Kai ECU remontas gali būti praktiškas

Remontas dažnai laikomas praktišku, kai:

• Vidiniai pažeidimai yra riboti ir izoliuoti

• ECU korpusas ir pagrindiniai komponentai išlieka funkcionalūs

• Vis dar galimas ryšys su diagnostikos priemonėmis

• Remonto išlaidos dažnai yra mažesnės nei pakeitimo išlaidos

Perprogramavimas gali išspręsti problemą

Perprogramuoti arba atnaujinti programinę įrangą gali būti tikslinga, kai:

• Gamintojo atnaujinimai išsprendžia žinomas ECU problemas

• Duomenų sugadinimas turi įtakos sistemos darbui

• ECU kalibravimą reikia atnaujinti pakeitus komponentus

• Ryšio ar veikimo problemos yra susijusios su programine įranga, o ne su technine įranga

Tokiose situacijose programinės įrangos taisymas gali atkurti tinkamą veikimą nekeičiant ECU komponentų.

Kai gali prireikti pakeisti ECU

Pakeitimas paprastai svarstomas, kai:

• Įvyksta procesoriaus arba vidinės grandinės gedimas

• Yra didelė vandens ar šilumos žala

• Nustatyti sudegę komponentai arba pažeistos plokštės

• Ryšio gedimas išlieka ir po bandymo ir taisymo bandymų

• Remonto kaštai artėja arba viršija pakeitimo išlaidas

Išlaidos ir diagnostikos svarstymai

Remonto, perprogramavimo ir keitimo išlaidos skiriasi priklausomai nuo transporto priemonės markės, modelio ir ECU tipo.Perprogramavimas paprastai yra pigesnis nei visiškas pakeitimas, o ECU pakeitimas gali būti susijęs su papildomomis diegimo, programavimo ir sistemos sinchronizavimo išlaidomis.

Kruopštus diagnostikos rezultatų, remonto galimybių ir bendros kainos palyginimas gali padėti nustatyti praktiškiausią sprendimą.
