Kopėčių logikos pagrindai: simboliai, kontaktai ir PLC nuskaitymo ciklas
2026-05-25 768

Kopėčių logika yra įprastas programavimo metodas, naudojamas PLC ir pramonės valdymo sistemose.Jame naudojamas vaizdinis formatas, panašus į elektros relių grandines, todėl lengviau suprasti valdymo operacijas.Šiame straipsnyje paaiškinama, kaip skaityti kopėčių diagramas, suprasti simbolius ir kontaktus, sužinoti, kaip PLC apdoroja logiką, ir pamatyti praktinių pavyzdžių.Ji taip pat apima projektavimo praktiką ir trikčių šalinimo metodus, naudojamus realiose programose.

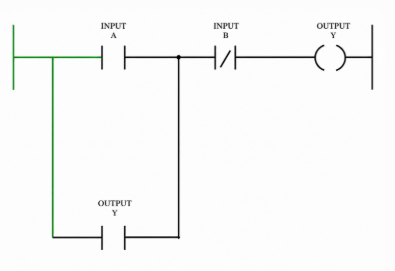

Katalogas

Kaip skaityti kopėčių logikos diagramas

A kopėčių diagrama yra pagamintas iš dviejų vertikalūs bėgiai ir keli horizontalios pakopos.Kiekviena pakopa reiškia vieną valdymo kelią, kuriame yra įvestis sąlygos ir išvestis veiksmus.

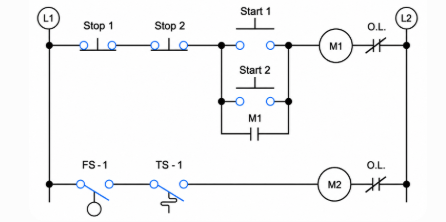

2 pav. Kopėčių diagrama, kurioje pavaizduoti bėgiai, pakopos ir valdymo srautas, naudojami variklio veikimo logikoje

Kopėčių logika skaitoma iš iš kairės į dešinę ir iš iš viršaus į apačią.Loginis srautas paprastai prasideda nuo kairiojo bėgio, juda per kiekvieną laiptelį ir baigiasi ties dešiniuoju bėgiu.Jei tenkinamos visos reikalingos sąlygos laiptelyje, išvestis yra aktyvuota.Jei viena sąlyga netenkinama, loginis kelias nutrūksta ir išvestis lieka neaktyvus.

Paprastas žingsnis po žingsnio kopėčių diagramų interpretavimo metodas yra:

1.Pradėkite nuo viršutinės diagramos pakopos.

2.Skaitykite iš kairės į dešinę.

3.Nustatykite laiptelio pradžią ir pabaigą.

4.Stebėkite loginį kelią skersai laiptelio.

5.Patikrinkite, ar sąlygos sukuria visą kelią.

6.Nustatykite rezultatą arba išvesties veiksmą.

7.Pereikite prie kito laiptelio žemiau ir pakartokite procesą.

Pagrindiniai kopėčių logikos simboliai ir funkcijos

Šie simboliai dažniausiai naudojami kopėčių loginėse diagramose, kad pavaizduotų valdymo įrenginius, įėjimus, išėjimus ir sistemos funkcijas.Šių simbolių supratimas padeda atpažinti valdymo sistemoje naudojamus komponentus ir suprasti jų bendrą paskirtį.

NE vs NC kontaktai

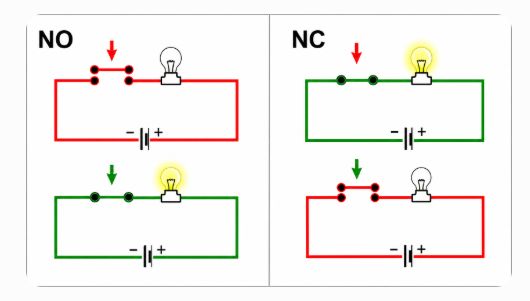

3 pav. NO ir NC kontaktų elgesys, turintis įtakos dabartiniam srautui ir išvesties būsenai

Įprastai atidarytas (NO) ir Paprastai uždarytas (NC) kontaktai yra įprasti perjungimo elementai, naudojami kopėčių logikos ir valdymo grandinėse.Nors abu kontaktai atlieka panašias funkcijas, įprastoje ir įjungtoje būsenoje jie veikia skirtingai.

Kaip laiptų logika veikia programuojant PLC

PLC programavimo kopėčių logika veikia per programinės įrangos vykdymą, o ne fizines elektros jungtis.Nors kopėčių diagramos vizualiai primena tradicines relių grandines, PLC apdoroja instrukcijas viduje, naudodami užprogramuotą programinę įrangą.Užuot pasikliavę mechaniniais relės įtaisais, PLC nuolat stebi įvestis, proceso logiką ir valdymo išėjimus per pasikartojantį procesą, vadinamą nuskaitymo ciklas.

PLC nuskaitymo ciklas yra pagrindinis veikimo procesas, leidžiantis valdikliui reaguoti į besikeičiančias sąlygas.Kiekvieno ciklo metu PLC nuskaito įvesties sąlygas, apdoroja kopėčių loginę programą ir atnaujina išvesties įrenginius.Šis procesas vyksta nuolat ir dideliu greičiu, todėl sistema gali greitai reaguoti veikimo metu.

Vienas iš pagrindinių skirtumų tarp PLC kopėčių logikos ir tradicinės relių logikos yra tas, kad relių sistemos priklauso nuo fizinių įrenginių ir laidų jungčių.PLC pakeičia šias fizines reles atmintyje saugomomis programinės įrangos instrukcijomis, todėl sistemos keitimas yra lengvesnis nekeičiant aparatinės įrangos jungčių.

Pakeitus mechanines relių sistemas programine įranga pagrįstu valdymu, PLC suteikia daugiau lankstumo, lengvesnių modifikacijų, greitesnio apdorojimo ir geresnio efektyvumo, kartu išlaikant pažįstamą kopėčių loginį veikimą.

PLC kopėčių logikos pavyzdžiai

Kopėčių loginio projektavimo geriausia praktika ir saugos klausimai

Saugios kopėčių schemos projektavimo praktika

Tinkamas komponentų išdėstymas turi įtakos sistemos veikimui ir patikimumui.Gera projektavimo praktika pagerina sistemos aiškumą, sumažina laidų klaidas ir padeda išvengti netikėto elgesio.Kroviniai paprastai dedami šalia dešinės laiptelio pusės, kad būtų išlaikytas nuoseklus ir organizuotas išdėstymas.

Dažnos kopėčių logikos klaidos, kurių reikia vengti

Netinkamas dizaino pasirinkimas gali sukelti painiavą ir sukelti problemų ateityje.Dažnos klaidos yra neaiškios diagramos, neteisingos etiketės, prastas komponentų išdėstymas, nenuoseklus laiptelių išdėstymas ir trūkstami dokumentacijos naujinimai.Šių klaidų išvengimas padeda sukurti organizuotas ir patikimas valdymo sistemas.

Kopėčių logikos klaidų prevencijos patarimai

Naudojant aiškias etiketes, nuoseklų laiptelių išdėstymą, tinkamą loginę seką ir atnaujintą dokumentaciją, galima sumažinti projektavimo klaidas, kol jos nepaveiks sistemos našumo.Prevencinė praktika pagerina skaitymą ir palengvina būsimą priežiūrą.

Kopėčių logikos trikčių šalinimo pavyzdžiai
