Išsamus lauko efekto tranzistorių (FET) istorijos, specifikacijų ir naudojimo vadovas
2025-10-08 9154

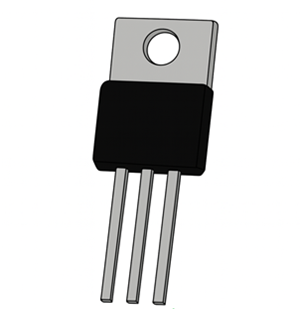

Lauko efekto tranzistorius (FET) yra vienas iš svarbiausių šiuolaikinės elektronikos išradimų.Nuo ankstyvos koncepcijos 1920 m. Iki šių dienų pažengusių „Mosfets“ jis pakeitė, kaip įrenginiai valdo ir sustiprina srovę.FET yra žinomi dėl savo didelio efektyvumo, mažo triukšmo ir greito perjungimo.Šiame straipsnyje aptarkime istoriją, pagrindus, darbo principą, tipus, specifikacijas, grandinių projektus, programas, palyginimą su BJT, pranašumais ir trūkumais bei lauko efekto tranzistorių (FET) būsimomis tendencijomis.

Katalogas

Kas yra lauko efekto tranzistorius (FET)?

FET kontroliuoja srovę puslaidininkio kanale su įtampa, taikoma ant vartų.Trys gnybtai yra šaltinis, nutekėjimas ir vartai.Vartų įtampa išplečia arba susiaurina laidus kelias, kuris nustato srovę tarp šaltinio ir kanalizacijos.

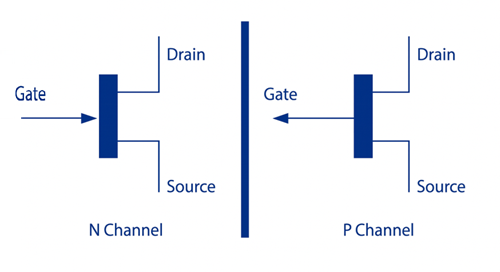

2 pav. Lauko efekto tranzistoriaus (FETS) simbolis

Kanalai gali būti N tipo arba P tipo.Įrenginiai yra patobulinimo režimas (paprastai išjungtas) ir išeikvojimo režimas (paprastai įjungtas).Kadangi valdymas yra elektrinis laukas, o ne vartų srovė, FET turi labai didelę įvesties varžą.

Kaip veikia lauko efekto tranzistorius (FET)?

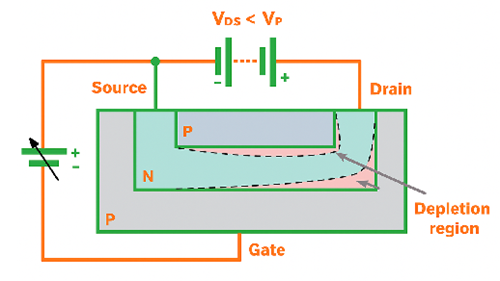

3 pav. Lauko efekto tranzistoriaus (FET) veikia

FET kontroliuoja srovės srautą per puslaidininkio kanalą, naudodamas įtampą, taikomą prie vartų.Ši įtampa sukuria elektrinį lauką, kuris keičia įkrovos nešėjų elektronų ar skylių skaičių kanale, koreguodama, kaip lengvai srovė teka iš šaltinio į kanalizaciją.

N-kanalo FET teigiama vartų įtampa pritraukia elektronus ir padidina srovės srautą, o neigiama įtampa ją sumažina.„P-Channel FET“ elgesys yra atvirkštinis.

Kadangi beveik nėra srovės srautų į izoliuotus vartus, FET turi labai didelę įvesties varžą.Tai daro juos efektyviais tiek analoginėmis, tiek skaitmeninėmis programomis.

Paprastas būdas tai įsivaizduoti yra įsivaizduoti vandens vožtuvą: šaltinis yra vandens rezervuaras, kanalizacija yra lizdas, o vartai veikia kaip vožtuvo valdymo srautas.Reguliuodami vartų įtampą, galite smulkiai reguliuoti srovę, kaip pasukti vožtuvą, valdantį vandens srautą.

Lauko efekto tranzistoriaus (FET) tipai ir jų funkcijos

1. Junction FET (JFET): Norėdami valdyti srovės srautą, naudoja atvirkštinį P-N sankryžą.Veikia išeikvojimo režimu ir idealiai tinka mažai triukšmo ir didelio įėjimo varžos programoms, tokioms kaip garso išankstiniai stiprintuvai ir jutikliai.

2. Mosfet: Dažniausias FET tipas, naudojant izoliuotus vartus, kad pasiektų labai didelę įvesties varžą.

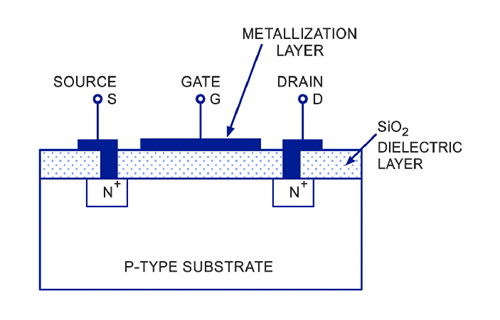

4 paveikslas. MOSFET tranzistoriaus patobulinimas

• Patobulinimo režimo MOSFET yra nutolusios esant nulinei įtampai ir veikia, kai taikoma įtampa.

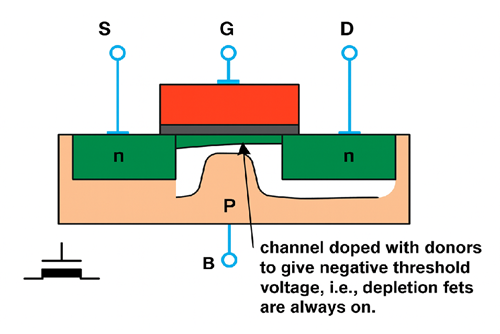

5 pav. MOSFET tranzistoriaus išeikvojimas

• Išeikvojimo režimo MOSFET leidžiasi esant nulinei įtampai ir išjunkite atvirkštinį paklaidą.

3. Dviejų vartų MOSFET: Patobulinta izoliacija ir valdymas, plačiai naudojamas RF stiprintuvuose ir ryšių grandinėse.

4. Mesfet: Naudoja tokias medžiagas kaip „Gallium Arsenide“ (GAAS) greitaeigių mikrobangų krosnelės ir palydovų sistemoms.

5. Hemt/Phemt: Sukurta ypač aukšto dažnio ir mažai triukšmo programoms, tokioms kaip radaras ir belaidis ryšys.

6. Finfet: 3D struktūra, sumažinanti srovės nutekėjimą, naudojamą šiuolaikiniuose perdirbėjuose ir mobiliuosiuose įrenginiuose.

7. VMOS/Power FETS: Turėkite vertikalią srovės kelią, kuriame yra didelis maitinimo šaltinių, keitiklių ir variklio valdymo grandinių efektyvumas.

Lauko efekto tranzistoriaus (FET) specifikacijos

Specifikacija Kategorija	Parametras	Aprašymas
Maksimalūs reitingai	VDS (Kanalizacijos šaltinio įtampa)	Maksimali įtampa tarp kanalizacijos ir šaltinis prieš suskaidymą.
	VGS (Vartų šaltinio įtampa)	Saugaus vartų įtampos diapazonas; Viršijus tai gali sugadinti vartų oksidą.
	ID (Maksimali kanalizacijos srovė)	Aukščiausia ištisinė srovė FET gali saugiai elgtis.
	PD (Galios išsklaidymas)	Maksimalus šilumos įrenginys gali paleisti operacijos metu be žalos.
DC charakteristikos	VGS (Th) (Slenkstinė įtampa)	Nustato, kada laidumas prasideda.
	RDS (ON) (Atsparumas atsparumui)	Daro įtaką efektyvumui ir įtampai Nuleiskite, kai įrenginys įjungtas.
	GM (transkonduktyvumas)	Matuoja, kaip efektyviai vartai įtampos valdikliai Nutekėjimo srovė (amplifikacijos galimybė).
Dinaminės charakteristikos	Talpos (CISS, COSS, CRSS)	Apibrėžkite įkrovimą ir perjungimą elgesys;paveikti greitųjų našumą.
	Vartų mokestis (QG)	Bendras mokestis, reikalingas perjungti FET;Mažesnės vertės pagerina perjungimo greitį.
	Perjungimo laikas	Nurodykite, kaip greitai įrenginys įsijungia ir išjungia.
Šilumos įvertinimai	Šiluminis atsparumas	Matuoja, kaip efektyviai įkaista juda iš sankryžos į dėklą ar aplinkos.
	Junction temperatūra (TJ MAX)	Maksimalus saugus veikimas Temperatūra patikimam našumui.

Lauko efekto tranzistoriaus (FET) grandinės dizainai

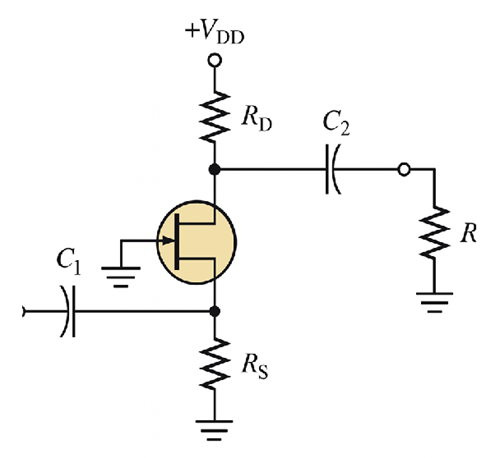

6 pav. FET grandinės dizainas (JFET bendrojo vartų stiprintuvas)

Lauko efekto tranzistoriaus (FET) grandinės dizainai yra naudingi šiuolaikinėje elektronikoje amplifikacijai ir perjungimui.Aukščiau parodyta grandinė yra JFET sveiko šaltinio stiprintuvas, kuriame įtampa-Rather nei srovės kontrolė tranzistoriaus veikimas.Įvesties signalas praeina per kondensatorių c₁, kuris blokuoja DC ir leidžia AC pasiekti vartus.Kadangi vartai beveik nenukreipia į srovę, grandinė siūlo labai didelę įvesties varžą, mažinant signalo nuostolius. Šaltinio rezistorius 𝑅𝑆 užtikrina šališkumą, kad stabilizuotų tranzistoriaus veikimą, o kanalizacijos rezistorius 𝑅_𝐷 konvertuoja dabartinius pokyčius į sustiprintą įtampos signalus.Išvestis, paimta per kondensatorių 𝐶₂, pateikia švarų sustiprintą kintamosios srovės signalą į kitą etapą.Apskritai, šis dizainas suteikia puikų įtampos padidėjimą, mažą triukšmą ir stabilias veikimo sąlygas, dėl kurių FET grandinės yra idealios stiprintuvams, buferiams ir osciliatoriams tiek analoginėse, tiek skaitmeninėse sistemose.

Lauko efekto tranzistorių (FET) programos

Stiprintuvai ir signalo apdorojimas: FET suteikia mažą triukšmą ir didelę įvesties varžą, idealiai tinkančią garso stiprintuvams, osciloskopams ir jutiklio sąsajoms.

RF ir ryšių sistemos: Naudojami maišytuvuose, osciliatoriuose ir radijo imtuvų, televizorių ir palydovinių imtuvų stiprintuvuose dėl jų greito perjungimo ir mažų iškraipymų.

Matavimo įranga: Įprasta voltmetriuose, elektrometruose ir bandymo instrumentuose, kur svarbu tikslus ir minimalus apkrova.

Integruotos grandinės: CMOS technologijos pagrindas, maitinantis viską, pradedant išmaniaisiais telefonais ir baigiant superkompiuteriais.

Galios elektronika: „Power Mosfets“ yra pagrindinės DC-DC keitiklių, variklių tvarkyklės ir akumuliatorių sistemos, kad būtų galima greitai perjungti ir efektyviai.

Signalų maišymas ir moduliavimas: Naudojami ryšių imtuvuose signalams sujungti ir apdoroti su minimaliais iškraipymais.

Lauko efekto tranzistoriai (FET) ir bipolinių jungčių tranzistoriai (BJT)

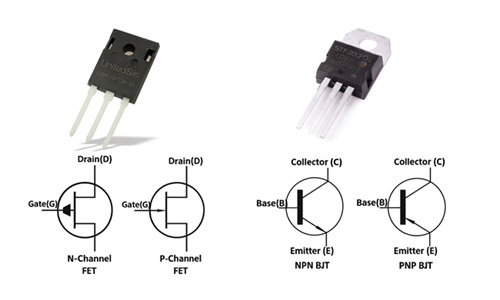

7 pav. Lauko efekto tranzistoriai (FET) ir bipolinių jungčių tranzistoriai (BJT)

Savybė	Lauko efektas Tranzistorius (FET)	Bipolinė Junction tranzistorius (BJT)
Valdymo tipas	Įtampos kontroliuojamas įrenginys	Dabartinis valdomas įrenginys
Pagrindiniai terminalai	Šaltinis, vartai, nutekėjimas	Emitteris, bazė, kolekcionierius
Įvesties varža	Labai aukštas (megaoohms ar daugiau)	Nuo žemo iki vidutinio
Energijos suvartojimas	Žemas, dėl minimalios vartų srovės	Aukštesnė, reikia bazinės srovės
Perjungimo greitis	Greitas, idealus skaitmeniniam ir greitaeigių grandinių	Vidutinio sunkumo, lėtesnis dėl įkrovimo saugojimas
Priaugimas (amplifikacija)	Vidutinis įtampos padidėjimas	Aukštas dabartinis pelnas ir geresnis linijiškumas
Šiluminis stabilumas	Puikus;savireguliavimas su temperatūra	Vargšas;linkęs į šiluminį bėgimą
Triukšmo našumas	Mažas triukšmas, tinkamas jautriam grandinės	Aukštesnis triukšmo lygis
Veikimo režimas	Lauko efektas, kontroliuojamas įtampos	Dabartinis vežėjo injekcija
Pageidaujamos programos	Skaitmeninė elektronika, CMOS ICS, Maitinimo perjungimas, RF sistemos	Analoginiai stiprintuvai, garso įrašas grandinės, linijiniai reguliatoriai
Medžiagos tipai	MOSFET, JFET, Mesfet, Finfet	NPN, PNP (bipolinių sankryžų tipai)
Efektyvumas	Aukštas;Idealiai tinka mažos galios sistemoms	Vidutinis;mažiau efektyvus perjungimo naudojimas

Lauko efekto tranzistoriaus (FET) pranašumai ir trūkumai ir trūkumai (FET)

Privalumai	Trūkumai
Aukšta įvesties varža leidžia Tikslus silpnų signalų amplifikavimas.	Kai kurių FET yra ribota įtampa valdymo galimybės.
Mažos energijos suvartojimas juos verčia Idealiai tinka nešiojamiems ir akumuliatoriams varomiems įrenginiams.	Mosfetės yra jautrios Elektrostatinė iškrova (ESD).
Gerėja mažo triukšmo generavimas Signalo kokybė garso ir RF grandinėse.	FET paprastai turi mažesnį pelną nei BJT.
Greito perjungimo greitis palaiko Skaitmeninės ir galios programos.	Didesnis atsparumas atsparumui gali sumažėti Efektyvumas didelės srovės grandinėse.
Stabilus šiluminis našumas apsaugo nuo perkaitimo ir pagerina patikimumą.	Padidėja sudėtinga gamyba Gamybos kaina.
Gali valdyti aukštą įtampą (In galios mosfetės).	Vidinė talpa ir nuotėkis Srovės gali paveikti aukšto dažnio stabilumą.

Ateities tendencijos ir naujovės FET technologijos

Nanometras ir „FinFet“ dizainai: Šiuolaikiniai procesoriai dabar naudoja „FinFET“ su 3D kanalais, kad sumažintų nuotėkį ir geriau valdytų nanoskalės matmenis.

Sic ir gan galia: Silicio karbido (SIC) ir „Gallium“ nitrido (GAN) įtaisai keičia galios elektroniką, siūlantys didesnę įtampos galimybes, greitesnį perjungimą ir pagerintą efektyvumą.

Lanksčios ir ekologiškos fetės: FETS kūrimas ant lanksčių substratų, skirtų nešiojamoms technologijoms, medicininiams jutikliams ir sulankstomiems ekranams.

Kvantinė ir 2D medžiaga: Medžiagos, tokios kaip grafenas ir molibdeno disulfidas (MOS₂), rodo naujos kartos tranzistorių, turinčių ypač mažą galią ir didelį greitį, potencialą.

Integracija į AI ir IoT įrenginius: Padidėjus kraštų skaičiavimui ir AI, mažos galios FET yra svarbi efektyviam duomenų apdorojimui ir intelektualios sistemos projektavimui.

Išvada

Lauko efekto tranzistorius išlieka šiuolaikinės elektronikos esmė.Dėl įtampos kontroliuojamos veikimo jis tampa efektyvus, patikimas ir universalus viskam, pradedant procesoriais ir baigiant maitinimo sistemomis.Technologijai tobulėjant „FinFET“, „Gan“ ir „SIC“ dizainams, FET ateityje ir toliau važiuos greičiau, mažesniais ir protingesniais įrenginiais.
