NPN ir PNP: Koks skirtumas?
2025-05-21 89604

Jei dirbote su tranzistoriais, jutikliais ar valdymo sistemomis, tikriausiai matėte NPN ir PNP terminus.Šie NPN ir PNP tranzistorius yra komponentai, naudojami elektriniams signalams valdyti ar sustiprinti.Jie dažnai randami grandinėse, skirtos perjungti ar sustiprinti.Šiame straipsnyje paaiškinta, kaip veikia šie du tranzistorių tipai, kaip jie skiriasi, kur jie naudojami ir kaip jie veikia sujungtus prietaisus.Šis vadovas padės suprasti NPN ir PNP tranzistorius kasdienėse elektroninėse sistemose.

Katalogas

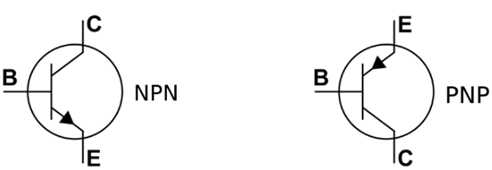

1 paveikslas. NPN ir PNP tranzistoriaus simbolis

Kas yra NPN tranzistorius?

NPN tranzistorius yra bipolinio jungiamojo tranzistoriaus (BJT) rūšis, pagaminta iš dviejų N tipo puslaidininkių sluoksnių, atskirtų plonu p tipo sluoksniu.NPN tranzistoriai, dažnai vadinami „skęstančiais jutikliais“, yra plačiai naudojami elektroninėse grandinėse dėl savo greičio, efektyvumo ir ekonomiškos gamybos.NPN tranzistoriai yra ypač tinkami greitųjų perjungimo ir signalo amplifikacijai, nes elektronai, naudojami kaip pirminiai krūvio nešėjai, yra greitesni nei skylės, naudojamos PNP tranzistoriuose.Šis didesnis mobilumas leidžia greičiau reaguoti, todėl NPN tranzistoriai yra idealūs dinaminėms programoms, tokioms kaip skaitmeninė skaičiavimas, telekomunikacijos ir signalo apdorojimas.

Kas yra PNP tranzistorius?

PNP tranzistoriai, vadinami „tiekimo jutikliais“.PNP tranzistorius yra bipolinio jungiamojo tranzistoriaus (BJT) rūšis, susidedanti iš dviejų P tipo puslaidininkių sluoksnių, atskirtų plonu N tipo sluoksniu.Jis dažnai naudojamas sistemose, kur teigiamas išėjimo signalas rodo aktyvią būseną, suderintą su standartinėmis teigiamomis logikos konvencijomis.PNP tranzistoriai naudojami pramoninės kontrolės aplinkoje, pavyzdžiui, automatizavimo ir saugos sistemose.Jų tiekimo elgsena, teikianti srovę į apkrovą, o ne ją nuskendus, suteikia jiems tinkamų programų, kurioms reikalingas tiesus aukšto lygio perjungimas ir integracija su teigiamai nurodytomis logikos grandinėmis.

Kaip veikia NPN ir PNP tranzistoriai?

Nepaisant jų struktūrinių skirtumų, NPN ir PNP tranzistoriai veikia tuo pačiu principu: maža srovė, esanti bazėje, kontroliuoja didesnę srovę tarp emiterio ir kolekcionieriaus.Tai, kas juos išskiriaNPN elektronaiAr skylės PNP.

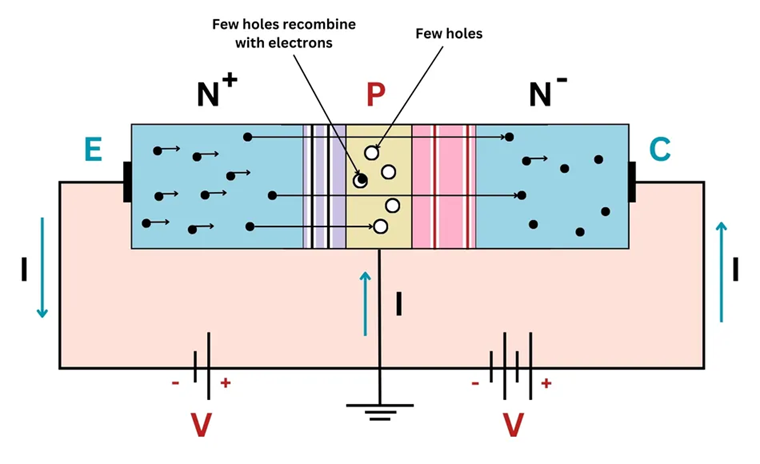

2 paveikslas. NPN tranzistoriaus darbo principas

NPN tranzistoriaus darbo operacija

NPN tranzistoriaus veikimas priklauso nuo srovės valdymo tarp emiterio ir kolektoriaus, koreguojant bazinę srovę.Kai a Maža teigiama įtampa yra taikomas tarp bazės ir emiterio (į priekį nukreiptos bazinės emitatoriaus jungties), elektronai teka iš N tipo emiterio į p tipo bazę.

Kadangi pagrindas yra siauras ir lengvai apkrautas, tik nedidelė dalis elektronų rekombinacijos su skylutėmis pagrindas.Dauguma elektronų praeina per pagrindą ir yra traukiami į kolekcionierių, kuris yra atvirkštinis šališkumas, leidžiantis tekėti didelei kolektoriaus srovei.Šis procesas yra NPN tranzistoriaus operacijos pagrindas.

kolekcininko srovė (IC) yra tiesiogiai kontroliuojamas Pagrindinė srovė (IB).Šis santykis (IC/ib) Apibrėžia dabartinį pelną (β) iš NPN tranzistoriaus.

NPN tranzistorius veikia trijuose skirtinguose regionuose, atsižvelgiant į tai, kaip bazinės ir bazinės kolektoriaus jungtys yra šališkos.Kiekvienas regionas nustato tranzistoriaus elgesį grandinėje.

Aktyviame regione bazinės emitero jungtis yra šališka į priekį, o bazinės kolektoriaus sankryža yra atvirkštinė.Šiomis sąlygomis tranzistorius veikia kaip dabartinis stiprintuvas.Maža bazinė srovė leidžia daug didesnei srovei tekėti iš kolektoriaus į emiterį.Daugelis elektronų, kuriuos švirkščiami emiterio, keliauja per pagrindą ir pasiekia kolekcionierių.

Nutraukimo regione abi bazinės emitatorių ir bazinių kolektorių jungtys yra atvirkštinės.Dėl to tranzistorius iš tikrųjų yra ne būsenoje, o srovės srovė teka per kolektoriaus-emiterio kelią.Šis regionas dažniausiai naudojamas, kai tranzistorius turi veikti kaip atviras jungiklis.

Soties regione abi bazinės emitatorių ir bazinių kolektorių jungtys yra nukreiptos į priekį.Ši sąlyga visiškai įjungia tranzistorių, leisdama maksimalią srovę tekėti iš kolektoriaus į emiterį.Šiame regione tranzistorius elgiasi kaip uždaras jungiklis ir yra plačiai naudojamas skaitmeninių perjungimo programose.

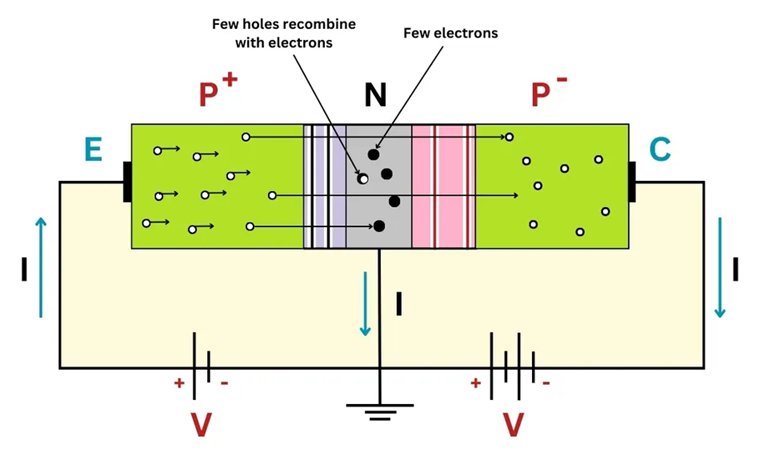

3 paveikslas. PNP tranzistoriaus darbo principas

PNP tranzistoriaus darbo operacija

PNP tranzistorių veikimo principas grindžiamas srovės srauto iš emiterio į kolekcionierių kontrolę keičiant mažą bazinę srovę.Skirtingai nuo NPN tranzistorių, kurie kaip daugumos nešikliai naudoja elektronus, PNP tranzistoriaus veikimas priklauso nuo skylių kaip pirminio krūvio nešikliai.PNP tranzistoriaus darbo principas keičiasi priklausomai nuo to, kaip sankryžos yra šališkos.Šios sąlygos nusako tris pagrindinius tranzistoriaus veikimo regionus: aktyvius, ribinius ir prisotinimus.

Trumpai tariant, NPN ir PNP tranzistorių veikimo skirtumas yra dabartinė kryptimi ir poliškumu.NPN tranzistoriai atlieka, kai bazė yra teigiama nei emiteris, leidžiantis srovei tekėti iš kolektoriaus į emiterį, naudojant elektronus.PNP tranzistoriai elgiasi, kai bazė yra labiau neigiama nei emiteris, leidžiantis srovei tekėti iš emiterio į kolektorių, naudojant skylutes.Abu dirba aktyviuose, ribiniuose ir sodrumo regionuose, tačiau priešingi jų šališkumo ir krūvio nešėjai apibūdina savo vaidmenį grandinėse.

Įkėlimo įrenginiai - PNP ir NPN išvestis

Apkrovos įtaisai gali veikti tiek su PNP, tiek NPN išėjimais, siūlydami lankstumą projektuojant grandines ir integruojant komponentus, tokius kaip varikliai, relės ir solenoidiniai vožtuvai.

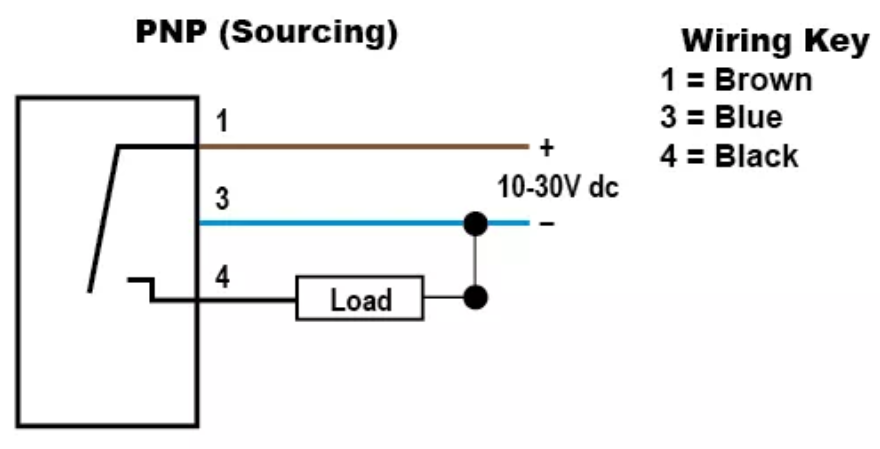

4 paveikslas. PNP (šaltinis) konfigūracija

A PNP (tiekimo) konfigūracija, jutiklis arba valdymo modulis suteikia teigiamą apkrovos įtampą.Elektros apkrova yra sujungta tarp išvesties ir neigiamos (įprastos) maitinimo šaltinio pusės.Kai išėjimas įsijungia, srovė teka iš išvesties į apkrovą ir po to į žemę.Ši sąranka dažniausiai naudojama sistemose, kur aukštas signalas rodo aktyvaciją ir yra suderinamas su solenoidais, turinčiais apsaugą nuo diodų, kad blokuotų EMF.

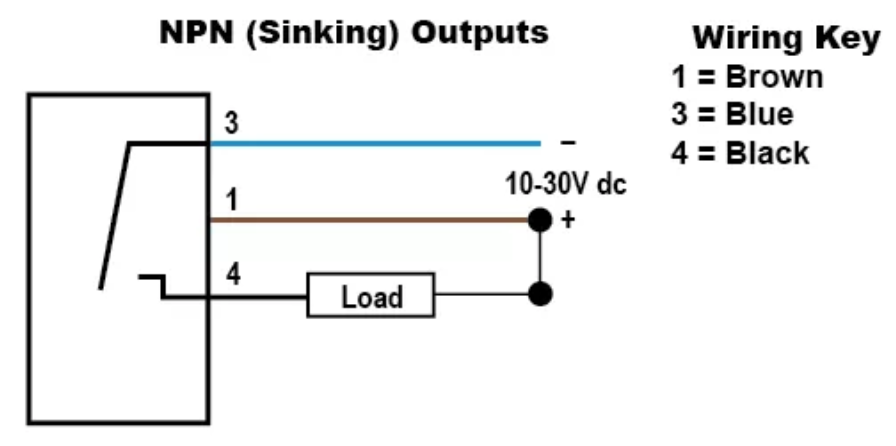

5 paveikslas. NPN (nuskendimo) konfigūracija

An NPN (nuskendimo) konfigūracija, jutiklis ar valdymo modulis suteikia žemės kelią.Apkrova yra sujungta tarp teigiamo tiekimo ir išvesties.Kai išėjimas įsijungia, srovė teka iš maitinimo šaltinio, per apkrovą ir į išvestį (į žemę).Ši sąranka tinka sistemoms, kuriose žemas signalas rodo aktyvaciją, taip pat gerai veikia su apsaugotais solenoidais.Gebėjimas naudoti išvesties tipą supaprastina sistemos dizainą ir palaiko lankstumą tokiose aplinkose kaip pramoninė automatizavimas arba universalioji įranga.

NPN ir PNP tranzistorių taikymas

Paraiška Plotas	Npn Tranzistorių programos	Pnp Tranzistorių programos
Skaitmeninės loginės grandinės	Naudojami kaip greiti jungikliai mikrovaldiklyje Išėjimai ir loginiai vartai	Mažiau paplitęs, naudojamas grandinėse, kuriose reikia Teigiama loginė traukos valdymas
Stiprintuvo grandinės	Dažni A/B klasės stiprintuvuose Signalo stiprinimas	Suporuotas su NPN „Push-Pull“ stiprintuve etapai
Variklio vairuotojai	Varo variklius, skęstant srovę krovinys	Varo variklius, tiekdami srovę į Įkelti
Relės valdymas	Valdo relę, įžeminant vieną pusę ritė	Tiekia galią estafetės ritės pusei
PLC sistemos (pramoninės)	Naudojamas su PLC įvesties moduliais	Pirmenybė teikiama skęstantiems PLC įvesties moduliams
Jutiklio išėjimai (pvz., Artumas)	NPN jutikliai patraukia signalą žemai Nurodykite aktyvaciją	PNP jutikliai stumia signalą aukštai Nurodykite aktyvaciją
LED perjungimas	Valdikliai, vadovaujami jungiančio katodo prie žemė	Valdikliai, vadovaujami srovės anodas
Žemo pusės perjungimas	Idealus pasirinkimas (jungiklis dedamas tarp apkrovos & žemė)	Netinka
Aukštos pusės perjungimas	Ne idealu	Idealus pasirinkimas (perjungtas tarp „Power & Load“)
Baterijomis maitinami įrenginiai	Tinka neigiamų žemių sistemoms	Pirmenybė teikiama pozityvioms sistemoms

Skirtumas tarp NPN ir PNP tranzistoriaus

Savybė	NPN tranzistorius	PNP tranzistorius
Puslaidininkių sluoksnio struktūra	Neigiamai teigiama neigiama (n-p-n)	Teigiamai neigiama teigiama (P-N-P)
Dabartinė kryptis	Nuo kolektoriaus iki emiterio	Nuo emiterio iki kolekcionieriaus
Bazinis aktyvinimas	Įsijungia, kai teigiama įtampa/srovė taikomas bazei	Įsijungia, kai pagrindas yra apačioje potencialas nei emiteris (jokio srovės ar šiek tiek neigiamo)
Deaktyvacijos sąlyga	Išjungia, kai sumažėja bazinės srovė arba pašalintas	Išjungia, kai bazė tampa daugiau teigiami ar dabartiniai srautai į bazę
Veikimo įtampos reikalavimas	Reikia teigiamos įtampos bazėje Palyginti su emiteriu	Reikia neigiamos įtampos bazėje Palyginti su emiteriu
Vidinė struktūra	P-sluoksnis tarp dviejų N sluoksnių	N sluoksnis tarp dviejų P-sluoksnių
Logikos perjungimas	Skynimo jutiklis - apkrova yra tarp Teigiamas tiekimas ir kolekcionierius	SUSIJATO JUORIS - apkrova yra tarp emiteris ir neigiamas tiekimas
Operacija	Plačiai naudojamas skaitmeninės logikos grandinėse ir perjungimas	Naudojamas grandinėse, kur numatytasis būsena reikalingas
Signalo poliškumas	Suaktyvina teigiama logika (teigiama įtampa)	Suaktyvina neigiama logika (žema arba pagrindas)
Ryšys su apkrova	Apkrova, prijungta tarp teigiamos įtampos ir kolekcionierius	Apkrova, sujungta tarp emiterio ir neigiamas (žemės)
Dabartinis srauto iniciacija	Kolekcininkas srovė teka, kai Bazinės emitero sankryža yra šališka į priekį	Emitterio srovė teka, kai bazinis emitorius Sankryža yra šališka

Pasirinkimas tarp NPN ir PNP tranzistorių

Pasirinkimas tarp NPN ir PNP tranzistorių priklauso nuo to, kaip jūsų grandinė tvarko srovės, valdymo signalus ir apkrovos jungtis. NPN tranzistoriai yra idealūs perjungiant žemą pusę, kur apkrova jungiasi prie teigiamos įtampos, o tranzistorius užbaigia kelią į žemę.Jie reaguoja į teigiamą kontrolės signalą.

Priešingai, PNP tranzistoriai geriau tinka perjungti aukštą pusę, kur jie tiekia srovę į krovinį.Jie įsijungia, kai valdymo signalas yra mažesnis už emiterio įtampą, gerai suderindami su teigiamomis logikos sistemomis, kai aukštas signalas suaktyvina apkrovą.

Sistemos dizainas taip pat daro įtaką sprendimui.Įvesties moduliai, paprastai suporuoti su NPN tranzistoriais, o skęstantys įvesties moduliai yra suderinami su PNP tipais.Pramoninėje aplinkoje laidų standartai ir saugos sumetimai dažnai lemia pageidaujamą tranzistoriaus tipą.

Išvada

Suprasti skirtumą tarp NPN ir PNP tranzistorių neturi būti sunku.Kai sužinosite, kaip jie veikia ir ką kiekvienas daro geriausiai, naudojant juos jūsų trasose tampa daug lengviau.Nesvarbu, ar kuriate projektą, ar nustatote sistemą, šios žinios padės jums užtikrinti protingesnius, saugesnius pasirinkimus.
