Aliuminio polimerų kondensatoriai: kaip jie veikia ir kodėl jie svarbūs
2026-05-11 79

Šiuolaikinės elektroninės sistemos remiasi kondensatoriais, padedančiais stabilizuoti įtampą, filtruoti elektros triukšmą ir palaikyti patikimą energijos tiekimą.Įrenginiams mažėjant ir naudojant vis daugiau galios, priklausomai nuo sistemos elektrinių ir šiluminių reikalavimų, naudojamos įvairios kondensatorių technologijos.Aliuminio polimero kondensatoriai buvo plačiai naudojami tokiose programose kaip GPU, AI serveriai, automobilių elektronika, telekomunikacijų sistemos ir pramoniniai maitinimo šaltiniai, nes jie puikiai tinka greito perjungimo maitinimo grandinėms.Šiame straipsnyje paaiškinama, kaip veikia aliuminio polimero kondensatoriai, kaip jie lyginami su kitų tipų kondensatoriais, jų veikimo charakteristikos, praktiniai apribojimai ir kaip jie naudojami šiuolaikinėse elektroninėse konstrukcijose.

Katalogas

Kas yra aliuminio polimero kondensatoriai?

Aliuminio polimeriniai kondensatoriai yra aliuminio elektrolitinių kondensatorių tipas, kuriame naudojamas a laidus kietas polimerinis elektrolitas efektyviai kaupti ir tiekti elektros energiją.Jų tvirta polimero struktūra padeda palaikyti stabilų įtampos tiekimą, mažą ESR, greitą trumpalaikį atsaką, stiprią srovės bangavimo galimybę ir pagerintą šiluminį patikimumą šiuolaikinėse elektroninėse sistemose.

Daugelis polimerinių kondensatorių veikia maždaug ESR diapazone 5–20 mΩ, leidžianti efektyviai tekėti srovei ir sumažinti vidinę šilumos gamybą didelio greičio perjungimo metu.Šios elektrinės charakteristikos padeda pagerinti įtampos stabilumą, perjungimo efektyvumą ir bendrą energijos tiekimo efektyvumą.

Aliuminio polimeriniai kondensatoriai yra plačiai naudojami AI serveriai, žaidimų pagrindinės plokštės, GPU energijos tiekimo sistemos, automobilių elektronika, telekomunikacijų infrastruktūra, pramoniniai maitinimo šaltiniai, ir DC-DC keitikliai.

Elektroninėms sistemoms vis mažėjant, greitėjant ir naudojant vis daugiau galios, aliuminio polimero kondensatoriai išlieka vis svarbesni pažangiam energijos valdymui ir didelio našumo elektroniniams projektams.

Polimerinių, elektrolitinių, keraminių ir tantalo kondensatorių palyginimas

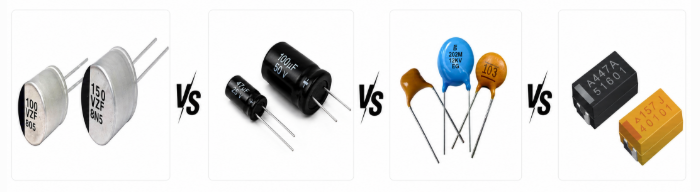

2 pav.Įvairių tipų kondensatorių, naudojamų elektroninėse grandinėse, palyginimas

Nors daugelis kondensatorių technologijų atlieka panašias energijos kaupimo funkcijas, jų vidinės medžiagos ir elektrinis elgesys sukuria didelius veikimo skirtumus.Tradiciniuose elektrolitiniuose kondensatoriuose naudojamas skystas elektrolitas, o polimeriniuose – laidžios kietos polimerinės medžiagos, kurios pagerina elektros laidumą ir mažina vidinę varžą.

Parametras	Polimeras Kondensatoriai	Tradicinis Elektrolitiniai kondensatoriai	Keramika Kondensatoriai	Tantalas Kondensatoriai
Elektrolito tipas	Laidus kietas polimeras	Skystas elektrolitas	Keraminis dielektrikas	Kietas tantalas
Talpos diapazonas	Aukščiau	Labai aukštas	Žemesnis	Vidutinis
Tipiškas ESR diapazonas	5–20 mΩ	50–300 mΩ	Žemiau 10 mΩ	20–80 mΩ
Dažnio atsakas	Puikiai	Vidutinis	Puikiai	Vidutinis
Ripple srovės valdymas	Puikiai	Vidutinis	Vidutinis	Žemesnis
DC poslinkio stabilumas	Geriau	Stabilus	Gali sumažėti esant DC poslinkiui	Stabilus
Šilumos generavimas	Žemesnis	Aukščiau	Labai žemas	Vidutinis
Terminis stabilumas	Geriau	Vidutinis	Puikiai	Gerai
Gyvenimo trukmė	Ilgiau	Trumpesnis	Labai ilgas	Ilgas
Išsausėjimo rizika	Minimalus	Aukštas laikui bėgant	Nėra	Nėra
Įtampos prieinamumas	Vidutinis	Galimas platus asortimentas	Žemas ar vidutinio sunkumo	Vidutinis
Mechaninis triukšmas	Minimalus	Minimalus	Gali rodyti pjezoelektrinį triukšmą	Minimalus
Patikimumas viršįtampio metu	Geriau	Vidutinis	Puikiai	Jautresnis
Santykinė kaina	Nuo vidutinio iki aukšto	Žemas	Žemas ar vidutinis	Aukštas
Masinis energijos saugojimas	Vidutinis	Puikiai	Ribotas	Vidutinis
Tipinės programos	VRM, maitinimo šaltiniai, GPU	Pramoniniai maitinimo šaltiniai, urmu saugykla	Atjungimo grandinės, RF filtravimas	Kompaktiškas galios reguliavimas

The mažesnis polimerinių kondensatorių ESR leidžia elektros srovei efektyviau judėti per komponentą, sumažinant nepageidaujamą šilumą ir pagerinant įtampos stabilumą greitai keičiantis darbo krūviui. Tradiciniai elektrolitiniai kondensatoriai vis dar plačiai naudojami pramoninėse elektros energijos sistemose, nes užtikrina didesnę įtampą, didesnes talpos vertes, mažesnes gamybos sąnaudas ir geresnį tinkamumą masiniam energijos kaupimui.

Dėl šios priežasties toje pačioje sistemoje dažnai derinamos kelios kondensatorių technologijos, siekiant suderinti našumą, patikimumą, dažnio atsaką ir ekonomiškumą.

Kaip veikia aliuminio polimero kondensatoriai

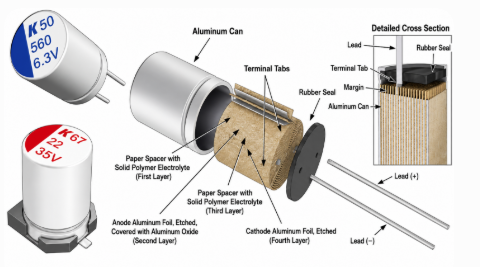

3 pav. Aliuminio polimero kondensatoriaus vidinė struktūra

Aliuminio polimero kondensatoriai kaupia ir išskiria elektros energiją per elektrocheminę struktūrą, kuri sujungia išgraviruotą aliuminio foliją, oksidinius dielektrinius sluoksnius ir laidžias kietas polimerines medžiagas.

Šie vidiniai sluoksniai veikia kartu, kad pagerintų elektros efektyvumą, sumažintų vidinę varžą ir palaikytų stabilų energijos tiekimą šiuolaikinėse perjungimo galios architektūrose.

Išgraviruota aliuminio folijos konstrukcija

Aliuminio anodo folija yra chemiškai išgraviruota, kad padidėtų jos paviršiaus plotas.Didesnis paviršiaus plotas leidžia kondensatoriuje kaupti daugiau elektros krūvio išlaikant kompaktišką fizinį dydį.

Ši struktūra padeda polimeriniams kondensatoriams pasiekti didesnį talpos tankį, geresnį energijos vartojimo efektyvumą, mažesnį pakuotės dydį ir geresnį galios tankį.

Oksido dielektrinis sluoksnis

Plonas aliuminio oksido sluoksnis veikia kaip dielektrinė medžiaga tarp anodo ir katodo.Šis dielektrinis sluoksnis neleidžia tekėti nuolatinei srovei, kaupia elektros energiją, nustato įtampos pajėgumus ir kontroliuoja izoliacijos efektyvumą.

Kadangi oksido sluoksnis yra itin plonas, aliuminio polimero kondensatoriai gali labai greitai įkrauti ir išsikrauti.Tai pagerina atsako greitį greito pereinamojo laikotarpio sistemose.

Laidus polimero katodas

Laidus kieto polimero katodas pakeičia skystą elektrolitą, naudojamą įprastuose aliuminio elektrolitiniuose kondensatoriuose.Šis polimero sluoksnis pagerina elektros laidumą, srovės bangavimo galimybes, perjungimo efektyvumą ir bendrą elektrinį stabilumą.

Aliuminio polimerų kondensatorių elektros charakteristikos ir patikimumas

Polimerinių aliuminio kondensatorių elektrinės ir šiluminės charakteristikos yra viena iš pagrindinių priežasčių, kodėl jie plačiai naudojami šiuolaikinėje galios elektronikoje.

Mažas ESR ir energijos vartojimo efektyvumas

Žemos laidžių polimerinių kondensatorių ESR charakteristikos padeda išlaikyti stabilų energijos tiekimą greito darbo krūvio perėjimo metu didelės spartos elektroninėse sistemose.Palyginti su tradiciniais elektrolitiniais kondensatoriais, polimeriniai kondensatoriai paprastai užtikrina greitesnį elektrinį atsaką, mažesnę varžą, stabilesnį įtampos tiekimą ir geresnį perjungimo našumą.

Ripple Current Performance

Pulsacijos srovė reiškia kintamos srovės komponentą, tekantį per kondensatorių veikimo metu.Per didelė bangavimo srovė gali generuoti šilumą, padidinti vidinių medžiagų įtempimą ir sutrumpinti komponentų tarnavimo laiką.Kadangi laidžių polimerų kondensatoriai turi mažesnę vidinę varžą, jie gali atlaikyti didesnes bangavimo sroves esant mažesnei temperatūrai.Daugelis polimerinių kondensatorių palaiko bangavimo srovės reitingus nuo kelių šimtų miliamperų iki kelių amperų, ​​priklausomai nuo pakuotės dydžio ir darbinės temperatūros.Tai pagerina perjungimo stabilumą, veikimo efektyvumą ir ilgalaikį veikimą.

Šie pranašumai ypač vertingi DC-DC keitikliuose, telekomunikacijų maitinimo sistemose, automobilių elektronikoje ir pramoninių variklių pavarose.

Šiluminis patikimumas ir šilumos valdymas

Karštis yra viena iš pagrindinių kondensatorių senėjimo ir gedimo elektroninėse sistemose priežasčių.

• Išdžiūvimo mechanizmas

Aliuminio polimero kondensatoriuose naudojamos laidžios kietos polimerinės medžiagos, kurios užtikrina stabilesnį elektrinį veikimą aukštoje temperatūroje.Tai padeda sumažinti elektrolitų išgaravimo riziką, pagerina ilgalaikį patikimumą ir palaiko stabilų ESR bei talpos elgesį ilgo veikimo metu.

• Kodėl polimeriniai kondensatoriai tarnauja ilgiau

Kieto polimero kondensatoriai sumažina šią problemą, nes vietoj skysto elektrolito juose naudojamos laidžios polimerinės medžiagos.Dėl to jie paprastai užtikrina stabilesnį elektrinį elgesį laikui bėgant, mažesnę nuotėkio riziką, ilgesnį tarnavimo laiką ir geresnį atsparumą šiluminiam skilimui.Daugelis polimerinių kondensatorių gali veikti 2000–5000 valandų esant 105 °C temperatūrai, o pramoniniai modeliai gali viršyti 10 000 valandų kontroliuojamomis eksploatavimo sąlygomis.

• Temperatūra ir gyvenimo trukmė

Pagal įprastas kondensatorių patikimumo gaires, sumažinus darbinę temperatūrą 10 °C, numatoma eksploatavimo trukmė gali padvigubėti.Daugelis automobiliams skirtų polimerinių kondensatorių dabar palaiko iki 125°C ar aukštesnę darbinę temperatūrą.

• Aplinkos patikimumo veiksniai

Aplinkos sąlygos taip pat gali turėti įtakos kondensatoriaus eksploatavimo trukmei.Didelė drėgmė, karštis, vibracija ir elektrinis įtempis gali palaipsniui pabloginti vidines medžiagas ir padidinti nuotėkio srovę.Siekiant pagerinti patikimumą, dažniausiai naudojamos konformiškos dangos, sandarūs korpusai, kontroliuojamas oro srautas, šiluminė izoliacija ir drėgmei atsparūs PCB išdėstymai.

• Įprasti gedimų režimai

Nors laidūs polimeriniai kondensatoriai pašalina daug skysčių ir elektrolitų problemų, jie vis tiek gali sugesti ekstremaliomis sąlygomis.Dažniausios gedimų priežastys yra per didelė įtampos įtampa, atvirkštinis poliškumas, šiluminė perkrova, PCB vibracija, gamybos defektai ir viršsrovių sąlygos.Dažna klaida yra tai, kad kondensatoriai ilgą laiką veikia per arti maksimalios įtampos arba temperatūros ribų.Tinkamas sumažinimas ir PCB konstrukcija padeda sumažinti šią riziką.

Pagrindinės elektros specifikacijos ir našumo įvertinimai

Kondensatorių duomenų lapuose išvardytos elektrinės specifikacijos padeda nustatyti, ar kondensatorius tinkamas konkrečiai programai.

Specifikacija	Tipiškas Diapazonas
Talpa	nuo 10 µF iki 1000 µF+
Įtampos įvertinimas	Nuo 2V iki 63V
ESR	5–50 mΩ
Temperatūros diapazonas	-55°C iki +125°C
Ripple Current	Nuo šimtų mA iki kelių A
Visą gyvenimą	2000–5000+ valandų
Paketų tipai	SMD ir radialinis

Šios specifikacijos padeda įvertinti elektrinį elgesį, gyvenimo trukmės lūkesčius, darbinės temperatūros ribas ir energijos valdymo galimybes.

Aukščiau bangos srovės reitingai leidžia kondensatoriams atlaikyti didesnes kintamos srovės apkrovas su mažesniu vidiniu šildymu, todėl padidėja elektros energijos konvertavimo sistemų patikimumas.

Apatinis ESR pagerina perjungimo efektyvumą ir įtampos reguliavimą, o platesni darbinės temperatūros diapazonai pagerina patvarumą automobilių ir pramonės aplinkoje.

SMD polimeriniai kondensatoriai dažniausiai naudojami kompaktiškoje elektronikoje, o radialiniai kondensatoriai dažniau naudojami pramoninėse maitinimo sistemose ir didesniuose maitinimo šaltiniuose.

Šių specifikacijų supratimas taip pat padeda paaiškinti praktinius polimerinių kondensatorių technologijos pranašumus ir apribojimus šiuolaikinėse elektroninėse sistemose.

Aliuminio polimerų kondensatorių privalumai ir apribojimai

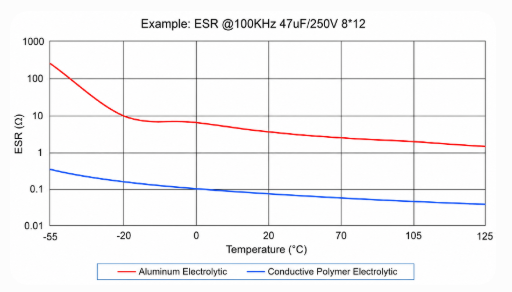

4 pav. ESR ir polimerų ir elektrolitinių kondensatorių temperatūros palyginimas

Aliuminio polimero kondensatoriai turi keletą svarbių pranašumų, palyginti su tradiciniais elektrolitiniais kondensatoriais, tačiau jie taip pat apima inžinerinius kompromisus, kuriuos reikia atidžiai apsvarstyti.

Privalumai

• Geresnis perjungimo našumas – polimeriniai kondensatoriai greitai reaguoja į greitus apkrovos pokyčius perjungimo grandinėse.Dėl to jie yra labai veiksmingi procesoriaus VRM, GPU, AI greitintuvuose ir greituose DC-DC keitikliuose.

• Mažesnis šilumos generavimas – kadangi vidinė varža mažesnė, veikimo metu mažiau elektros energijos paverčiama šiluma.Tai padeda pagerinti efektyvumą ir veiklos stabilumą.

• Ilgesnis eksploatavimo laikas. Skirtingai nuo skystųjų elektrolitinių kondensatorių, laidžių polimerų kondensatoriai nepatiria didelio elektrolito išdžiūvimo.Tai pagerina ilgalaikį automobilių elektronikos, pramonės automatikos ir telekomunikacijų sistemų patvarumą.

Apribojimai

• Žemesnės įtampos galimybė – dauguma polimerinių kondensatorių yra optimizuoti žemos ir vidutinės įtampos sistemoms.Tradiciniai elektrolitiniai kondensatoriai išlieka praktiškesni aukštos įtampos pramoninėms sistemoms, dideliems maitinimo šaltiniams ir didelės energijos kaupimui.

• Didesnės sąnaudos – laidžios polimerinės medžiagos ir mažesni gamybos nuokrypiai padidina gamybos sąnaudas, palyginti su įprastais skysčio-elektrolito kondensatoriais.

• Apsvarstymai dėl nuotėkio srovės – polimerinių kondensatorių nuotėkio srovė gali būti didesnė nei keraminių kondensatorių.Tai gali būti svarbu ypač mažos galios sistemose, baterijomis maitinamoje elektronikoje ir tiksliose analoginėse grandinėse.

Kondensatorius Tipas	Giminaitis Kaina
Polimeras	Vidutinis
Elektrolitinis	Žemas
Keramika	Žemas ar vidutinis
Tantalas	Aukštas

Didelio našumo aliuminio polimerų kondensatorių pritaikymas

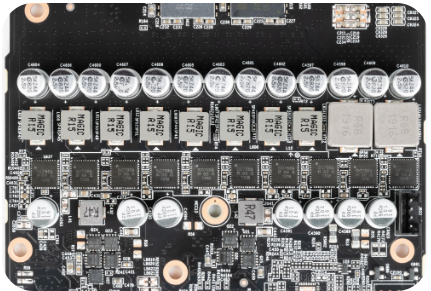

5 pav. GPU VRM grandinė naudojant polimerinius kondensatorius stabiliam energijos tiekimui

GPU VRM maitinimo stabilizavimas: Šiuolaikiniai GPU generuoja greitus srovės šuolius atvaizdavimo ir dirbtinio intelekto darbo krūvio metu.Mažo ESR polimeriniai kondensatoriai padeda stabilizuoti įtampos bėgius, sumažinti triukšmą ir pagerinti trumpalaikį atsaką VRM grandinėse.

Automobilių elektronika: Automobiliams skirti polimeriniai kondensatoriai užtikrina patikimą variklio valdymo sistemų, EV galios keitiklių, ADAS modulių ir informacinių pramogų sistemų veikimą esant vibracijai, karščiui ir elektros įtampai.

Telekomunikacijų infrastruktūra: Polimeriniai kondensatoriai padeda palaikyti stabilų energijos tiekimą ir efektyvų pulsacijos slopinimą telekomunikacijų maitinimo sistemose ir tinklo įrangoje.

Atsinaujinančios energijos sistemos: Saulės keitikliai ir energijos konvertavimo sistemos naudoja polimerinius kondensatorius, kad pagerintų perjungimo efektyvumą ir veikimo stabilumą.

Pramoninė automatika: Pramoninėse valdymo sistemose ir variklio pavarose naudojami polimeriniai kondensatoriai, užtikrinantys patikimą galios filtravimą ir ilgalaikį patvarumą.

DC-DC keitikliai: Polimeriniai kondensatoriai palaiko greitą perjungimą, mažesnį įtampos pulsavimą ir stabilų trumpalaikį atsaką kompaktiškose keitiklių grandinėse.

Pramoniniai maitinimo šaltiniai: Didelė srovės bangos galia ir mažas ESR padeda pagerinti pramoninių maitinimo sistemų efektyvumą ir šilumines charakteristikas.

Ateities polimerinių kondensatorių technologijos tendencijos

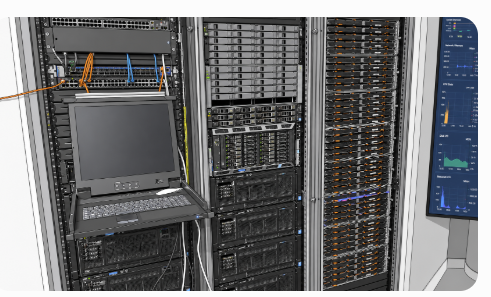

6 pav. AI serverio infrastruktūra naudojant didelio našumo maitinimo sistemas

Polimerinio aliuminio kondensatorių paklausa toliau didėja elektroninės sistemos tampa mažesnės, greitesnės, sunaudojančios daugiau galios ir reikalaujančios daugiau šilumos.

Laidieji polimeriniai kondensatoriai sparčiai plečiasi elektrinėse transporto priemonėse, dirbtinio intelekto serveriuose, atsinaujinančios energijos sistemose, pramonės automatikoje, 5G infrastruktūroje ir didelės spartos tinklo programose.

Tikimasi, kad ateities kondensatorių technologijos užtikrins mažesnį ESR, didesnę įtampos galią, geresnę šiluminę ištvermę, patobulintą miniatiūrizavimą, didesnį talpos tankį ir ilgesnę eksploatavimo trukmę.

Kadangi dirbtinio intelekto sistemose ir EV galios elektronikos perjungimo dažniai ir toliau didėja, tikimasi, kad polimeriniai kondensatoriai taps dar svarbesni naujos kartos energijos valdymo architektūrose.

Ar aliuminio polimero kondensatoriai to verti?

Aliuminio polimero kondensatoriai dažnai verti didesnių sąnaudų sistemose, kuriose svarbus efektyvumas, stabilus energijos tiekimas ir veikimo patikimumas.

Kai polimeriniai kondensatoriai yra geriausias pasirinkimas

Jie ypač vertingi dirbtinio intelekto serveriuose, perjungiamuose maitinimo šaltiniuose, GPU energijos tiekime, automobilių elektronikoje ir temperatūrai jautriose sistemose.

Jų elektrinės charakteristikos padeda pagerinti įtampos stabilumą, perjungimo reakciją, efektyvumą ir ilgalaikį veikimą.

Kai tradicinė elektrolizė gali būti geresnė

Tradiciniai elektrolitiniai kondensatoriai vis dar gali būti praktiškesni aukštos įtampos reikmėms, dideliam energijos kaupimui, nebrangiai buitinei elektronikai ir žemo dažnio filtravimo sistemoms.

Dėl šios priežasties polimeriniai, keraminiai, plėveliniai ir elektrolitiniai kondensatoriai dažnai derinami pagal tą patį dizainą, kad būtų subalansuota kaina, efektyvumas ir patikimumas.

Šiuolaikinėse energijos tiekimo sistemose laidžiieji polimeriniai kondensatoriai plačiai laikomi viena iš efektyviausių šiandieninių kondensatorių technologijų.

Kaip pasirinkti aliuminio polimerų kondensatorius

Tinkamo aliuminio polimero kondensatoriaus pasirinkimas priklauso nuo elektrinių, šiluminių ir mechaninių reikalavimų tikslinėje programoje.

Įtampos sumažinimas

Bendra rekomendacija yra vengti nuolatinio kondensatorių veikimo esant maksimaliai vardinei įtampai.

Pavyzdžiui, 12 V grandinėje gali būti naudojamas 16 V kondensatorius, o 24 V maitinimo bėgiui gali būti pasirinktas 35 V kondensatorius.Tai padeda pagerinti ilgalaikį patikimumą ir veikimo stabilumą.

Talpos pasirinkimas

Didesnės talpos vertės dažniausiai naudojamos didelės galios stabilizavimui, pulsacijos mažinimui ir energijos kaupimui, o mažesnės talpos vertės dažnai naudojamos atjungimui, greito atsako grandinėms ir triukšmo filtravimui.

ESR reikalavimai

Programoms su greitu perjungimu paprastai reikia mažesnių ESR verčių, kad būtų išlaikytas stabilus energijos tiekimas ir sumažintas triukšmas.

Dažnos atrankos klaidos

Dažna projektavimo klaida yra kondensatorių pasirinkimas tik pagal talpą, neatsižvelgiant į ESR, bangos srovės reitingą ir darbinę temperatūrą.

Greito perjungimo grandinėse netinkamas kondensatoriaus pasirinkimas gali padidinti triukšmą, šilumos susidarymą ir įtampos nestabilumą.

SMD vs radialiniai kondensatoriai

SMD polimeriniai kondensatoriai dažniausiai naudojami kompaktiškoje elektronikoje, GPU, pagrindinėse plokštėse ir mobiliuosiuose įrenginiuose, o radialiniai kondensatoriai dažniau naudojami pramoniniuose maitinimo šaltiniuose, didesniuose galios keitikliuose ir kiauryminėse PCB konstrukcijose.Pasirinkimas priklauso nuo laisvos PCB vietos, šiluminių reikalavimų, gamybos proceso ir mechaninio patvarumo.

Išvada

Kadangi elektroninės sistemos ir toliau tampa vis greitesnės, mažesnės ir turinčios daugiau galios, aliuminio polimerų kondensatoriai tampa vis svarbesni stabiliam ir efektyviam energijos tiekimui.Dėl mažo ESR, stiprios srovės bangavimo galimybės, greito trumpalaikio atsako ir geresnio šiluminio patikimumo jie yra labai veiksmingi šiuolaikinėse perjungiamose maitinimo sistemose, GPU, AI serveriuose, automobilių elektronikoje ir pramonėje.Tikimasi, kad toliau augant didelio našumo skaičiavimams ir pažangiajai galios elektronikai aliuminio polimerų kondensatoriai išliks svarbia ateities elektronikos dizaino technologija.
