Pagrindai, kuriuos reikia žinoti apie 12 gabaritų laidą
2025-11-17 4280

12 matuoklio laidas yra populiarus namų laidų pasirinkimas, nes jis tvirtas, lengvai valdomas ir puikiai tinka daugelyje kasdienių grandinių.Jis naudojamas lizdams, šviestuvams ir mažiems prietaisams, kuriems reikia patikimos energijos.Šiame straipsnyje aptariama, kas yra 12 gabaritų laidas, jo stiprintuvo reitingas, aliuminio talpa, savybės, naudojimas, tipai, veiksniai, pranašumai ir saugos žingsniai.

Katalogas

Kas yra 12 gabaritų laidas?

12 matuoklio laidas yra vienas iš labiausiai paplitusių laidų dydžių, naudojamų gyvenamosiose ir lengvosiose komercinėse instaliacijose.Matuoja apie 2,05 mm (maždaug 0,081 colio) ir sukuria gerą pusiausvyrą tarp stiprumo ir lankstumas.Jis storesnis nei 14 AWG ir plonesnis nei 10 AWG, todėl tai yra praktiškas pasirinkimas daugeliui 20 amperų grandinės.

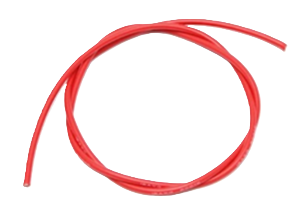

2 pav. Vienetas raudonos 12 dydžio vielos gabalas

Jis plačiai naudojamas elektros lizdams, apšvietimui ir mažiems prietaisams, nes atlaiko vidutines apkrovas ir nėra sunku ištraukti per sienas, vamzdžius ar ankštas vietas.

Amperų įvertinimas 12 gabaritų laidui

12 AWG stiprintuvas priklauso nuo laidininko medžiagos ir izoliacijos tipo.Įprastam darbui gyvenamuosiuose namuose 12 AWG vario galia yra 20 amperų, ​​o tai atitinka labiausiai įprastą šių grandinių pertraukiklio dydį.

Standartiniai reitingai

12 AWG varis: 20 amperų

12 AWG aliuminis: 15 amperų

Atsparumas pagal izoliaciją

60°C izoliacija: 20 amperų

75°C izoliacija: 25 amperai

90°C izoliacija: 30 amperų

Nors izoliacija gali atlaikyti daugiau šilumos ir didesnės srovės, grandinė vis tiek turi likti 20 amperų.Taip yra todėl, kad pertraukiklis, lizdai ir jungikliai paprastai yra skirti 60 °C arba 75 °C temperatūrai, o jūs turite vadovautis žemiausio įvertinimo dalimi.

Dabartinė 12 AWG aliuminio vielos talpa

Aliuminis praleidžia elektrą su didesne varža nei varis, todėl tokio paties dydžio jis teka mažiau srovės.Izoliacijos ir temperatūros rodikliai vis dar svarbūs, tačiau aliuminio laidininkai beveik visada suporuojami su žemesniais pertraukiklio įvertinimais.

Tipiškas aliuminio stiprumas

60°C izoliacija: 15 amperų

75°C izoliacija: 20 amperų

90°C izoliacija: 25 amperai

Dauguma laidų, naudojančių 12 AWG aliuminio, baigiasi 15 amperų pertraukikliu, nes įrenginio gnybtai ir prijungimo taškai dažnai nėra skirti aukštesnei temperatūrai.Aliuminį taip pat reikia specialiai apdoroti galuose, kad būtų išvengta atsipalaidavimo ar oksidacijos.

12 gabaritų laido savybės

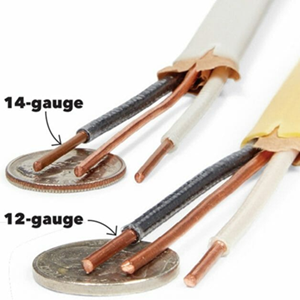

3 pav. 12 dydžio viela yra storesnė ir gali išlaikyti didesnę srovę

Dydis ir storis: Maždaug 2,05 mm skersmens 12 AWG yra tvirtas, bet pakankamai lankstus, kad galėtų dirbti su vidinėmis dėžėmis ir plokštėmis.

Apatiškumas: Paprastai jis naudojamas 20 amperų gyvenamosiose grandinėse, nors idealiomis sąlygomis su aukštos temperatūros izoliacija gali dirbti daugiau.

Elektros varža: santykinai mažas pasipriešinimas padeda sumažinti įtampos kritimą, o tai svarbu ilgesniems važiavimams ir grandinėms su jautriais įrenginiais.

Diegimo paprastumas: Jis gerai išlaiko formą dėžėse, todėl jį galima švariai ir saugiai montuoti.Jis yra standesnis nei 14 AWG, bet suvaldomas net ilgesniam tempimui.

Izoliacijos parinktys: Įprasti tipai yra NM-B, THHN, THWN, UF-B ir XHHW.Kiekvienas iš jų turi savo temperatūros įvertinimą ir yra tinkamas konkrečioms aplinkoms.

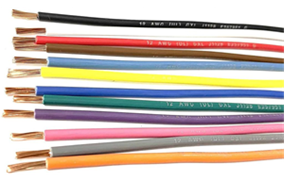

Spalvos identifikavimas: Spalvų kodavimas palengvina montavimą – juoda, raudona ir mėlyna naudojama karštiems laidams, balta arba pilka – neutraliems, o žalias arba plikas varis – įžeminimui.Šis standartizavimas padeda užtikrinti saugumą ir trikčių šalinimą.

Kur naudojamas 12 gabaritų laidas?

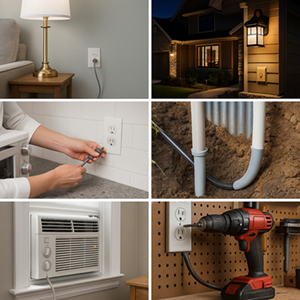

4 pav. Dažniausiai naudojamas 12 gabaritų laidas

Bendra patalpų instaliacija- Tai įprasta standartinėms 20 amperų lizdų grandinėms ir didesnėms apšvietimo grandinėms.Jis gerai veikia ilgiau važiuojant, kai mažesnis įtampos kritimas yra pranašumas.

Virtuvės ir vonios kambariai - Stalviršyje ir GFCI apsaugotuose lizduose dažnai naudojama 12 AWG, nes šiose srityse maitinami didesnės galios prietaisai.

Lauko apšvietimas ir lauko lizdai- Puikiai tinka kraštovaizdžio apšvietimui, apsauginiam apšvietimui ir bendroms lauko talpykloms.

Požeminės tiekimo linijos- Suporuotas su UF-B kabeliu arba įmontuotas į vamzdį, tai patikimas pasirinkimas maitinti pastoges, mažus ūkinius pastatus ir kiemo įrangą.

Maži oro kondicionavimo įrenginiai ir šildytuvai- Langų kintamosios srovės blokai, patalpų šildytuvai ir kiti vidutinės galios prietaisai dažnai remiasi tam skirtomis 20 amperų grandinėmis, naudojančiomis 12 AWG vario.

Lubų ventiliatoriai ir apšvietimas- Jis pakankamai tvirtas, kad būtų galima naudoti mišrias ventiliatoriaus ir apšvietimo apkrovas, nerizikuojant perkaisti.

Garažo ir dirbtuvių grandinės- Jis dažniausiai naudojamas įrankiams ir lizdams, kuriems reikia daugiau talpos nei standartinei 15 amperų grandinei.

Įvairių tipų 12 AWG laidai

5 pav. THHN ir THWN laidas

1. THHN ir THWN- Naudojamas vamzdyje.THHN skirtas sausoms vietoms;THWN prideda apsaugą nuo drėgmės.

6 pav. NM-B laidas, taip pat žinomas kaip Romex

2. NM-B („Romex“)- Standartinis vidaus kabelis, naudojamas sienose, lubose ir grindyse, kur sausos sąlygos.

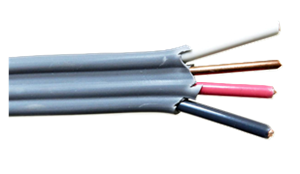

7 pav. UF-B kabelis, skirtas naudoti po žeme ir lauke

3. UF-B- Skirta požeminei arba lauko instaliacijai.Striukė stora ir atspari drėgmei.

8 pav. XHHW laidas turi tvirtą izoliaciją, atsparią karščiui ir drėgmei

4. XHHW- Siūlo aukštą atsparumą karščiui ir drėgmei reiklioje ar drėgnoje aplinkoje.

9 pav. MC (Metalu padengtas) kabelio apsauginis metalinis šarvas aplink laidus

5. MC metalu plakiruotas kabelis- Naudoja metalinius šarvus papildomai fizinei apsaugai.Dažnai naudojamas komercinėse patalpose arba atvirose aikštelėse.

10 pav. TECK90 kabelio skerspjūvis

6.  TECK 90- Kanadoje paplitęs atšiaurioje aplinkoje ir pramonėje dėl savo tvirtos konstrukcijos.

Pav. 11. 12 AWG garsiakalbio laidas ant ritės

7,12 AWG garsiakalbio laidas- Naudojamas ilgiems garso įrašams, kai mažesnis pasipriešinimas padeda išlaikyti garso kokybę naudojant didelės galios stiprintuvus.

Dalykai, kurie turi įtakos 12 AWG stiprintuvų reitingui

12 gabaritų laido pralaidumą įtakoja kelios sąlygos.Nors 12/2, 12/3 ir 12/4 kabeliai naudoja vienodo dydžio laidininkus, jų saugi srovės galia gali keistis priklausomai nuo medžiagos, izoliacijos, aplinkos temperatūros, montavimo būdo ir sujungtų laidų skaičiaus.Šių veiksnių supratimas padeda užtikrinti saugius, kodą atitinkančius laidų prijungimo sprendimus.

Laidininko medžiaga

Vario ir aliuminio laidininkai elgiasi skirtingai.Varis teka daugiau srovės, nes turi mažesnę elektrinę varžą, o aliuminis greičiau įkaista esant tokiai pat apkrovai.

Laido tipas	Vario talpa	Aliuminio talpa	Pastabos
12/2	20 A	15 A iki 17 A	Bendra šaka grandinės
12/3	20 A už dirigentas	15 A iki 17 A	Prideda sekundę karštas laidininkas
12/4	20 A už dirigentas	15 A iki 17 A	Apima keturis izoliuoti laidai

Izoliacijos tipas ir temperatūros įvertinimas

Izoliacijos tipas ir jos temperatūros įvertinimas yra didelė dalis srovės, kurią laidas gali saugiai išlaikyti.Aukštesnės temperatūros laidai gali atlaikyti didesnę srovę, kai sąlygos yra tinkamos.

Izoliacija	Temperatūros įvertinimas	12/2 Ampacity	12/3 Ampacity	12/4 Ampacity
NM-B	60°C	20 A	20 A	20 A
THHN arba THWN	90°C	Iki 30 A	Iki 30 A	Iki 30 A
XHHW	90°C	Iki 30 A	Iki 30 A	Iki 30 A

Aplinkos temperatūra

Aukštesnė aplinkos temperatūra sumažina laido gebėjimą išskirti šilumą, o tai sumažina saugią pralaidumą.12 AWG THHN dažniausiai atliekami šie koregavimai:

Aplinkos temperatūra	12/2 THN	12/3 THHN	12/4 THHN
30°C (86°F)	30 A	30 A	30 A
40 °C (104 °F)	27 A	27 A	27 A
50 °C (122 °F)	24,6 A	24,6 A	24,6 A

Montavimo sąlygos

Kabelio montavimas keičia tai, kaip gerai jis gali išleisti šilumą.Laidai atvirame ore greičiau atšąla, o laidai vamzdeliuose ar po žeme sulaiko daugiau šilumos, nes juos supa medžiaga.

Diegimo tipas	Talpa (12 AWG THHN)	Tipiškas naudojimas
Laisvas oras	Apie 30 A	Lauko bėgimai, kabelių loveliai
Vamzdžiu	Apie 25 A	Vidaus vamzdynai ir lenktynių takai
Po žeme	nuo 20 A iki 25 A	Tiesioginis laidojimas arba palaidotas kanalas

Komplektuojami laidininkai

Kai keli laidai, kuriais teka srovė, įdedami į tą patį kabelį ar kanalą, jie sukuria daugiau šilumos, todėl reikia sumažinti leistiną stiprintuvo vertę.

Laido tipas	Srovę nešantys laidininkai	Reikalingas sumažinimas	Sureguliuotas talpa (90°C THHN)
12/2	2	Nr	30 A
12/3	3	Nr	30 A
12/4	4	Taip (80 procentai)	24 A

Tinkamo laido dydžio pasirinkimo pranašumai

Užkirsti kelią gaisro pavojui- Per mažo dydžio viela sukuria perteklinę šilumą, kuri gali pažeisti izoliaciją ir padidinti gaisro pavojų.

Venkite elektronikos pažeidimų- Įtampos kritimas dėl per mažo laido gali įtempti variklius, elektroniką ir garso sistemas.

Pagerinkite sistemos našumą- Tinkamas vielos matuoklis sumažina energijos nuostolius, palaiko pastovią įtampą ir padeda įrenginiams veikti sklandžiai.

Užtikrinkite kodekso laikymąsi ir lengvesnę priežiūrą- Tinkamas matuoklio pasirinkimas užtikrina įrenginių saugumą, sumažina tikrinimo problemų ir supaprastina būsimą remontą.

Saugos žingsniai prijungiant laidus su 12 AWG

1. Išjunkite maitinimą

Prieš pradėdami dirbti, išjunkite išjungiklį ir patikrinkite, ar maitinimas išjungtas.

2. Naudokite tinkamą pertraukiklį

12 AWG varis turi būti suporuotas su 20 amperų pertraukikliu.

3. Suderinkite izoliaciją su aplinka

Atsižvelgdami į vietą, pasirinkite NM-B, THHN, THWN arba UF-B.

4. Venkite perkrovos

Laikykite nuolatinę apkrovą iki 16 amperų ir nedėkite didelės galios prietaisų vienoje grandinėje.

5.Sąskaita dideliems atstumams

Ilgiems važiavimams naudokite 10 matuoklį, kad sumažintumėte įtampos kritimą.

6. Naudokite tinkamus įrankius

Tinkami pjaustytuvai, nuėmikliai ir atsuktuvai apsaugo nuo žalos.

7. Apsaugokite visus ryšius

Priveržkite visus gnybtus ir įdėkite sujungimus į patvirtintas dėžutes.

8. Laikykitės kodo reikalavimų

Visada patikrinkite NEC taisykles ir vietinius kodus, kad užtikrintumėte atitiktį.

Išvada

12 matuoklio laidas išlieka patikimu pasirinkimu, nes jis siūlo patikimą našumą ir saugų energijos tiekimą.Jo ribų ir tinkamo naudojimo supratimas padės išvengti perkaitimo ir kitų problemų.Turėdami tinkamų žinių, galite pasirinkti tinkamą laidą ir užtikrinti, kad elektros sistema veiktų saugiai.
