Kaip veikia jūsų termostatas ir ką veikia kiekvienas laidas
2025-11-21 3674

Termostatas padeda užtikrinti, kad jūsų namai būtų jaukūs, neeikvodami energijos.Jis gali atrodyti mažas, bet veikia su laidais, jutikliais ir kitomis dalimis, kurias reikia tinkamai prijungti.Kai žinote, kaip šios dalys veikia, tampa lengviau išspręsti mažas problemas arba atnaujinti sistemą.Šiame straipsnyje aptarsime termostato laidus ir termostato dalis.

Katalogas

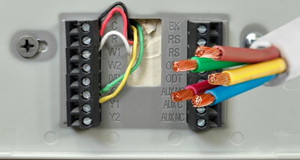

Kas yra termostato laidas?

Termostatas yra mažas prietaisas, kuris tikrina temperatūrą tavo namuose ir pasakys tavo šildymo ar vėsinimo sistema kada pasukti įjungti arba išjungti.Jis pats nesukelia šilumos ar šalčio.Vietoj to jis valdo įrangą, pvz., krosnis, oro kondicionierius, katilus ir šilumos siurblius, kad jie veiktų tik tada, kai reikia.Tai padeda išlaikyti jūsų namų komfortą ir taupyti energiją.

Termostatai būna įvairių tipų.Senesni mechaniniai modeliai naudoja a pagrindinis ciferblatas.Skaitmeniniai termostatai pateikia tikslesnius rodmenis.Išmanieji termostatai gali išmokti jūsų kasdienybę, prisijungti prie Wi-Fiir automatiškai sureguliuokite temperatūrą.Nesvarbu, kokią rūšį turite, pagrindinis tikslas yra tas pats: kad jūsų namai būtų jaukūs be didelių pastangų.

Kaip veikia termostatai?

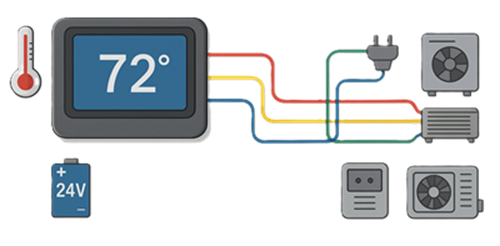

2 pav. Termostatas ir ŠVOK sistema veikia kartu

Termostatas užtikrina, kad jūsų namai būtų jaukūs, nes jaučia patalpų temperatūrą ir signalizuoja, kad ŠVOK sistema veiktų, kai reikia.

Temperatūros jutimas- Senesni termostatai naudoja mechaninius jutiklius, o šiuolaikinių termostatų tikslumas priklauso nuo elektroninių jutiklių.Termostatas nuolat lygina faktinę temperatūrą su jūsų nustatyta temperatūra.

Ryšys su ŠVOK sistema- Žemos įtampos laidai jungia termostatą prie krosnies, oro kondicionieriaus ar šilumos siurblio.Kiekvienas laidas valdo tam tikrą funkciją.Kai termostatas reikalauja šildymo arba vėsinimo, jis užbaigia valdymo grandinę, kuri įjungia atitinkamą įrangą.

Maitinimo šaltinis- Dauguma termostatų naudoja 24 voltų maitinimą iš ŠVOK sistemos.Įprastas laidas užtikrina nuolatinį ekranų, „Wi-Fi“, jutiklių ir automatikos funkcijų maitinimą.

Termostato laidų supratimas

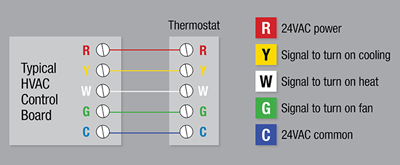

3 pav. Standartinis žemos įtampos termostato laidas

Termostato laidas yra a žemos įtampos kabelis kuris perduoda valdymo signalus tarp termostato ir šildymo ar vėsinimo įrangos.Šie signalai nurodo sistemai, kada reikia šildyti, vėsinti arba įjungti ventiliatorių.Kadangi šie laidai neša tik 24 voltų valdymo galia, jie yra saugesni ir lengviau valdomi nei aukštos įtampos laidai.

Daugumoje termostato kabelių yra kieto vario laidininkai ir yra tokios konfigūracijos kaip 18/2, 18/5 arba 18/8.Pirmasis skaičius rodo vielos matuoklį, o antrasis nurodo atskirų laidų skaičių viduje.Daugiau laidų leidžia palaikyti tokias funkcijas kaip kelių pakopų šildymas arba vėsinimas, išmaniojo termostato maitinimas ir drėgmės valdymas.

Kai termostato kabeliai eina per bendras vėdinimo patalpas, statybos kodeksuose dažnai reikalaujama, kad laidas atitiktų oro srautą.Šio tipo kabeliams naudojamas ugniai atsparus apvalkalas, skirtas apriboti dūmus ir sumažinti gaisro pavojų.Jei laidai yra nutiesti už šių erdvių, paprastai priimtini standartiniai stovai arba bendrosios paskirties kabeliai.

Termostato laidų ir valdymo sistemų palyginimas

Žemos įtampos ir linijinės įtampos termostato laidai

Tipas laidų	Įtampa	Kur Jis naudojamas	Viela Charakteristikos	Suderinamas Termostatai	Kaip identifikuoti
Žemos įtampos laidai	24 voltai	Centrinės ŠVOK sistemos, dujos ir alyva krosnys, katilai, šilumos siurbliai	Plona, spalvota 18 dydžio kieta medžiaga variniai laidai	Standartinis skaitmeninis, programuojamas, ir išmanieji Wi-Fi termostatai	Ieškokite kelių mažų spalvų laidai, prijungti prie pažymėtų gnybtų, tokių kaip R, W, Y, G, C, O/B
Linijinės įtampos laidai	Nuo 120 iki 240 voltų	Elektriniai grindų šildytuvai, spindulinis elektrinis šildymas, kai kurios senesnės elektros sistemos	Stori laidai, dažniausiai jungiami su vielinėmis veržlėmis;neša buitinę elektros apkrovą	Reikia linijos įtampos termostatų tik	Ieškokite didelių laidų, vielos veržlių, arba įtampos ženklai, pvz., 120 V arba 240 V;išmanieji termostatai nesuderinami

Susisiekiantys termostatai ir nekomunikuojantys termostatai

Tipas	Kaip Tai veikia	Savybės	Suderinamumas	Geriausia Už
Nesijungiantys termostatai	Naudoja atskirus laidus, su kiekvienu laidas, atliekantis vieną funkciją, pvz., šildymo, vėsinimo, ventiliatoriaus ar maitinimo	Paprasti laidai, lengvas montavimas, plačiai remiamas	Veikia su dauguma standartinių ŠVOK sistemos	Namai su tradicine ŠVOK sąrankos arba pagrindiniai atnaujinimai
Ryšio termostatai	Naudoja skaitmeninį ryšį tarp termostato ir ŠVOK valdymo plokštės vietoj vieno laido per funkcija	Gali reguliuoti ventiliatoriaus greitį, atramą daugiapakopis šildymas ir vėsinimas, bei teikia sistemos diagnostiką	Priklausomai nuo prekės ženklo;ne galima keisti su standartiniais termostatais	Pažangi, didelio efektyvumo ŠVOK sistemos, kurioms reikalingas integruotas valdymas

2–8 laidų termostatų supratimas

Termostatai paprastai naudoja nuo dviejų iki aštuonių laidų, atsižvelgiant į ŠVOK sistemą ir norimas funkcijas.Šiuolaikiniuose namuose dažnai naudojama penkių laidų sąranka, nes ji palaiko ir šildymą, ir vėsinimą, o išmaniesiems termostatams užtikrina nuolatinį maitinimą.

4 pav. 2 laidų termostato kabelis

2 laidų termostatas: Naudojamas paprastose tik šildymo sistemose, tokiose kaip krosnys.Vienas laidas tiekia maitinimą.Kitas reikalauja šilumos.

Pav. 5. 3 laidų termostato kabelis

3 laidų termostatas: Dažnas katiluose, senesnėje šildymo įrangoje ir kai kuriuose vandens šildytuvuose.Trečiasis laidas gali valdyti ventiliatorių arba tarnauti kaip bendra jungtis.

6 pav. 4 laidų termostato kabelis

4 laidų termostatas: randama namuose su pagrindinėmis šildymo ir vėsinimo sistemomis arba pradinio lygio šilumos siurbliais.Laidai paprastai jungiami prie maitinimo, šilumos, aušinimo ir ventiliatoriaus gnybtų.

7 pav. 5 laidų termostato kabelis

5 laidų termostatas: Šiandien labiausiai paplitusi sąranka.Palaikomas šildymas, vėsinimas, ventiliatoriaus valdymas ir specialus bendras laidas, skirtas išmaniesiems termostatams maitinti.

8 pav. 6 laidų termostato kabelis

6 laidų termostatas: Naudojamas sistemose su dviejų pakopų šildymo ar vėsinimo arba šilumos siurbliais su reversiniais vožtuvais.

Pav. 9. 7 laidų termostato kabelis

7 laidų termostatas: palaiko pažangias sistemas, apimančias kelių pakopų šildymą ir vėsinimą, papildomą šildymą arba specializuotus valdiklius.

10 pav. 8 laidų termostato kabelis

8 laidų termostatas: Sukurta sudėtingoms sąrankoms, paprastai šilumos siurbliams su keliais šildymo ir vėsinimo etapais.

Termostato laido spalvų kodavimas

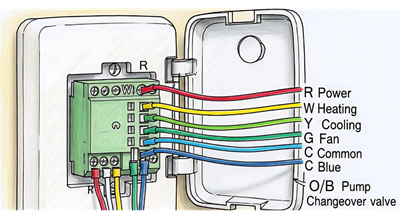

11 pav. Termostato laido spalvų kodavimas

Raudona viela (R, RC, RH)

Raudonas laidas tiekia 24 voltų maitinimą iš transformatoriaus į termostatą.Jis yra beveik visose sistemose.Dauguma šiuolaikinių termostatų naudoja R terminalą, o senesnėse sistemose gali būti RC ir RH aušinimo ir šildymo transformatoriams.Jei yra ir RC, ir RH, raudonas laidas gali būti padalintas.

Balta viela (W arba W1, W2)

Balta viela valdo šildymą.Vienpakopėse sistemose jungiasi prie W arba W1.Daugiapakopėse sistemose papildomas W2 laidas valdo antrąją šilumos pakopą.Šis laidas paprastai jungia termostatą prie krosnies arba šildymo įrangos.

Žalia viela (G)

Žalia viela valdo patalpų ventiliatorių.Jis jungiamas prie G gnybto ir leidžia termostatui paleisti ventiliatorių nepriklausomai nuo šildymo ar vėsinimo.

Geltona arba mėlyna viela (Y arba Y1, Y2)

Geltona viela dažniausiai naudojama aušinimui.Jis jungiasi prie Y gnybto ir signalizuoja oro kondicionieriaus kompresorių.Kai kuriose sistemose vietoj geltonos spalvos naudojama mėlyna.Daugiapakopėse aušinimo sistemose gali būti Y2 laidas, kartais šviesiai mėlynas, skirtas valdyti antrąjį aušinimo etapą.

Juoda arba mėlyna viela (C laidas)

Bendras laidas užbaigia 24 voltų grandinę ir tiekia nepertraukiamą maitinimą termostatui.Paprastai jis yra juodas arba mėlynas.Išmanieji termostatai naudoja C laidą, kad maitintų ekranus, „Wi-Fi“ ir vidinius jutiklius.Senesnėse sistemose gali nebūti C laido, tačiau prireikus yra adapterių.

Oranžinė arba tamsiai mėlyna viela (O/B)

Šilumos siurblių sistemose reversiniam vožtuvui naudojamas oranžinis arba tamsiai mėlynas laidas.Šis vožtuvas perjungia šilumos siurblį tarp šildymo ir vėsinimo režimų.Konkreti O arba B laido funkcija gali skirtis priklausomai nuo gamintojo, todėl svarbu patikrinti įrangos vadovą.

Papildomi laidai pažangiose sistemose

Pažangesnėse ŠVOK sistemose gali būti papildomų laidų, skirtų tokioms funkcijoms kaip:

Šviesiai mėlynas Y2 skirtas antros pakopos vėsinimui

Ruda W2 antros pakopos šildymui

Ruda E avariniam šildymui

Drėkintuvų, sausintuvų, papildomos šilumos ar vėdinimo valdiklių laidai

Šie laidai yra mažiau paplitę pagrindinėse gyvenamosiose sistemose, tačiau jie yra daugiapakopėje arba didelio efektyvumo įrangoje.

Ką daro rečiau paplitę termostato laidai?

L Viela: Naudojamas senesniuose indikatoriaus lempučių termostatuose.Šiuolaikiniams termostatams jo prireikia retai.

S, S1, S2: Prijunkite prie lauko temperatūros jutiklių.Išmanieji termostatai paprastai nepaiso šių laidų.

G2, G3, GL, GM, GH: Naudojamas sistemose su keliais ventiliatoriaus greičiais.Dažnai reikalingas profesionalus montavimas.

Y3: rodo trečios pakopos aušinimą.Retas ir paprastai nesuderinamas su dauguma išmaniųjų termostatų.

W3: valdo trečiosios pakopos šildymą arba avarinį šildymą.Prieš įrengiant išmanųjį termostatą, reikia atidžiai įvertinti.

O ir B laidai: valdykite šilumos siurblio atbulinį vožtuvą.Tinkama konfigūracija yra svarbi tinkamam šildymui ir vėsinimui.

Drėkintuvo ir sausinimo laidai: Etiketės apima H, HUM, HUM1, H2 ir D, DH, DHUM.Naudojamas viso namo oro kokybės sistemose.

Ką daryti, jei jūsų sistemoje nėra C laido?

Jei jūsų namuose nėra a C viela, vis tiek turite keletą paprastų būdų įdiegti išmanųjį termostatą.Viena iš galimybių yra naudoti C laido adapterį, dar vadinamą a galios ilgintuvo rinkinys, kuris sukuria C laido jungtį, jei jūsų sistemoje yra tinkami gnybtai.Kitas variantas yra naudoti G laidas kaip C laidą, perkeldami ventiliatoriaus laidą į C terminalas, bet tai reiškia, kad prarasite tik ventiliatoriaus nustatymą.Taip pat galite įdiegti mažą 24 voltų transformatorius, kuris suteikia termostatui savo maitinimo šaltinį, jei jūsų valdymo plokštėje nėra C gnybto, nors tam reikia prijungti papildomą laidą.Kai kurie išmanieji termostatai yra sukurti taip, kad veiktų išvis be C laido ir veiktų su baterijomis arba mažos galios grandinėmis, tačiau šie modeliai gali būti ne tokie tikslūs ar patikimi, kaip tie, kuriuose yra tikra C laido jungtis.

Žingsnis po žingsnio termostato montavimas

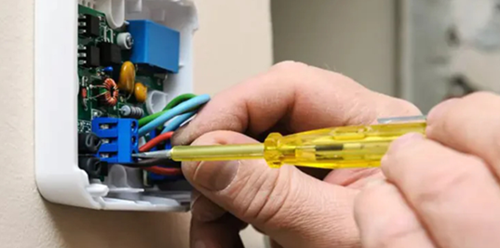

12 pav. Termostato įrengimas arba trikčių šalinimas

1. Išjunkite maitinimą- Išjunkite ŠVOK sistemą prie pertraukiklio.

2. Išimkite seną termostatą- Nuimkite priekinę plokštę, bet kol kas palikite prijungtus laidus.

3. Nuotraukų ir etikečių laidai- Naudokite etiketes arba juostą, kad pažymėtumėte kiekvieną laidą pagal gnybtą.

4. Atjunkite laidus ir nuimkite pagrindą- Atlaisvinkite gnybtus, pritvirtinkite atsilaisvinusius laidus ir nuimkite seną galinę plokštę.

5. Įdiekite naują bazę- Perkiškite laidus per naują pagrindą ir pritvirtinkite jį lygiai ant sienos.

6. Prijunkite laidus- Prijunkite laidus prie gnybtų.Užfiksuokite jungtis ir patikrinkite, ar nėra reikiamo bendro laido.

7. Prijunkite priekinį dangtelį ir atkurkite maitinimą- Užfiksuokite termostato priekinę plokštę ir vėl įjunkite maitinimą.

8. Konfigūruoti ir išbandyti- Vykdykite termostato nustatymo instrukcijas ir patikrinkite šildymo, vėsinimo ir ventiliatoriaus režimus.

Dažnos laidų klaidos, kurių reikia vengti

Rc ir Rh maišymas- Tai gali sustabdyti jūsų šildymo ar vėsinimo įsijungimą, nes kiekvienas terminalas valdo skirtingą sistemą.

Pasitikėkite laidų spalvomis, o ne gnybtų etiketėmis- Laidų spalvos ne visada yra tinkamos, todėl visada prijunkite laidus prie pažymėtų gnybtų.

Rc-Rh trumpiklio pamiršimas arba netinkamas elgesys- Be trumpiklio sistemos su vienu maitinimo šaltiniu gali tinkamai neveikti.

Painioja O/B ir W šilumos siurbliuose- Sumaišius juos, šilumos siurblys gali veikti netinkamu režimu.

Nenaudojamus laidus paliekant atvirus- Atviri laidai gali sukelti trumpuosius jungimus arba sugadinti sistemą, todėl saugiai juos uždenkite arba pritvirtinkite.

Išvada

Termostatas atlieka svarbų vaidmenį šildant ir vėsinant jūsų namus.Kai suprasite, ką veikia laidai, kaip sistema jungiasi prie jūsų ŠVOK įrangos ir kaip veikia skirtingi termostatų tipai, galite įdiegti, pakeisti arba šalinti sąrankos triktis mažiau įtempdami.Atlikus tinkamus veiksmus ir šiek tiek prižiūrėjus, jūsų sistema veiks sklandžiai, o jūsų namuose bus patogu ištisus metus.
