Kas yra „Buck“ keitiklis ir kaip jis veikia?
2026-04-07 604

Buck keitikliai yra plačiai naudojami elektroninėse sistemose, siekiant efektyviai sumažinti įtampą.Jie padeda užtikrinti stabilią ir patikimą galią, tuo pačiu sumažinant energijos nuostolius.Šiame straipsnyje aptarsime buck keitiklių pagrindus, komponentus, darbo režimus, bangų formas, valdymo būdus, tipus, projektavimo gaires, nuostolius, pranašumus ir pritaikymą.

Katalogas

Kas yra „Buck Converter“.

DC-DC keitikliai konvertuoja vieną nuolatinės srovės įtampos lygį į kitą nuolatinės srovės įtampos lygį. Buck keitikliai specialiai naudoja didelės spartos perjungimo ir energijos kaupimo komponentus, kad padidintų įėjimo įtampą į žemesnę išėjimo įtampą.

Išėjimo įtampa apskaičiuojama taip:

Vout = D × Vin

kur D yra darbo ciklas, kuris parodo laiko, per kurį jungiklis yra įjungtas per perjungimo ciklą, santykį.

Buck keitiklio komponentai

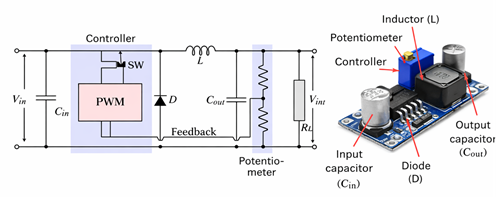

2 pav. Buck keitiklio grandinė ir komponentai

Jungiklis (MOSFET): Valdykite energijos srautą

Induktorius: Energijos kaupimas ir išleidimas

Diodinis / sinchroninis jungiklis: Pateikiamas dabartinis kelias

Kondensatorius: Sklandi išėjimo įtampa

Valdiklis: Sureguliuokite išėjimo įtampą

Kaip veikia Buck konverteris

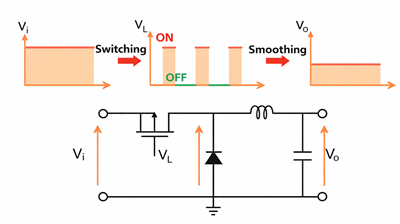

3 pav. Buck keitiklio veikimas ir bangų formos

Buck konverteris veikia perjungdamas dvi būsenas.Per įjungti būseną, srovė teka per induktorių ir jame kaupiama energija.Per išjungti būseną, induktorius išleidžia savo sukauptą energiją į apkrovą, palaikydamas nuolatinį srovės srautą.Šis perjungimo veiksmas sukuria a trikampė bangos forma induktoriaus srovėje ir sukuria beveik pastovią išėjimo įtampą dėl kondensatoriaus išlyginamojo poveikio.

Buck konverteris gali veikti dviem režimais.Į nuolatinio laidumo režimas (CCM), induktoriaus srovė niekada pasiekia nulis, todėl sumažėja pulsacija ir stabilesnis veikimas, tinkantis didelės apkrovos sąlygomis.Į nenutrūkstamo laidumo režimas (DCM), induktoriaus srovė lašai į nulis per kiekvieną ciklą, dėl kurio atsiranda didesnis pulsavimas ir paprastai atsiranda esant nedidelėms apkrovoms.

Buck konverterio bangos formos apima a kvadratinės bangos forma jungiklio įtampai, a trikampė bangos forma induktoriaus srovei ir beveik pastovią išėjimo įtampą su nedideliu pulsavimu.Išėjimo įtampą daugiausia valdo darbo ciklas PWM (impulso pločio moduliacija), kuris reguliuoja, kiek laiko jungiklis bus ĮJUNGTAS, ir PFM (impulso dažnio moduliacija), kuris reguliuoja perjungimo dažnį.

Buck keitiklių tipai

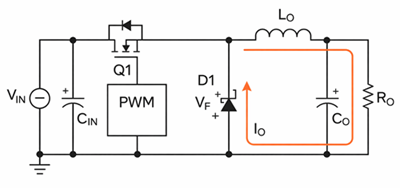

4 pav. Nesinchroninio „Buck“ keitiklio grandinė

Nesinchroninis „Buck“ keitiklis

• Naudokite jungiklį ir diodą

• Paprasta ir maža kaina

• Sumažėjęs efektyvumas dėl diodų nuostolių

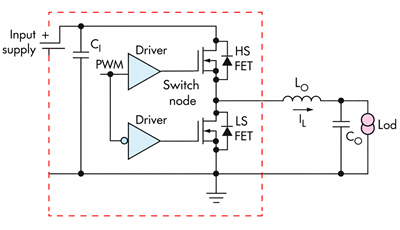

5 pav. Sinchroninis „Buck“ keitiklis su dviem MOSFET jungikliais

Sinchroninis „Buck“ keitiklis

• Naudokite du jungiklius (vietoj diodų)

• Didesnis efektyvumas

• Sumažinkite šilumą, ypač esant didelėms srovėms

„Buck“ keitiklio projektavimo vadovas

Induktorius valdo srovės pulsaciją ir nustato darbo režimą, o MOSFET turi saugiai valdyti reikiamą įtampą ir srovę.Diodas arba sinchroninis jungiklis veikia efektyvumą išjungus būseną, o kondensatorius sumažina išėjimo pulsaciją, o pirmenybė teikiama mažo ESR kondensatoriams.

Pavyzdys: nuo 12 V iki 2,5 V, 1 A

Duota:

• Įėjimo įtampa: 12V

• Išėjimo įtampa: 2,5V

• Išėjimo srovė: 1A

1 veiksmas: Darbo ciklas

D = 2,5 / 12 = 0,208

2 veiksmas: Induktoriaus pasirinkimas Maždaug 200 µH induktorius palaiko nuolatinį laidumą.

3 veiksmas: Dabartiniai skaičiavimai

Pulsacijos srovė ≈ 0,198 A

Didžiausia srovė ≈ 1,099 A

4 veiksmas: komponentų pasirinkimas

Naudojamas Schottky diodas, siekiant sumažinti nuostolius, o MOSFET parenkamas tinkamas įtampa ir srovė, kad būtų užtikrintas saugus veikimas.Maždaug 50 µF kondensatorius naudojamas siekiant sumažinti išvesties pulsaciją.Apskritai, geras dizainas suderina efektyvumą, dydį, kainą ir šilumines savybes.

Buck keitiklio nuostoliai ir efektyvumas

Elektros nuostoliai

Pagrindiniai elektros nuostoliai keitiklyje atsiranda dėl kelių komponentų.MOSFET patiria ir laidumo, ir perjungimo nuostolius, o diodas patiria nuostolių dėl tiesioginės įtampos kritimo.Induktorius sukelia nuostolius dėl savo apvijos varžos (vario nuostolių) ir magnetinės šerdies nuostolių, o kondensatorius taip pat sukelia nuostolius dėl savo ekvivalentinės serijinės varžos (ESR).

Didesnis dažnis – mažesni komponentai, bet didesni perjungimo nuostoliai

Mažesnis pulsavimas – geresnis efektyvumas, bet didesni komponentai

Optimizavimo metodai

Efektyvumą galima pagerinti naudojant mažo ESR kondensatorius, taikant sinchroninį ištaisymą, optimizuojant perjungimo valdymą ir tobulinant PCB išdėstymą, siekiant sumažinti nuostolius ir triukšmą.Didelės srovės sistemose daugiafaziai keitikliai dar labiau padidina efektyvumą ir šiluminį našumą, paskirstydami apkrovą kelioms fazėms.

„Buck Converter“ privalumai ir trūkumai

Argumentai "už"

• Didelis efektyvumas (>90 %)

• Paprasta ir patikima

• Kompaktiškas dizainas

Minusai

• Sumažinkite tik įtampą

• Įvesties srovė yra triukšminga

• Reikalingas filtravimas ir apsauga

„Buck Converter“ programos

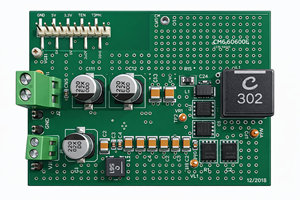

6 pav. Buck keitiklis, naudojamas maitinimo šaltinio programose

Maitinimo sistema - Adapteriai, pakrovėjai, nuolatinės srovės paskirstymas

Telekomunikacijos - Stabili įtampa jautrioms grandinėms

Automobilių elektronika - Valdymo sistemos, informacinė ir pramoginė įranga, apšvietimas

Atsinaujinanti energija - Saulės reguliavimas

Nešiojamas įrenginys - Efektyvus akumuliatoriaus naudojimas

Pramoninė sistema - Valdikliai, davikliai, automatika

Didelio našumo sistema - Tikslus didelės srovės maitinimo šaltinis

Išvada

Buck keitikliai yra paprasti, veiksmingi ir plačiai naudojami įtampai sumažinti.Tinkamai parinkus dizainą ir komponentus, jie gali užtikrinti stabilią išvestį ir didelį našumą, todėl yra plačiai naudojami daugelyje elektroninių programų.
