Kas yra linijinė pavara ir kaip ji veikia
2026-01-16 2145

Linijinė pavara yra įtaisas, padedantis daiktus perkelti tiesia linija.Linijinė pavara gali stumti, traukti, kelti ar slysti objektus.Šiame straipsnyje paaiškinama, kas yra linijinė pavara, kaip ji veikia, pagrindinės dalys, skirtingi tipai ir kur ji naudojama.Taip pat parodoma, kaip valdyti linijinę pavarą naudojant Arduino ir kaip pasirinkti tinkamą.

Katalogas

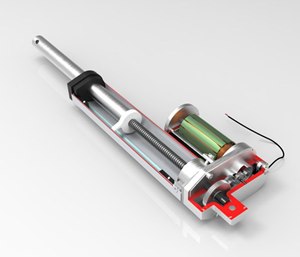

1 pav. Linijinės pavaros

Linijinių pavarų supratimas

A linijinė pavara yra įrenginys, kuris sukuria tiesią, o ne sukamąjį judėjimą.Linijinės pavaros, naudojamos objektams stumti, traukti, kelti ar slysti kontroliuojamu būdu.Nors elektros variklis tik sukasi, linijinė pavara pakeičia šį sukimosi judesį į priekį ir atgal, o tai reikalinga daugelyje mašinų ir sistemų.

Dauguma linijinių pavarų naudoja variklį, krumpliaračius ir varžtą arba strypą.Įjungus maitinimą, variklis sukasi ir varo pavaras.Krumpliaračiai sukasi varžtą, todėl strypas pasislenka arba išeina.Šio judesio greitis ir jėga priklauso nuo pavaros konstrukcijos ir pavaros nustatymo.Jungiklis arba valdiklis gali pakeisti judėjimo kryptį ir sustabdyti pavarą tam tikroje padėtyje.

Linijinės pavaros randamos automatikos sistemose, robotikoje, reguliuojamuose balduose, medicinos prietaisuose ir pramoninėje įrangoje.Jie parenkami dėl paprasto veikimo, pastovaus veikimo ir lengvo valdymo.

Pagrindinės linijinės pavaros dalys

Linijinė pavara yra sudaryta iš kelių pagrindinių dalių, kurios kartu sukuria tiesią judėjimą.Kiekviena dalis atlieka paprastą vaidmenį.

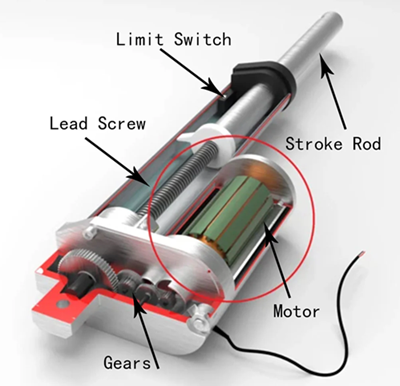

2 pav. Linijinės pavaros dalys

• Variklis - variklis yra pavaros jėgos šaltinis.Įjungus elektrą, jis sukasi ir pradeda judėjimo procesą.

• Pavaros (greičių dėžė) - pavaros prijungiamos prie variklio.Pavaros sulėtina variklio greitį ir padidina jėgą, todėl judesys tampa stipresnis ir labiau kontroliuojamas.

• Švino varžtas / pavaros varžtas - švino varžtas yra besisukantis velenas pavaros viduje.Kai jis sukasi, sukimosi judesys pakeičiamas tiesiu.

• Strypas (pailginimo velenas) - strypas yra judanti dalis, kuri įeina ir išeina.Strypas yra dalis, kuri stumia arba traukia objektą.

• Būstas (kėbulas) - korpusas sulaiko visas dalis ir apsaugo jas nuo dulkių ir pažeidimų.

• Ribiniai jungikliai - ribiniai jungikliai sustabdo strypą, kai jis pasiekia savo eigos pabaigą.Ribiniai jungikliai padeda išvengti žalos ir saugo pavarą.

Kaip veikia linijinė pavara

Linijinė pavara veikia pagal sukimosi judesį paverčiant tiesiu judesiu.Pavaros viduje yra mažas variklis, kai kurios pavaros ir strypas arba varžtas.Kai tiekiama elektra, variklis pradeda suktis.

Kai variklis sukasi, tai suka pavaras.Šios pavaros suka varžtą pavaros viduje.Kai varžtų posūkiai, strypas juda į išorę arba į vidų tiesia linija.Taip pavara stumia arba traukia daiktą.Jei variklis sukasi priešinga kryptimi, strypas juda atgal.

Linijinės pavaros judėjimą galite valdyti paprastu jungikliu arba valdikliu.Tai leidžia perkelti meškerę į priekį, atgal arba sustabdyti ją tam tikroje padėtyje.

Linijinių pavarų tipai

Linijinės pavaros yra sugrupuotos pagal tai, kaip jos sukuria judėjimą.Kiekvienas tipas veikia skirtingai ir tinka skirtingoms užduotims.

Elektrinės linijinės pavaros

Elektrinės linijinės pavaros veikia su elektros varikliu.Kai tiekiama maitinimas, variklis sukasi ir perkelia varžtą pavaros viduje.Šis veiksmas stumia arba traukia strypą tiesia linija.Šios pavaros užtikrina sklandų judėjimą, paprastą krypties valdymą ir tikslius stabdymo taškus.Elektrinės linijinės pavaros puikiai tinka projektams, kuriuose reikalingas švarus veikimas ir lengvas valdymas.

Hidraulinės linijinės pavaros

Hidraulinės linijinės pavaros juda naudojant suslėgtą skystį, dažniausiai alyvą.Kai skystis patenka į cilindrą, jis stumia stūmoklį pirmyn arba atgal.Šis tipas gali atlaikyti labai dideles apkrovas ir stiprias jėgas.Hidraulinės linijinės pavaros matomos didelėse mašinose, kur svarbu stiprumas.

Pneumatinės tiesinės pavaros

Pneumatinės linijinės pavaros naudoja suslėgtą orą, kad judėtų stūmoklis vamzdžio viduje.Kai oras patenka į vieną pusę, stūmoklis slysta tiesia kryptimi.Šios pavaros greitai reaguoja ir gerai veikia sistemose, kurioms reikia greito judėjimo.Pneumatinės linijinės pavaros yra paprastos konstrukcijos, tačiau jų veikimas priklauso nuo oro tiekimo.

Mechaninės (sraigtinės) tiesinės pavaros

Mechaninės linijinės pavaros juda rankiniu būdu, pavyzdžiui, sukant varžtą, ratą ar rankeną.Varžtui pasisukus, strypas juda pirmyn arba atgal.Šioms pavaroms nereikia elektros ar skysčio slėgio.Mechaninės linijinės pavaros yra lengvai suprantamos ir leidžia tiesiogiai valdyti judėjimą.

Pjezoelektrinės tiesinės pavaros

Pjezoelektrinės linijinės pavaros veikia naudojant specialias medžiagas, kurios šiek tiek keičia formą, kai įjungiama elektra.Šis nedidelis pokytis sukuria labai smulkų linijinį judesį.Nors judėjimo atstumas nedidelis, valdymas itin tikslus.Pjezoelektrinės linijinės pavaros tinka užduotims, kuriose reikia nedidelio ir tikslaus judėjimo.

Linijinės pavaros taikymas

Linijinės pavaros yra toliau pateiktuose įrenginiuose ir sistemose:

Automatika ir robotika - linijinės pavaros padeda perkelti rankas, slankiklius ir įrankius.Linijinis leidžia mašinoms tiksliai ir tiesia kryptimi atlikti pakartotinius veiksmus.

Reguliuojami baldai - linijinės pavaros leidžia baldams sklandžiai judėti.Linijinės pavaros padeda pakelti arba nuleisti reguliuojamas lovas, stalus, stovinčius stalus ir atlošimo mechanizmus.

Medicinos įranga - linijinės pavaros padeda sureguliuoti ligoninių lovas, apžiūros stalus ir pacientų liftus.Jų kontroliuojamas judėjimas padeda užtikrinti komfortą ir tikslią padėtį.

Pramoninės mašinos - Daugelis mašinų naudoja linijines pavaras, kad judėtų dalis, presuotų medžiagas ar padėtų įrankius.Linijinės pavaros palaiko tolygų judėjimą ir kontroliuojamą jėgą gamybos sistemose.

Automobilių sistemos - Linijinės pavaros padeda reguliuoti sėdynę, durų užraktus, bagažinės atlaisvinimo sistemas ir ventiliacijos valdiklius.Jie padeda užtikrinti sklandų ir kontroliuojamą judėjimą transporto priemonės viduje.

Namų ir išmaniosios sistemos - Linijinės pavaros palaiko langų atidarytuvus, užuolaidų sistemas ir išmaniųjų namų projektus.Linijinės pavaros suteikia paprastą motorizuotą judėjimą, kurį galima valdyti jungikliais arba valdikliais.

Kaip valdyti linijines pavaras naudojant „Arduino“.

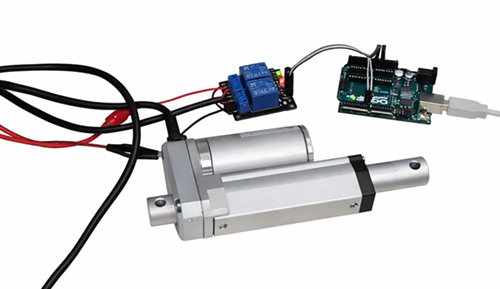

3 pav. Linijinių pavarų valdymas su Arduino

A linijinė pavara galima valdyti naudojant Arduino siunčiant paprastus signalus, liepiančius judėti pirmyn, judėti atgal arba sustoti.Kadangi linijinei pavarai reikia daugiau galios, nei gali suteikti „Arduino“, variklio tvarkyklė arba relės modulis yra tarp „Arduino“ ir pavaros.Arduino siunčia valdymo signalus į šį modulį, o modulis saugiai tiekia maitinimą pavarai.

Kai Arduino pakeičia signalą, pavaros viduje esantis variklis sukasi kita kryptimi.Dėl to pavaros strypas pasislenka arba juda atgal tiesia linija.Naudodamas pagrindinį kodą, Arduino gali valdyti, kada pavara juda ir kada sustoja.Taip pat galima pridėti mygtukų arba jutiklių, kad pavara reaguotų į jūsų įvestį.

Elektrinės vs hidraulinės vs pneumatinės tiesinės pavaros

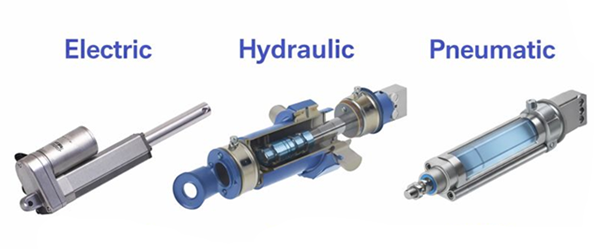

4 pav. Elektrinės ir hidraulinės ir pneumatinės tiesinės pavaros

Žemiau esančioje lentelėje parodytas elektrinių, hidraulinių ir pneumatinių linijinių pavarų palyginimas, kad būtų lengviau suprasti, kuris tipas atitinka jų poreikius.

Funkcija	Elektrinis Linijinė pavara	Hidraulinis Linijinė pavara	Pneumatinis Linijinė pavara
Maitinimo šaltinis	Elektra	Suslėgtas skystis (aliejus)	Suslėgtas oras
Kaip tai juda	Variklis suka varžtą pajudinti strypą	Skysčio slėgis stumia stūmoklį	Oro slėgis juda a stūmoklis
Priverstinė išvestis	Vidutinė jėga	Labai didelė jėga	Nuo mažos iki vidutinės jėgos
Greitis	Lėtas iki vidutinis	Vidutinis	Greitai
Kontrolė	Lengvai valdomas ir sustokite nustatytose padėtyse	Sunkiau kontroliuoti tiksliai	Ribotos pareigos kontroliuoti
Tikslumas	Aukštas	Vidutinis	Žemas
Švarus veikimas	Švarus, jokių nutekėjimų	Gali nutekėti alyva	Švarus oras, bet triukšmingas
Reikalinga papildoma įranga	Maitinimo šaltinis ir valdiklis	Siurblys, vožtuvai, skystis bakas	Oro kompresorius
Priežiūra	Žemas	Aukštas	Vidutinis
Geriausias skirtas	Automatika, robotika, baldai	Sunkiosios mašinos, statyba	Greita gamykla judesiai

Kaip pasirinkti tinkamą linijinę pavarą

Tinkamos linijinės pavaros pasirinkimas prasideda nuo supratimo, ką pavara turi daryti.Patikrinę šiuos veiksnius toliau, galite pasirinkti linijinę pavarą, kuri saugiai ir efektyviai tinka jūsų projektui.

Pirma, apsvarstykite apkrovą ar jėgą reikalaujama.Pavara turi būti pakankamai stiprus stumti ar traukti daiktą be įtampos.Toliau pagalvokite apie smūgio ilgis, tai yra iki to, kiek reikia, kad meškerykotis pajudėtų arba išstumtų.

The judėjimo greitis taip pat svarbu.Kai kurias užduotis reikia atlikti lėtai ir sklandžiai, o kitas – greičiau.Taip pat turėtumėte patikrinti maitinimo šaltinis, pvz., elektrinis, hidraulinis ar pneumatinis, ir įsitikinkite, kad tai atitinka tai, kas yra jūsų sistemoje.Galiausiai apsvarstykite kontrolės metodas ir darbo aplinka.

Nuspręskite, ar jums reikia paprasto jungiklio valdymo, ar tikslesnio padėties nustatymo.Taip pat pagalvokite apie tokius veiksnius kaip erdvė, triukšmo lygis, ir ekspozicija dulkėms ar drėgmei.

Išvada

Linijinės pavaros padeda sukurti tiesų ir kontroliuojamą judėjimą daugelyje sistemų.Suprasdami, kaip jie veikia, jų dalis ir tipus, tampa lengviau juos teisingai naudoti.Žinodami, kur jie taikomi ir kaip pasirinkti tinkamą pavarą, galite geriau įgyvendinti projektus.
