Kas yra akselerometras: kaip jie veikia ir kur jie naudojami
2025-12-16 2655

Akselerometras yra jutiklis, naudojamas aptikti judėjimą, vibraciją ir kryptį.Akselerometras yra telefonuose, transporto priemonėse, mašinose ir daugelyje elektroninių prietaisų.Šiame vadove paaiškinama, kas yra akselerometras, kaip jis veikia, jo tipai, naudojimas ir kaip jį pasirinkti bei įdiegti.

Katalogas

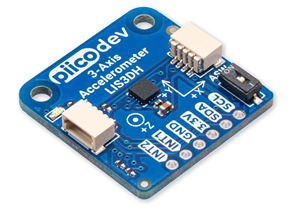

1 pav. Akselerometras

Akselerometro apžvalga

Akselerometras yra jutimo prietaisas, matuojantis judesį.Pagreičio matuoklis gali pasakyti, kada kažkas juda, dreba, pakrypsta, įsibėgėja ar sulėtėja.Akselerometras taip pat jaučia gravitacijos trauką, kuri padeda nustatyti kryptį ir padėtį.Akselerometro viduje yra maža dalis, kuri juda, kai prietaisas juda.Kai ši dalis juda, jutiklis pakeičia ją į elektrinį signalą.Šis signalas parodo, koks stiprus yra judėjimas ir kokia kryptimi jis vyksta.Pagreičio matuoklis gali nustatyti, ar objektas greitėja, sulėtėja, pakrypsta ar vibruoja.

Kaip veikia akselerometras

Kaip minėta aukščiau, akselerometras veikia judesio jutimas ir judėjimo pokyčius ir paverčiant juos elektriniu signalu.Prietaiso viduje yra labai maža vidinė masė, kuri reaguoja į judesį, vibraciją ar jėgą.Įrenginiui įsibėgėjus, ši masė šiek tiek pasislenka ir dėl to pasikeičia elektrinės savybės, pvz., talpa, varža ar elektros krūvis, priklausomai nuo jutiklio konstrukcijos.

Pagreičio matuoklis matuoja šį pokytį išilgai vienos, dviejų ar trijų ašių, leidžiantis aptikti kryptį, vibraciją ir orientaciją.Gravitacija taip pat veikia vidinę masę, todėl galima pajusti pasvirimą ir padėtį.Tada jutiklio sukurtas mažas elektrinis signalas sustiprinamas, filtruojamas ir apdorojamas vidinėmis grandinėmis, prieš siunčiant jį į valdymo sistemą arba procesorių.Šis apdorotas signalas leidžia elektroninėms sistemoms tiksliai stebėti judesį, aptikti vibraciją ir reaguoti į greičio ar krypties pokyčius realiose programose.

Akselerometro našumas ir specifikacijos

Specifikacija	Paprasta Aprašymas
Matavimo diapazonas	Maksimalus pagreitis, kurį jutiklis gali išmatuoti, paprastai rodomas g.
Jautrumas	Kiek išeiga pasikeičia, kai keičiasi judėjimas.Didesnis jautrumas aptinka nedidelį judesį.
Tikslumas	Kaip artimas skaitymas yra iki tikrosios pagreičio vertės.
Rezoliucija	Mažiausias judesys jutiklis gali aptikti.
Triukšmo lygis	Nepageidaujamas signalas pakeitimus, kurie gali turėti įtakos aiškiems rodmenims.
Dažnio atsakas	Kaip gerai jutiklis aptinka lėtus ir greitus judesius.
Pralaidumas	Judėjimo diapazonas greičiu, kurį jutiklis gali tiksliai išmatuoti.
Ašies konfigūracija	Skaičius kryptys, kurias jutiklis gali matuoti (1 ašis, 2 ašys arba 3 ašys).
Išvesties tipas	Signalo tipas gaminami, pavyzdžiui, analoginiai arba skaitmeniniai.
Darbinė temperatūra Diapazonas	Temperatūros diapazonas kur jutiklis veikia tinkamai.
Šokas ir vibracija Atsparumas	Kiek įtakos ar jutiklis gali atlaikyti vibraciją nepažeisdamas.
Galios reikalavimai	Įtampa ir srovė, reikalinga jutikliui veikti.
Aplinkosaugos Apsauga	Apsauga nuo dulkių, drėgmės ir elektros trukdžių.

Akselerometrų galios reikalavimai

• Maitinimo įtampa – Elektros įtampa, reikalinga akselerometro veikimui, pvz., 3,3 V arba 5 V.

• Dabartinis naudojimas – Kiek srovės jutiklis naudoja veikdamas.Mažesnė srovė padeda taupyti akumuliatoriaus energiją.

• Energijos suvartojimas – Bendra galia, kurią akselerometras naudoja veikimo metu.

• Mažos galios režimai – Kai kurie akselerometrai gali persijungti į miego arba budėjimo režimą, kad sunaudotų mažiau energijos, kai jie neaktyvūs.

• Paleidimo laikas – Trumpas laikas, kurio reikia įjungus maitinimą, kol jutiklis parodys stabilius rodmenis.

• Stabilus maitinimo šaltinis – Nuolatinis maitinimo šaltinis padeda išlaikyti tikslius matavimus ir sumažina signalo triukšmą.

• Baterijos naudojimas – Daugelis akselerometrų yra sukurti taip, kad gerai veiktų baterijomis maitinamuose įrenginiuose.

Akselerometro jautrumas ir diapazonas

Jautrumas parodo, kiek pasikeičia akselerometro išvestis, kai pasikeičia judesys.Didesnis jautrumas reiškia, kad jutiklis gali aptikti labai mažus judesius ar vibracijas, todėl jis tinka tiksliems matavimams.Mažesnis jautrumas yra geresnis norint išmatuoti stiprų ar staigų judesį neperkraunant jutiklio.Matavimo diapazonas apibrėžia didžiausią pagreitį, kurį gali išmatuoti akselerometras, paprastai išreiškiamas g.Mažas diapazonas idealiai tinka švelniam judesiui ir posvyriui aptikti, o platus diapazonas reikalingas didelio smūgio ar didelės vibracijos darbams.

Jautrumas ir diapazonas yra glaudžiai susiję.Didelio jautrumo pagreičio matuokliai paprastai turi mažesnį diapazoną, o aukšto diapazono jautrumas dažnai yra mažesnis.Tinkamo balanso pasirinkimas užtikrina tikslų ir patikimą judesio matavimą pagal numatytą paskirtį.

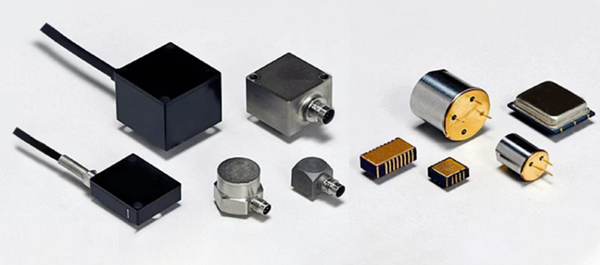

2 pav. Akselerometrų tipai

Įvairių tipų akselerometrai

Pjezoelektriniai akselerometrai

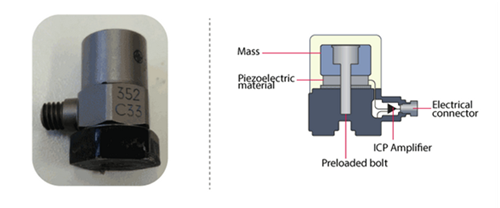

3 pav. Pjezoelektrinis akselerometras ir vidinė struktūra

Pjezoelektrinis akselerometras generuoja elektrinį signalą, kai patiria vibraciją arba dinaminį pagreitį.Jį sudaro jutimo kristalas, pritvirtintas prie seisminės masės.Kai įvyksta pagreitis, masė veikia jėgą kristalui, sukurdama elektrinį signalą, proporcingą taikomai jėgai.Pjezoelektriniai akselerometrai yra labai veiksmingi matuojant vibraciją ir smūgius pramonėje.

Pjezorezistiniai akselerometrai

Pjezorezistiniai akselerometrai veikia keisdami savo elektrinę varžą, kai yra veikiami pagreičio.Taikant jėgą, keičiasi jutimo elemento varža, todėl galima išmatuoti pagreitį.Šie akselerometrai gerai veikia esant žemo dažnio ir statiniam pagreičiui ir yra naudojami didelio poveikio srityse, pvz., transporto priemonių susidūrimų bandymuose ir ginklų bandymuose.

Talpiniai akselerometrai

Talpiniai akselerometrai matuoja pagreitį, nustatydami talpos pokyčius tarp vidinių plokščių.Kai įvyksta pagreitis, diafragma juda, keičia atstumą tarp plokščių ir talpą.Šis pokytis išmatuojamas ir konvertuojamas į pagreičio vertę.Talpiniai MEMS akselerometrai naudojami išmaniuosiuose telefonuose ir plataus vartojimo elektronikoje.

Triašiai akselerometrai

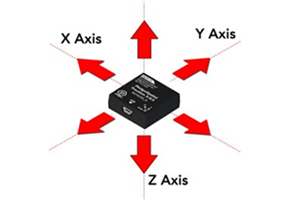

4 pav. Triašis akselerometras (X, Y, Z ašys)

Triašiai akselerometrai matuoja pagreitį išilgai trijų statmenų ašių (X, Y ir Z).Juose yra trys jutikliniai elementai, orientuoti stačiu kampu, leidžiantys užfiksuoti judesį ir vibraciją visomis kryptimis.Šie akselerometrai puikiai tinka konstrukcijų stebėjimui, turbinoms ir greitaeigiams mechanizmams.

MEMS akselerometrai

MEMS (Micro-Electro-Mechanical Systems) akselerometrai yra labai maži ir lengvi.Jų yra mobiliuosiuose įrenginiuose, daiktų interneto produktuose ir plataus vartojimo elektronikoje dėl mažo energijos suvartojimo ir kompaktiško dydžio.

Akselerometrų taikymas

Mobilieji telefonai ir nešiojami įrenginiai - Padėkite pasukti ekranus, skaičiuoti žingsnius ir aptikti judėjimą.

Automobiliai ir transporto priemonės – Naudojama oro pagalvių sistemoms, avarijų aptikimui ir transporto priemonės stabilumo kontrolei.

Mašinos ir įranga – Išmatuokite vibraciją, kad anksti rastumėte variklio ir mašinų problemas.

Pastatai ir statiniai – Stebėkite judėjimą ir vibraciją tiltuose ir pastatuose.

Medicinos prietaisai - Stebėkite kūno judesius sveikatos ir fitneso įrenginiuose.

Robotai ir automatika - Padėkite robotams judėti, balansuoti ir keisti kryptį.

Orlaiviai ir orlaiviai – Naudojamas navigacijai ir vibracijos stebėjimui.

Apsaugos sistemos – Aptikti signalizacijos ir saugos įtaisų judesį arba smūgį.

Akselerometro ir giroskopo palyginimas

Funkcija	Akselerometras	Giroskopas
Ką matuoja	Linijinis judėjimas ir pagreitis	Sukimasis ir kampinis judėjimas
Aptinka	Judėjimas, vibracija, pasvirimas ir gravitacija	Sukimosi greitis ir kryptimi
Pagrindinė išvestis	Pagreitis (g)	Kampinis greitis (laipsniai/sek. arba rad/sek.)
Gravitacijos jutimas	Taip	Nr
Bendras naudojimas	Žingsnių skaičiavimas, ekranas sukimasis, vibracijos jutimas	Orientacijos sekimas, sukimosi valdymas
Veikia stovint	Taip (gali jausti gravitacija)	Ne (reikia pasukti pateikti išvestį)
Tipiškos programos	Telefonai, automobiliai, mašinos, saugos sistemos	Dronai, žaidimai valdikliai, navigacinės sistemos
Energijos suvartojimas	Paprastai žemas	Paprastai didesnis nei akselerometrai

Išvada

Akselerometrai padeda prietaisams pajusti ir suprasti judesį.Žinodami, kaip jie veikia, jų tipus ir kaip teisingai juos naudoti, galite pasirinkti savo poreikius atitinkantį akselerometrą ir gauti tikslius rezultatus.
