Multiplekserio ir demultiplekserio apžvalga

A multiplekseris (MUX) yra kombinuota skaitmeninė grandinė, kuri parenka vieną signalą iš kelių įvesties linijų ir perduoda jį į vieną išvesties liniją.Kadangi keli signalai dalijasi vienu ryšio kanalu, MUX dažnai vadinamas duomenų selektoriumi.

A demultiplekseris (DEMUX) atlieka atvirkštinę operaciją.Jis priima vieną įvesties signalą ir nukreipia jį į vieną pasirinktą išvesties liniją pagal pasirinktos linijos konfigūraciją.Dėl šios priežasties DEMUX paprastai vadinamas duomenų platintoju.

Kartu šios grandinės pagerina signalų valdymą skaitmeninėse sistemose, sumažindamos perteklinį laidų skaičių ir supaprastindamos ryšį tarp komponentų.

Praktinėse sistemose multiplekseriai dažniausiai naudojami siekiant sumažinti mikrovaldiklio kontaktų naudojimą, supaprastinti PCB išdėstymą ir pagerinti pralaidumo naudojimą.Demultiplekseriai plačiai naudojami atminties adresavimo, signalų nukreipimo, pramoninio valdymo sistemose ir ryšių tinkluose, kur vienas signalas turi būti paskirstytas kelioms paskirties vietoms.

Kodėl naudojami MUX ir DEMUX?

Šiuolaikinės elektroninės sistemos dažnai turi valdyti daug signalų vienu metu.Be multipleksavimo metodų, kiekvienam jutikliui, ryšio moduliui ar išoriniam įrenginiui reikės atskiro ryšio kelio.Didėjant įrenginių skaičiui, aparatinės įrangos sudėtingumas sparčiai auga.

MUX ir DEMUX grandinės padeda išspręsti keletą svarbių projektavimo iššūkių:

1. Sumažinti PCB laidų sudėtingumą

2. Sumažinti techninės įrangos kainą

3. Išsaugomi mikrovaldiklio įvesties ir išvesties kaiščiai

4. Pralaidumo panaudojimo gerinimas

5. Signalo nukreipimo supaprastinimas

6. Kad sistemos būtų labiau keičiamos

7. Sumažinami jungties ir kabelių reikalavimai

Pavyzdžiui, an įterptoji sistema gali tekti stebėti aštuoni analoginiai jutikliai naudojant a mikrovaldiklis kuris turi tik vieną ADC įvestį.Vietoj to, kad būtų perprojektuota aparatinė įranga arba atnaujintas į didesnį mikrovaldiklį, galima naudoti 8-1 multiplekserį, kad būtų galima efektyviai perjungti jutiklio signalus.Į ryšių sistemos, multipleksavimas leidžia balso, vaizdo ir duomenų signalams keliauti tuo pačiu perdavimo kanalu.Tai sumažina infrastruktūros sąnaudas ir pagerina ryšio efektyvumą.Priėmimo pusėje demultiplekseris atskiria signalus ir nukreipia juos atgal į numatytus išėjimus.

Multiplekserio naudojimas norint sumažinti jutiklio laidų skaičių

Įterptosiose sistemose multiplekseris padeda sumažinti jutiklių prijungimui reikalingų mikrovaldiklio įvesties kaiščių skaičių.

Be MUX

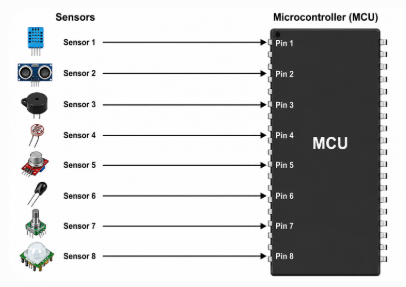

2 pav. Tiesioginės jutiklio ir MCU jungtys nenaudojant multiplekserio

Be multiplekserio kiekvienam jutikliui reikalingas specialus mikrovaldiklio įvesties kaištis.Pridedant daugiau jutiklių, PCB maršrutas tampa perpildytas, o aparatinės įrangos sąnaudos didėja.

Su MUX

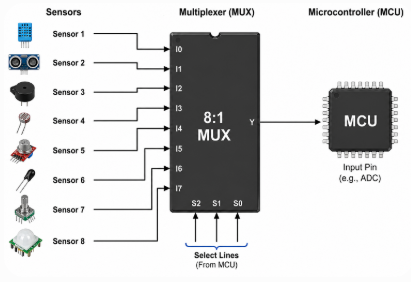

3 pav. Jutiklio jungtys naudojant 8:1 multiplekserį, siekiant sumažinti MCU įvesties kontaktus

Naudojant multiplekserį, keli jutikliai gali dalytis vienu ADC įvesties kanalu.Šis metodas padeda sukurti kompaktiškesnes ir keičiamo dydžio sistemas, tuo pačiu sumažinant PCB sudėtingumą.Ši technika ypač vertinga nešiojamose ir baterijomis maitinamose sistemose, kur svarbi plokštės erdvė ir energijos vartojimo efektyvumas.

Kaip veikia multiplekseris ir demultiplekseris

Multiplekseriai ir demultiplekseriai naudoja pasirinktas linijas signalo nukreipimui valdyti.

Multiplekseris pasirenka vieną signalą iš kelių įvesties linijų ir sujungia jį su vienu išėjimu.Demultiplekseris priima vieną įvesties signalą ir nukreipia jį į vieną pasirinktą išėjimą.

Pasirinktos linijos veikia kaip skaitmeniniai valdymo jungikliai.Jų dvejetainės reikšmės nustato, kuris signalo kelias tampa aktyvus.

„4-to-1“ multiplekserio veikimas

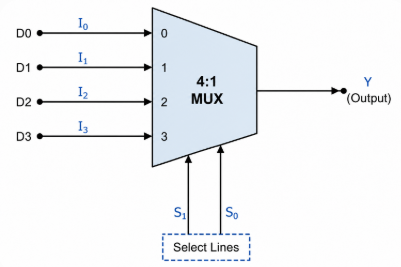

4 pav. 4-to-1 MUX Vieno įvesties signalo pasirinkimas naudojant S1 ir S0 eilutes

„4-to-1“ multiplekseris turi keturis įvesties signalus ir vieną išvestį.Dvi pasirinkimo eilutės nustato, kuri įvestis pasiekia išvestį.

Kai pasirinktos linijos pakeičia būseną, išvestis persijungia į kitą įvesties šaltinį.Dėl to grandinė yra naudinga duomenų nukreipimui, magistralės dalijimuisi, signalo parinkimui, jutiklių perjungimui ir įterptoms ryšio sistemoms.Užuot naudoję atskirus ryšio kelius kiekvienam signalui, MUX leidžia keliems skaitmeniniams šaltiniams efektyviai dalytis vienu perdavimo kanalu.

Demultiplekserio veikimas nuo 1 iki 4

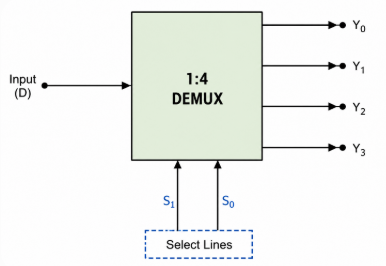

5 pav. 1-4 DEMUX Įvesties signalo nukreipimas naudojant S1 ir S0 eilutes

Demultiplekseris nuo 1 iki 4 gauna vieną įvesties signalą ir paskirsto jį vienai iš keturių išėjimų.

Atsižvelgiant į pasirinkimo linijos konfigūraciją, vienu metu tampa aktyvus tik vienas išėjimas.Šis kontroliuojamas maršruto parinkimo metodas plačiai naudojamas atminties adresavimo, relių valdymo sistemose, LED valdymo sistemose, pramoninėje automatikoje ir skaitmeninėse komunikacijos sistemose.Dėl galimybės nukreipti vieną signalą į kelias paskirties vietas, DEMUX grandinės yra naudingos sistemose, kurioms reikalingas centralizuotas valdymas ir organizuotas signalų paskirstymas.

Pasirinkite eilučių skaičius

Pasirinktų linijų skaičius priklauso nuo įvesties arba išvesties kanalų skaičiaus.

n=log⁡₂ (N)

Kur:

• n = pasirinktų eilučių skaičius

• N = įvesties arba išvesties linijų skaičius

Pavyzdžiui, multiplekseriui „4-to-1“ reikia 2 pasirinkimo linijų, nes 2² = 4, o 8-1 multiplekseriui reikia 3 pasirinkimo linijų, nes 2³ = 8.

Didėjant kanalų skaičiui, gerėja maršruto lankstumas, tačiau taip pat gali padidėti sklidimo delsa ir aparatinės įrangos sudėtingumas.

Multiplekserio ir demultiplekserio tiesos lentelės

Tiesos lentelės apibrėžia, kaip grandinė reaguoja į skirtingus pasirinkimo linijos derinius.

Multiplekserio pavyzdys (nuo 4 iki 1)

S1	S0	Išvestis
0	0	I0
0	1	I1
1	0	I2
1	1	I3

Šioje lentelėje parodyta, kaip pasirinktos linijos nustato, kuris įvesties signalas yra prijungtas prie išvesties.

Demultiplekserio pavyzdys (nuo 1 iki 4)

S1	S0	Y0	Y1	Y2	Y3
0	0	D	0	0	0
0	1	0	D	0	0
1	0	0	0	D	0
1	1	0	0	0	D

Šis maršruto parinkimas leidžia vienam signalo šaltiniui efektyviai susisiekti su keliais išėjimais.

Multiplekserio tipai (MUX)

Multiplekseriai klasifikuojami pagal palaikomų įvesties kanalų skaičių.

Didėjant įėjimų skaičiui, maršruto lankstumas gerėja, tačiau taip pat tampa svarbesni sklidimo delsa, PCB sudėtingumas ir perjungimo pridėtinės išlaidos.

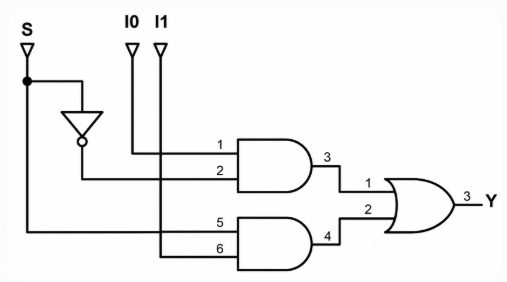

6 pav. MUX nuo 2 iki 1 naudojant loginius vartus (NE, IR, ARBA)

2-1 MUX

Multiplekseris „2-to-1“ yra paprasčiausia MUX architektūra, nes jis parenka vieną iš dviejų įvesties signalų naudodamas vieną pasirinkimo liniją.Šio tipo multiplekseriai dažniausiai naudojami pagrindinėse skaitmeninėse logikos sistemose, ALU konstrukcijose, valdymo grandinėse ir paprastose perjungimo programose.Dėl kompaktiškos struktūros ir greito perjungimo 2-1 MUX dažnai naudojamas kaip didesnės tankinimo architektūros blokas.Signalo parinkimui grandinė paprastai naudoja NOT, AND ir OR vartus, todėl tai yra paprastas, bet svarbus skaitmeninio signalo nukreipimo elektroninėse sistemose pavyzdys.

7 pav. MUX nuo 4 iki 1 naudojant loginius vartus (NE, IR, ARBA)

4-1 MUX

„4-to-1“ multiplekseris užtikrina pusiausvyrą tarp maršruto parinkimo galimybių ir aparatinės įrangos paprastumo.Jis plačiai naudojamas įterptosiose sistemose, duomenų nukreipimo programose, FPGA logikos projektuose ir ryšio sąsajose, kur keli skaitmeniniai signalai turi efektyviai dalytis vienu ryšio kanalu.Palyginti su mažesnėmis MUX struktūromis, 4-1 MUX pagerina signalo dalijimosi galimybes, labai nepadidindamas sklidimo delsos.Ši architektūra taip pat padeda supaprastinti PCB maršrutą ir sumažinti bendrą techninės įrangos sudėtingumą praktinėse skaitmeninėse sistemose.

8 pav. MUX nuo 8 iki 1 naudojant loginius vartus (NE, IR, ARBA)

8-1 MUX

Multiplekseris nuo 8 iki 1 dažniausiai naudojamas sistemose, kurios valdo dideles jutiklių ar ryšio signalų grupes.Jis plačiai naudojamas jutiklių stebėjimo sistemose, ADC kanalų pasirinkime, pramonės valdymo sistemose, daiktų interneto įrenginiuose ir įterptosiose duomenų rinkimo programose.Ši konfigūracija padeda sumažinti mikrovaldiklio kaiščių naudojimą ir supaprastina PCB išdėstymą, todėl sistemos tampa kompaktiškesnės ir efektyvesnės.Tačiau kanalų skaičiaus didinimas taip pat padidina projektavimo iššūkius, susijusius su sklidimo vėlavimu, signalo vientisumu, perjungimo greičiu ir triukšmo jautrumu.Analoginėse programose ilgesni maršruto maršrutai ir prastas PCB įžeminimas gali sukelti signalo iškraipymus arba nestabilius jutiklio rodmenis.

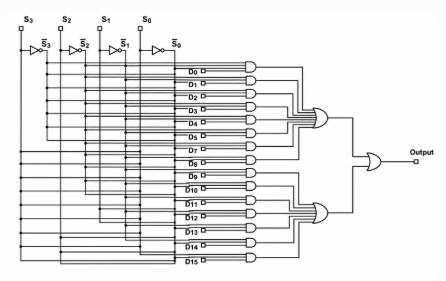

9 pav.16-to-1 MUX naudojant loginius vartus (NE, IR, ARBA)

16-1 MUX

Multiplekseris nuo 16 iki 1 palaiko didelio masto signalo nukreipimą sudėtingose skaitmeninėse sistemose.Šis MUX tipas dažniausiai naudojamas FPGA sistemose, didelio kanalų skaičiaus jutiklių tinkluose, ryšio aparatinėje įrangoje ir pramoninės stebėjimo sistemose, kur daugelis signalų turi dalytis ribotu ryšio kelių skaičiumi.Nors ši architektūra pagerina maršruto lankstumą, ji taip pat kelia papildomų projektavimo iššūkių.Didėjant įvesties kanalų skaičiui, didėja sklidimo delsa, komplikuojasi PCB maršrutas, sunkiau valdyti signalo laiką, o triukšmas ar perdavimas gali tapti labiau pastebimas.Didelės spartos sistemose kartais vengiama labai didelių MUX struktūrų, nes per didelis perjungimo delsimas gali sumažinti laiko nustatymo tikslumą.Užuot pasikliavę vienu dideliu 16-1 MUX, mažesni multiplekseriai dažnai sujungiami kartu, siekiant pagerinti signalo valdymą ir supaprastinti laiko valdymą.

Demultiplekserio tipai (DEMUX)

Demultiplekseriai klasifikuojami pagal išvesties kanalų skaičių.

Šios grandinės dažniausiai naudojamos sistemose, kuriose vienas signalo šaltinis turi efektyviai valdyti kelias paskirties vietas.

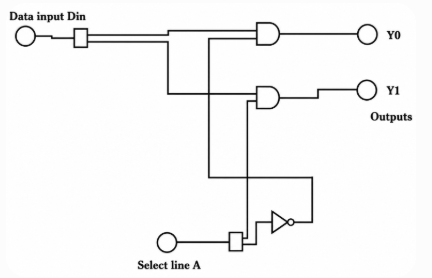

10 pav. DEMUX nuo 1 iki 2 naudojant loginius vartus (NOT, AND)

1-2 DEMUX

Demultiplekseris nuo 1 iki 2 yra paprasčiausia signalo paskirstymo architektūra, nes jis nukreipia vieną įvesties signalą į vieną iš dviejų išvesties linijų, naudodamas pasirinktą liniją.Šis DEMUX tipas dažniausiai naudojamas pagrindinėse maršruto parinkimo grandinėse, LED valdymo sistemose, relių pasirinkimo grandinėse ir švietimo logikos projektuose.Dėl paprastos struktūros ir lengvo veikimo jis dažnai naudojamas pagrindinei skaitmeninio signalo paskirstymo elektroninėse sistemose koncepcijai pademonstruoti.

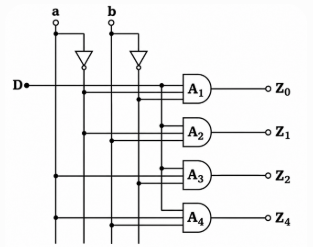

11 pav. DEMUX nuo 1 iki 4 naudojant loginius vartus (NOT, AND)

Nuo 1 iki 4 DEMUX

DEMUX nuo 1 iki 4 paskirsto vieną įvesties signalą per keturis galimus išėjimus, naudodamas pasirinktas linijas.Ši architektūra plačiai naudojama atminties adresavimo, skaitmeninio valdymo sistemose, pramoninėje automatizacijoje ir išėjimo išplėtimo grandinėse, kur vienas signalo šaltinis turi efektyviai valdyti kelias paskirties vietas.Supaprastindama signalo paskirstymą, ši konfigūracija padeda sumažinti valdymo linijos sudėtingumą ir pagerinti techninės įrangos organizavimą.Pramoninėse sistemose 1-4 DEMUX leidžia vienam valdikliui efektyviau valdyti kelias reles, indikatorius ar pavaras.

12 pav. DEMUX nuo 1 iki 8 naudojant loginius vartus (NOT, AND)

1-8 DEMUX

DEMUX nuo 1 iki 8 yra naudingas didesnėse valdymo sistemose, kurioms reikalingas platesnis signalo paskirstymas.Jis dažniausiai naudojamas ryšių maršruto parinkimui, signalų paskirstymo tinkluose, įterptosiose išvesties valdymo sistemose ir pramoninėse stebėjimo sistemose, kur vienas įvesties signalas turi būti nukreiptas į kelias paskirties vietas.Didėjant išėjimų skaičiui, laiko koordinavimas tampa svarbesnis, nes perjungimo sinchronizavimas, sklidimo delsa, išvesties apkrova ir signalo trukdžiai gali turėti įtakos bendram sistemos veikimui.Šie projektavimo veiksniai tampa ypač svarbūs didelės spartos skaitmeninėse sistemose, kur reikalingas stabilus ir tikslus signalo nukreipimas.

13 pav. 1–16 DEMUX naudojant loginius vartus (NOT, AND)

1-16 DEMUX

DEMUX nuo 1 iki 16 yra sukurtas sudėtingoms signalų paskirstymo programoms, kai vienas įvesties signalas turi efektyviai valdyti daug išvesties kanalų.Ši architektūra dažniausiai naudojama didelėse automatizavimo sistemose, FPGA išvesties maršrutizavime, ryšių perjungimo sistemose ir kelių įrenginių valdymo tinkluose.Nors didesnis DEMUX pagerina išvesties mastelį ir maršruto lankstumą, jis taip pat gali padidinti perjungimo sudėtingumą ir laiko sąnaudas.Praktiniuose techninės įrangos projektuose kanalų skaičius turi būti subalansuotas su sistemos greičiu, sklidimo delsa ir signalo stabilumu, kad būtų išlaikytas patikimas veikimas.

Realaus pasaulio MUX ir DEMUX programos

IoT įrenginiai ir jutiklių sistemos

Multiplekseriai plačiai naudojami daiktų interneto įrenginiuose ir jutiklių stebėjimo sistemose, kur daug jutiklių turi prisijungti prie mikrovaldiklio su ribotais įvesties kontaktais.Užuot naudoję atskirą įvestį kiekvienam jutikliui, MUX leidžia keliems jutikliams dalytis vienu ryšio kanalu.Tai sumažina PCB laidus, sumažina techninės įrangos sąnaudas ir padeda efektyviau naudoti kompaktiškus įrenginius, tokius kaip išmanieji namų valdikliai, nešiojama elektronika ir aplinkos stebėjimo sistemos.

Kompiuterių magistralės ir duomenų nukreipimas

Procesoriai, atminties sistemos ir išoriniai įrenginiai nuolat keičiasi duomenimis kompiuterio sistemoje.Multiplekseriai padeda nustatyti, kuris duomenų šaltinis bendrauja su sistemos magistrale tam tikru metu, o demultiplekseriai nukreipia signalus į tinkamą aparatinės įrangos paskirties vietą.Veiksmingas signalo nukreipimas pagerina ryšio greitį, techninės įrangos organizavimą, magistralės naudojimą ir bendrą sistemos mastelį.

Telekomunikacijų sistemos

Ryšio sistemos labai priklauso nuo tankinimo, kad pagerintų pralaidumą ir sumažintų perdavimo sudėtingumą.Multiplekseris sujungia balso, vaizdo ir duomenų signalus į vieną perdavimo kanalą, o demultiplekseris tuos signalus atskiria atgal į pradinius išėjimus priėmimo pusėje.Ši technika plačiai naudojama šviesolaidinio ryšio, telefono tinklų, interneto infrastruktūros, palydovinio ryšio ir duomenų perdavimo sistemose.Be multipleksavimo ryšių tinklams prireiktų daug daugiau perdavimo linijų, aparatinės įrangos išteklių ir infrastruktūros sąnaudų.

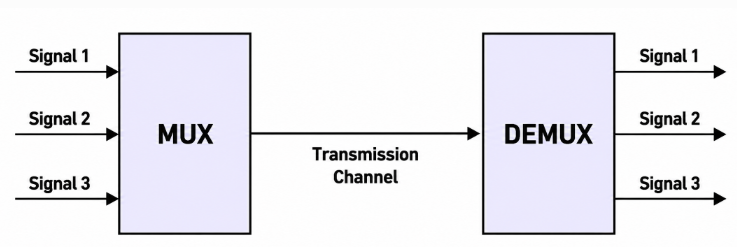

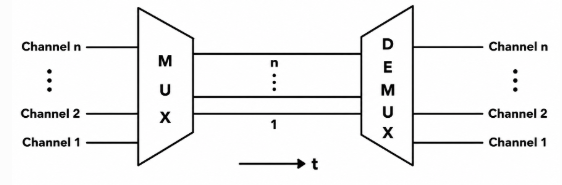

14 pav. Ryšio perdavimas naudojant MUX ir DEMUX

Garso ir vaizdo perjungimas

Televizoriai, daugialypės terpės sistemos ir rodymo įrenginiai dažnai gauna signalus iš kelių šaltinių vienu metu.Multiplekseris padeda pasirinkti, kuris signalo šaltinis tampa aktyvus, todėl jis naudingas HDMI perjungimui, žaidimų konsolės pasirinkimui, srautinio perdavimo įrenginio nukreipimui ir garso kanalų perjungimui.Tai leidžia keliems daugialypės terpės įrenginiams efektyviai dalytis vienu ekranu arba garso išvestimi, tuo pačiu sumažinant papildomų aparatinės įrangos jungčių skaičių.

FPGA ir skaitmeninės logikos sistemos

FPGA labai priklauso nuo multiplekserių loginiam valdymui, signalo parinkimui, duomenų nukreipimui ir išteklių optimizavimui.Kadangi FPGA architektūrose yra daug konfigūruojamų loginių blokų, efektyvus signalo nukreipimas tampa svarbus siekiant išlaikyti laiko našumą, sumažinti delsą ir pagerinti bendrą aparatinės įrangos naudojimą.

Pramoninės automatikos sistemos

Pramoninės sistemos naudoja MUX ir DEMUX grandines, kad efektyviai valdytų jutiklius, reles, pavaras, stebėjimo sistemas ir valdymo signalus.Sumažinti laidų sudėtingumą tampa ypač svarbu dideliuose valdymo skyduose ir pramoninėse mašinose, kur daugelis įrenginių turi patikimai bendrauti.Veiksmingas signalų nukreipimas pagerina sistemos patikimumą, priežiūros efektyvumą, techninės įrangos organizavimą ir bendrą mastelio keitimą.

Našumo ir išlaidų palyginimas (IC lygis)

Praktinės MUX ir DEMUX sistemos dažnai diegiamos naudojant integruotus grandynus, tokius kaip 74153 ir CD4051.

74153 yra a TTL pagrįstas multiplekseris optimizuotas didelės spartos skaitmeniniam perjungimui.

CD4051 yra a CMOS pagrįstas analogas ir skaitmeninis multiplekseris/demultiplekseris, skirtas mažos galios sistemoms.

Parametras	74153 (TTL)	CD4051 (CMOS)
Greitis	10 ns	100 ns
Energijos suvartojimas	Didelis (10–20 mW)	Žemas (1–5 mW)
Signalo tipas	Tik skaitmeninis	Analoginis + skaitmeninis
Įtampos diapazonas	Pataisyta	Platus
Kaina	Vidutinis	Žemas
Geriausias naudojimas	Didelės spartos sistemos	Mažos galios sistemos

74153 užtikrina daug greitesnį perjungimą, todėl tinka didelės spartos procesoriams ir ryšio aparatūrai.Priešingai, CD4051 sunaudoja mažiau energijos ir palaiko tiek analoginius, tiek skaitmeninius signalus, todėl jis naudingas jutiklių sistemoms ir įterptiesiems įtaisams, maitinamiems baterijomis.Pasirinkimas tarp TTL ir CMOS architektūrų priklauso nuo tokių veiksnių kaip perjungimo greitis, energijos vartojimo efektyvumas, įtampos suderinamumas, signalo tipas ir triukšmo jautrumas.

Skirtumas tarp MUX ir DEMUX

Palyginimo taškas	Multiplekseris (MUX)	Demultiplekseris (DEMUX)
Funkcija	Parenka vieną įvestį ir persiunčia ją į vieną išvestį	Vieną įvestį nukreipia į vieną pasirinktą išvestis
Signalo kryptis	Daugelis prieš vieną	Vienas prieš daugelį
Įvesties linijos	Keli	Vienišas
Išvesties linijos	Vienišas	Keli
Pagrindinis vaidmuo	Duomenų parinkiklis	Duomenų platintojas
Ryšio srautas	Sujungia signalus	Atskiria signalus
Bendras naudojimas	Signalo nukreipimas	Signalo paskirstymas
Programų pavyzdžiai	Jutiklio parinkimas, duomenų nukreipimas	Atminties adresavimas, pramoninis kontroliuoti

Multiplekseriai padėti sumažinti ryšio linijos poreikius, o demultiplekseriai pagerinti signalo paskirstymo efektyvumą.

Kartu šios grandinės supaprastina sistemos architektūrą ir pagerina komunikacijos organizavimą skaitmeninėje elektronikoje.

MUX ir DEMUX grandinių projektavimo svarstymai

Platinimo delsa: sklidimo delsa – tai laikas, reikalingas signalui nukeliauti grandine, kai pasirinktos linijos pakeičia būseną.Didėjant kanalų skaičiui, perjungimo delsa paprastai taip pat didėja, nes signalas turi praeiti per papildomus loginius etapus.Tai tampa ypač svarbu FPGA sistemose, didelės spartos procesoriuose, ryšio aparatinėje įrangoje ir greito reagavimo valdymo sistemose, kur per didelis delsimas gali sumažinti laiko nustatymo tikslumą ir bendrą sistemos patikimumą.TTL pagrįsti įrenginiai dažniausiai naudojami programose, kurioms reikalingas greitas perjungimas.

Signalo vientisumas: Prastas PCB maršrutas ir elektros trukdžiai gali sukelti triukšmą signalo kelyje.Analoginiuose multiplekseriuose tai gali iškraipyti jutiklių rodmenis, o skaitmeninėse sistemose gali atsirasti nestabilių loginių būsenų ir ryšio klaidų.Signalo kokybę galima pagerinti naudojant trumpesnius PCB pėdsakus, tinkamą įžeminimą, ekranavimo būdus ir kontroliuojamus maršruto parinkimo kelius, kad būtų sumažinti trukdžiai ir palaikyti stabilų signalo perdavimą.

Energijos suvartojimas: Nešiojamosios ir baterijomis maitinamos sistemos dažniausiai teikia pirmenybę mažam energijos suvartojimui.CMOS tankintuvai plačiai naudojami daiktų interneto įrenginiuose, nešiojamoje elektronikoje ir baterijomis maitinamose jutiklių sistemose, nes veikimo metu jie sunaudoja mažiau energijos.Nors TTL įrenginiai užtikrina didesnį perjungimo greitį, paprastai jiems reikia daugiau galios, todėl galutinis pasirinkimas priklauso nuo to, ar sistema teikia pirmenybę greičiui ar energijos vartojimo efektyvumui.

Įtampos suderinamumas: Įtampos neatitikimas gali sukelti nestabilų perjungimo elgesį ir ryšio problemas grandinėje.Prieš pasirenkant MUX arba DEMUX IC, reikia atidžiai patikrinti suderinamumą su mikrovaldikliais, FPGA sistemomis, analoginiais jutikliais ir ryšio sąsajomis, kad būtų užtikrintas patikimas veikimas.

PCB erdvės ir maršruto parinkimo sudėtingumas : Vienas iš pagrindinių multipleksavimo pranašumų yra sumažėjęs PCB maršruto parinkimo sudėtingumas.Didėjant sistemoms, komunikacijos pėdsakų mažinimas tampa vis svarbesnis siekiant kompaktiško techninės įrangos dizaino, lengvesnės priežiūros, geresnio mastelio ir mažesnės gamybos sąnaudos.

MUX ir DEMUX pranašumai ir apribojimai

Privalumai

• Multiplekseris (MUX): Multiplekseriai leidžia keliems įvesties signalams dalytis viena išvesties linija, sumažinant bendrą sistemos sudėtingumą.Jie taip pat pagerina pralaidumo panaudojimą ryšių sistemose.

• Demultiplekseris (DEMUX): Demultiplekseriai leidžia efektyviai paskirstyti signalą nukreipdami vieną įvesties signalą į kelis išėjimus.Jie supaprastina grandinės projektavimą ir palaiko organizuotą sistemos komponentų valdymą.

Apribojimai

• Multiplekseris (MUX): Multiplekseris vienu metu gali perduoti tik vieną signalą ir gali sukelti sklidimo delsą, ypač didesnėse konfigūracijose.

• Demultiplekseris (DEMUX): Demultiplekseris vienu metu aktyvuoja tik vieną išėjimą ir signalo nukreipimo metu gali atsirasti perjungimo delsa.

Kompetencijos analizė

Naudojant multiplekserius ir demultiplekserius sistemos projekte, yra aiškus kompromisas.

• MUX kompromisas: padidėjus įėjimų skaičiui, sumažėja laidų, bet didėja delsimas ir sudėtingumas.Projektas turi subalansuoti įvesties pajėgumus su sistemos greičio reikalavimais.

• DEMUX kompromisas: DEMUX supaprastina išvesties valdymą, tačiau riboja vienalaikį išvesties aktyvavimą, todėl jis mažiau tinkamas sistemoms, kurioms reikalingas lygiagretus apdorojimas.

• Technologijų kompromisas: TTL įrenginiai, tokie kaip 74153, pasižymi dideliu greičiu, bet sunaudoja daugiau energijos, o CMOS įrenginiai, tokie kaip CD4051, sunaudoja mažiau energijos lėtesnio veikimo kaina.

MUX vs Encoder ir DEMUX vs Decoder

Palyginimas	MUX	Encoder	DEMUX	Dekoderis
Pagrindinė funkcija	Pasirenkamas vienas įvesties signalas ir persiunčia jį į išvestį	Konvertuoja kelias įvesties būsenas į koduotą dvejetainį išvestį	Vieną įvesties signalą nukreipia į a pasirinkta išvestis	Suaktyvina dvejetainiu pagrindu pagrįstus išėjimus įvesties deriniai
Pirminis tikslas	Signalo nukreipimas	Duomenų konvertavimas	Signalo paskirstymas	Dvejetainio kodo interpretacija
Signalo srautas	Daugelis prieš vieną	Keli dvejetainio kodo įėjimai	Vienas prieš daugelį	Dvejetainis įėjimas į kelis išėjimus
Bendrosios programos	Duomenų nukreipimas, ryšys sistemos, įterptosios sistemos	Klaviatūros kodavimas, prioritetas kodavimas, skaitmeninės sistemos	Atminties adresavimas, pramoninis valdymas, signalo nukreipimas	Vaizdo sistemos, atmintis parinkimas, valdymo grandinės
Pagrindinis dėmesys	Efektyvus signalo pasirinkimas	Dvejetainis kodavimas	Valdomas signalo paskirstymas	Išvesties aktyvinimas remiantis logika teigia

Išvada

Multiplekseriai ir demultiplekseriai atlieka svarbią funkciją, kad elektroninės sistemos būtų efektyvesnės ir lengviau projektuojamos.MUX naudojamas signalams sujungti, o DEMUX naudojamas jiems paskirstyti pagal sistemos poreikius.Net ir nepaisant tam tikrų apribojimų, pvz., delsos ir vieno signalo veikimo, jie išlieka labai svarbūs kuriant patikimas ir ekonomiškas skaitmenines sistemas.
