N-kanalo patobulinimo režimo MOSFETS elektronikoje
2025-05-13 29644

„N-kanalo“ patobulinimo režimo „MOSFET“ yra mažas jungiklis, naudojamas elektronikoje, kad būtų galima valdyti elektros srautą.Jis įsijungia tik tada, kai suteikiate jam tinkamą įtampą, todėl jis puikiai tinka taupyti energiją ir greitai dirbti.Šiame straipsnyje sužinosite, kas tai yra, kaip jis veikia, kur jis naudojamas ir kaip pasirinkti tinkamą.

Katalogas

Kas yra N-kanalo MOSFET?

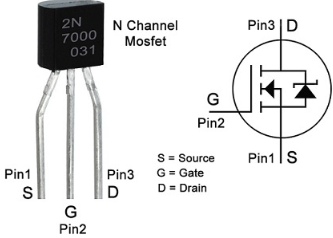

1 paveikslas: N kanalo MOSFET diagrama

N-kanalo MOSFET (metalo oksido-semiklaidinio lauko efekto tranzistorius) yra elektroninis jungiklis, kontroliuojantis, kaip srovė teka per grandinę. Jis turi tris gnybtus: vartai, kanalizacija ir šaltinis, pastatytas ant N tipo kelio, esančio P tipo silicio viduje.Plonas oksido sluoksnis izoliuoja vartus iš likusio prietaiso, todėl beveik jokia srovė teka į pačius vartus.

Kai vartai yra ta pati (arba mažesnė) įtampa nei šaltinis, MOSFET yra išjungtas ir blokuoja srovę tarp kanalizacijos ir šaltinio.Kai pakeliate vartus kelis voltus virš šaltinio, elektrinis laukas nubrėžia laidų kanalą tarp kanalizacijos ir šaltinio, įjungdamas įrenginį, kad elektronai galėtų tekėti iš kanalizacijos į šaltinį.

Kas yra N kanalo patobulinimo režimo MOSFET?

„N-kanalo“ patobulinimo režimo „MOSFET“ yra tarsi mažas jungiklis, kontroliuojantis elektrą. Didžiąją laiko dalį jungiklis yra išjungtas, todėl per ją per ją nesiseka elektra. Bet kai prie vartų pridedate teigiamą įtampą, ji įsijungia ir leidžia elektrą tekėti iš kanalizacijos į šaltinį. Kadangi jis įsijungia tik tada, kai vartai gauna tą papildomą įtampą, jie vadinami patobulinimo režimu. Šio tipo MOSFET pagerina įjungimą ir išjungimą, tvarko daugiau galios nei panašūs jungikliai ir nešvaisto daug energijos.

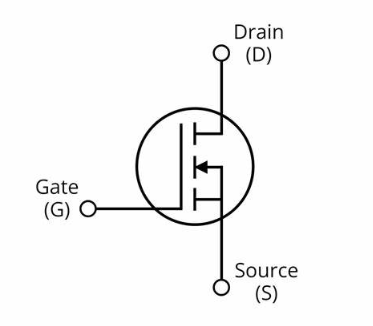

2 paveikslas: N kanalo patobulinimo režimo MOSFET simbolis

N-kanalo patobulinimo režimo veikimo principas

Pradžia (nėra kanalo)

MOSFET viduje yra p tipo silicio plokštė su dviem N tipo sritimis, kanalizacija ir šaltinis.Kai vartai yra ta pačia įtampa kaip ir šaltinis, nėra N tipo kelio, jungiančio kanalizaciją prie šaltinio, todėl srovė negali tekėti.

Teigiama vartų įtampa „padidina“ kanalą

Pakėlus vartus virš šaltinio bent jau slenkstinė įtampa (VTH), sukuria stiprų elektrinį lauką.Šis laukas pritraukia laisvus elektronus į paviršių, apverčiant tą ploną P-silikono gabaliuką į N tipo medžiagą ir sudarydamas laidų kanalą.

Dabartiniai srautai iš kanalizacijos į šaltinį

Kai kanalas yra vietoje, naudojant teigiamą nutekėjimo į šaltinį įtampą, elektronai leidžia per ją keliauti.Kuo aukštesnė nuo vartų iki šaltinio įtampa (VGS), tuo didesnis (ir mažesnis atsparumas) kanalas tampa, todėl gali tekėti daugiau srovės (ID).

Du veikimo laukai

• Linijinis (Ohmic) regionas: Kai nutekėjimo iki šaltinio įtampa (VDS) yra maža, MOSFET elgiasi kaip kintamasis rezistorius;ID maždaug tiesiškai kyla su VDS.

• sodrumo regionas: Kai VDS artėja prie VGS-VTH, kanalas nusuka šalia kanalizacijos ir ID yra išjungtas;Dabar įrenginys veikia kaip dabartinis VGS nustatytas šaltinis.

Patobulinimo režimo pranašumai

• Tam beveik nereikia vartų srovės, todėl jis taupo galią.

• Jis labai greitai įjungiamas ir išjungtas, todėl jis yra idealus greitųjų grandinėms.

• Mažas atsparumas dėl atsparumo sumažina šilumą ir padidina efektyvumą.

• Jis gali valdyti daugiau srovės nei panašaus dydžio P-kanalo MOSFET.

• Jis veikia su loginio lygio vartų įtampa, todėl mikrovaldiklis gali jį tiesiogiai vairuoti.

• Jis yra kompaktiškas, prieinamas ir lengvai randamas daugumai dizainų.

N-kanalo patobulinimo modelio MOSFET įrenginio struktūra

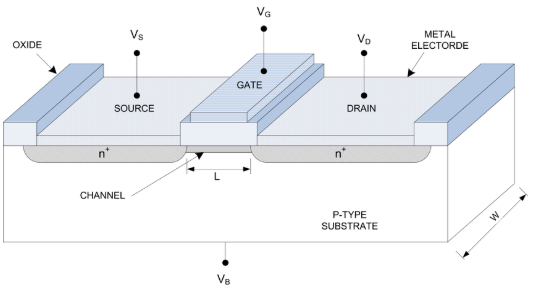

3 paveikslas: N-kanalo patobulinimo modelio MOSFET įrenginio struktūra

Ši diagrama parodo N-kanalo patobulinimo modelio MOSFET vidinę struktūrą.Jis pastatytas ant p tipo substrato, kuris yra pagrindinė medžiaga.Be to, yra du N+ regionai, vadinami šaltiniu ir kanalizacija, kurie yra gnybtai, kur srovė patenka ir išeina iš įrenginio.Vartai dedami tarp jų ir nuo substrato yra atskirti plonu oksido sluoksniu.Šis oksidas veikia kaip izoliatorius, todėl jokia srovė teka į vartus.

Kai vartai (VG) įgauna teigiamą įtampą, po vartų plotu jie pritraukia elektronus, sudarydamas kanalą tarp šaltinio ir kanalizacijos.Tai leidžia srovei tekėti iš kanalizacijos (VD) į šaltinį (VS).Jei prie vartų nėra įtampos, kanalas nesusiformuoja, o MOSFET lieka išjungta.VB etiketėje apačioje parodyta įtampa, taikoma kūnui ar substrate.

N-kanalo patobulinimo režimo MOSFET taikymas

Maitinimo perjungimas

Naudojami įjungti ir išjungti maitinimo grandines, tokias kaip DC-DC keitikliai, maitinimo šaltiniai ir akumuliatorių apsaugos sistemos.

Variklio valdymas

Dažniausiai randamas H-tilto ir PWM grandinėse, skirtoms važiuoti nuolatinėmis DC varikliais ir „Stepper“ varikliais.

Krovinio tvarkyklės

Geriausia vairuoti dideles sroves, tokias kaip lempos, šildytuvai ir relės.

Stiprintuvai

Naudojamas analoginėse grandinėse, kad būtų galima sustiprinti mažus signalus garso, RF ir jutiklių sistemose.

Inverterio grandinės

Pagrindinis komponentas kuriant vienfazius arba trijų fazių keitiklius saulės baterijoms ar UPS sistemoms.

Skaitmeninės loginės grandinės

Naudojami kaip jungikliai loginio lygio grandinėse ir mikrovaldiklio GPIO sąsajose.

LED pritemdymas ir valdymas

Naudojamas su PWM, siekiant valdyti LED ryškumą apšvietimo programose.

Baterijų valdymo sistemos (BMS)

Padeda perjungti ir apsaugoti akumuliatorių elementus įkrovimo ir iškrovimo cikluose.

N-kanalo patobulinimo režimo ir išeikvojimo režimo skirtumai

Savybė	N-kanalo patobulinimo režimas	N-kanalo išeikvojimo režimas
Numatytoji būsena (nėra vartų įtampos)	Išjungtas (Nėra srovės srautų)	Ant (Dabartiniai srautai)
Įsijungia kada	Vartai įtampa yra teigiama (vGSTHReshold)	Vartai įtampa yra lygi nuliui arba teigiama
Kontrolės elgesys	Reikia teigiama įtampa, kurią reikia atlikti	Gali būti išjungiama, pritaikant neigiamą įtampą
Simbolis (kanalo eilutė)	Sulaužytas linija tarp kanalizacijos ir šaltinio	Kietas linija tarp kanalizacijos ir šaltinio
Naudokite dėklą	Įprasta perjungimo ir maitinimo programos	Naudojamas analoginėmis ir specialiomis valdymo programomis
Prieinamumas	Plačiai Galimas ir dažniausiai naudojamas	Mažiau Dažnas, paprastai naudojamas nišose
Energijos efektyvumas	Aukštas Perjungimo efektyvumas	Mažiau Efektyvus dėl numatytojo laidumo

N-kanalo ir P kanalo patobulinimo modelio MOSFET

Panašumai
Savybė	N-kanalas & P kanalo patobulinimo režimo MOSFET
Tipas	Abu yra patobulinimo režimo MOSFET
Valdymo metodas	Abu Reikalauti, kad įjungtų ant vartų įtampos.
Struktūra	Abu Turėkite tris terminalus: vartai, kanalizacija, šaltinis
Taikymo sritys	Naudojamas perjungimo, amplifikacijos ir galios valdymo grandinės
Didelė įvesties varža	Vartai patraukia labai mažai srovės.
Greitas perjungimas	Tinkamas greitaeigių skaitmeninių ir galios programoms

Skirtumai
Savybė	N-kanalas MOSFET	P-kanalas MOSFET
Numatytoji laidumo kryptis	Dabartinis teka iš kanalizacijos į šaltinį	Dabartinis teka iš šaltinio į nutekėjimą
Vartų pavaros reikalavimas	Posūkiai kai vartai yra teigiami, palyginti su šaltiniu	Posūkiai Kai vartai yra neigiami, palyginti su šaltiniu
Vežėjų mobilumas	Naudojimas Elektronai (didesnis mobilumas)	Naudojimas Skylės (mažesnis mobilumas)
Perjungimo greitis	Greičiau	Lėtesnis
RDS (ON)	Žemiau	Aukštesnis
Naudojamas perjungimo pusėje	Žemas perjungimas	Aukšta perjungimas
Efektyvumas	Daugiau efektyvus esant didesnėms srovėms	Mažiau efektyvus aukštai srovei

Kaip pasirinkti tinkamą N kanalo patobulinimo režimo MOSFET?

Žinokite savo apkrovos įtampą ir srovę

Prieš pasirinkdami MOSFET, supraskite jūsų apkrovos įtampą ir dabartinius reikalavimus.Pasirinkto MOSFET įvertinimai turėtų būti didesni už maksimalią įtampą ir srovę jūsų grandinėje, kad būtų užtikrintas saugus ir patikimas veikimas.

Patikrinkite kanalizacijos šaltinio įtampą (VDS)

Tai yra maksimali įtampa, kurią MOSFET gali blokuoti tarp kanalizacijos ir šaltinio.Įsitikinkite, kad VDS įvertinimas viršija jūsų programos tiekimo įtampą, kad būtų išvengta elektrinio skilimo.

Patikrinkite nuolatinę kanalizacijos srovę (ID)

Šis įvertinimas parodo, kiek dabartinė MOSFET gali susitvarkyti be žalos.Pasirinkite MOSFET, kurio srovės įvertinimas yra didesnis nei maksimalus jūsų grandinės srovės srautas.

Pažvelkite į vartų slenksčio įtampą (VGS (Th))

Vartų slenksčio įtampa yra minimali įtampa, reikalinga MOSFET įjungti.Pasirinkite MOSFET su žema slenksčio įtampa, kad įsitikintumėte, jog ji visiškai įjungta, ypač kai varomi žemos įtampos valdymo signalai.

Pasirinkite Low RDS (ON)

RDS (ON) reiškia atsparumą tarp kanalizacijos ir šaltinio, kai įjungtas MOSFET.Mažesnė vertė reiškia geresnį efektyvumą ir mažesnį šilumos gamybą.

Patikrinkite vartų įkrovą (QG)

Vartų įkrova turi įtakos tai, kaip greitai MOSFET gali įjungti ir išjungti.Mažesni vartų įkrova leidžia greičiau perjungti, o tai yra svarbi greitaeigių ar PWM pagrindu pagamintos grandinės.

Šilumos pasipriešinimas ir galios išsklaidymas

Šiluminis varža rodo, kaip gerai MOSFET gali valdyti šilumą.Mažesnis šiluminis pasipriešinimas padeda išvengti perkaitimo.Prireikus užtikrinkite tinkamą šiluminį valdymą, jei reikia tinkamai nuskinti šilumą.

Išvada

N-kanalo „Mosfets“ yra greitas, galingas ir puikiai tinka daugeliui elektroninių projektų.Jie padeda valdyti variklius, žibintus, baterijas ir dar daugiau.Kadangi jie taupo energiją ir gerai dirba su mažomis grandinėmis, jie šiandien naudojami visur.Dabar atėjo laikas pirkti didelius kiekius, kad patenkintų didėjančią paklausą ir palaikytų protingus, energiją taupančius dizainus šiandienos elektronikos rinkoje.
