Išsamus 6MBI150VX-120-50 IGBT modulio vadovas: funkcijos, programos ir specifikacijos
2025-01-09 1898

„6MBI150VX-120-50“ yra aukštos kokybės IGBT modulis, kurį sukūrė „Fuji Electric“, kad būtų patenkinti šiuolaikinių pramonės programų reikalavimai.Šis modulis, turėdamas patobulintą 6 pakuotės konfigūraciją, kompaktišką M648 paketą ir tvirtas šiluminio valdymo galimybes, suteikia išskirtinį efektyvumą ir patikimumą esant didelės galios scenarijams.Nesvarbu, ar tai varikliams, CNC sistemoms ar nepertraukiami maitinimo šaltiniai, „6MBI150VX-120-50“ sujungia pažangiausias elektrinį našumą su universaliu pritaikomumu.Šiame straipsnyje mes išnagrinėsime jo technines specifikacijas, vidinės grandinės projektą, pagrindines elektrines charakteristikas, pranašumus ir pritaikymus, suteikdami išsamų supratimą, kodėl šis modulis yra kertinis akmuo pramoninės galios konvertavimo sistemose.

Katalogas

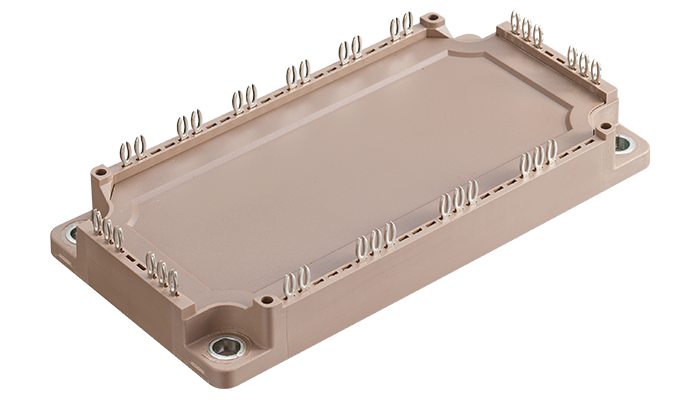

6MBI150VX-120-50 apžvalga

6MBI150VX-120-50 yra IGBT modulis, kurį gamina „Fuji Electric“, pasižymintis 6 pakuočių konfigūracija su 6 IGBT (izoliuotų vartų bipoliniais tranzistoriais) ir 6 laisvai važiuojančiais diodais.Modulis palaiko maksimalią kolektoriaus-emiterio įtampą (V_CES) 1200 V ir 150A įvertintą kolektoriaus srovę (I_C).Jis žinomas dėl efektyvaus perjungimo našumo, mažo laidumo praradimo ir įmontuotos viršūnių/perpildymo apsaugos.Dėl to jis yra plačiai pritaikomas didelės galios scenarijuose, tokiuose kaip pramoninių variklių pavaros, keitikliai, nepertraukiami maitinimo šaltiniai (UPS) ir „Servo“ valdymo sistemos.Be to, modulyje yra kompaktiškas M648 paketas, palaiko veikimo sankryžos temperatūrą iki 150 ° C, o jo laikymo temperatūros diapazonas yra nuo –40 ° C iki 125 ° C, ir tai suteikia didelį patikimumą reikalaujančiai pramoninei aplinkai.

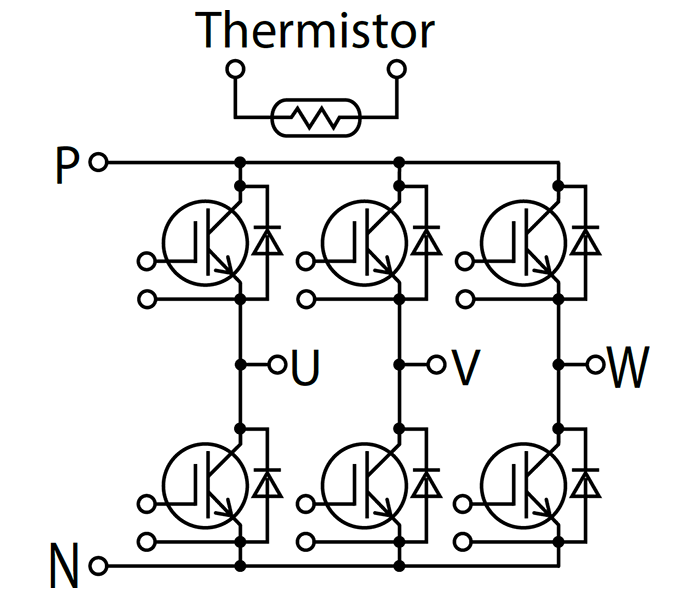

6MBI150VX-120-50 grandinės schema

Iš 6MBI150VX-120-50 grandinės schemos matome, kad modulį sudaro 6 IGBT ir 6 laisvai besisukantys diodai.Kiekvienas IGBT yra suporuotas su laisvai keliančiu diodu, kad būtų užtikrintas dabartinis kelio tęstinumas.P (teigiamas nuolatinės srovės terminalas) yra teigiamas magistralės įvestis, tiekianti nuolatinės srovės galią IGBTS trijų fazių keitiklio grandinei.N (neigiamas nuolatinės srovės terminalas) yra neigiamas magistralės įvestis, dirbantis kartu su P, kad būtų galima maitinti keitiklio modulį.U, V ir W (trijų fazių išvesties gnybtai) yra keitiklio išėjimo gnybtai, prijungti prie variklio trifazių apvijų.Atlikdami IGBTS perjungimo veiksmus, DC galia paverčiama trijų fazių kintamosios srovės galia.

Elektros charakteristikos 6MBI150VX-120-50

ICES: Maksimali kolektoriaus-emiterio nuotėkio srovė yra 1,0 Ma, užtikrinant mažą galios nuostolį OFF būsenos metu.

IGES: Maksimalus vartų emiterio nuotėkio srovė yra 200 NA, parodanti puikų izoliacijos našumą.

VGE (Th): Vartų emiterio slenksčio įtampa svyruoja nuo 6,0 iki 7,0 V, tinkama vidutinei vairavimo įtampai.

VCE (šeštadienis): Minimali kolektoriaus-emiterio prisotinimo įtampa yra 2,2 V (lusto lygis), šiek tiek padidėja, kai temperatūra kyla.

Rg: Vidinis vartų pasipriešinimas paprastai yra 1,1 Ω, palengvinantis greitesnį perjungimą.

CIES: Įvesties talpa yra 3300 NF, todėl tinkamai veikia tvirta vartų tvarkyklės grandinė.

TON / TOFF: Įjungimo laikas yra 0,37 μs, o išjungimo laikas yra 0,67 μs, užtikrinantis vidutinį perjungimo greitį.

VF: Minimali vidinio diodo į priekį įtampa yra 2,4 V (lusto lygis), užtikrinant mažą laidumo nuostolį.

trr: Atvirkštinio atkūrimo laikas yra 0,15 μs, sumažinant energijos nuostolius perjungimo metu.

Termistorius: Atsparumas ir B vertė naudojami temperatūros stebėjimui ir apsaugai, užtikrinant saugų veikimą.

6MBI150VX-120-50 pranašumai ir trūkumai

Privalumai:

Didelės galios valdymo galimybės: 150A srovės ir 1200 V įtampos įvertinimas, tinkamas naudoti didelės galios.

Mažas laidumo praradimas: maža kolektoriaus-emiterio prisotinimo įtampa (V_CE (SAT)) sumažina galios nuostolius ir padidina sistemos efektyvumą.

Didelės spartos perjungimas: sukurtas greitųjų perjungimo operacijoms, todėl jis yra idealus aukšto dažnio programoms.

Integruotos apsaugos ypatybės: įmontuota perpildyta ir viršsrampi apsauga pagerina sistemos patikimumą.

Trūkumai:

Aukštos aušinimo reikalavimai: Didelės galios tankis sukuria didelę šilumą, todėl reikia veiksmingo šiluminio valdymo.

Sudėtinga vartų pavaros schema: reikalauja tikslios vartų pavaros ir apsaugos grandinės, padidinant dizaino sudėtingumą.

Didesnės išlaidos: Palyginti su mažesnės galios įrenginiais, modulio išlaidos yra didesnės, o tai gali turėti įtakos bendroms sistemos išlaidoms.

6MBI150VX-120-50 programos

Variklio pavarų keitiklis: tai naudojama valdyti kintamosios srovės variklių greitį ir sukimo momentą, siekiant efektyvaus galios konversijos.

Skaitmeninis valdymas (NC) ir servo sistemos: užtikrina tikslų judesio valdymą ir didelį reagavimą CNC mašinose ir robotikoje.

Nepertraukiamas maitinimo šaltinis (UPS): užtikrina stabilų energijos tiekimą į kritinę įrangą elektros energijos tiekimo nutraukimo metu.

Pramoninė įranga: tarnauja kaip pagrindinis galios konvertavimo komponentas didelės galios, didelio efektyvumo įrangoje, pavyzdžiui, suvirinimo mašinose.

6MBI150VX-120-50 specifikacijos

Parametras	Detalės
Konfigūracija	6-pakuotė
Serija	V serija (6 -oji karta)
VCES(V)	1200
IC(A)	150
TvjMaks. (° C)	175
TvjopMaks. (° C)	150
Tc(° C)	125
TSTG(° C)	-40–125
Paketas	M648
Plotis (mm)	62
Ilgis (mm)	122
Svoris (g)	300

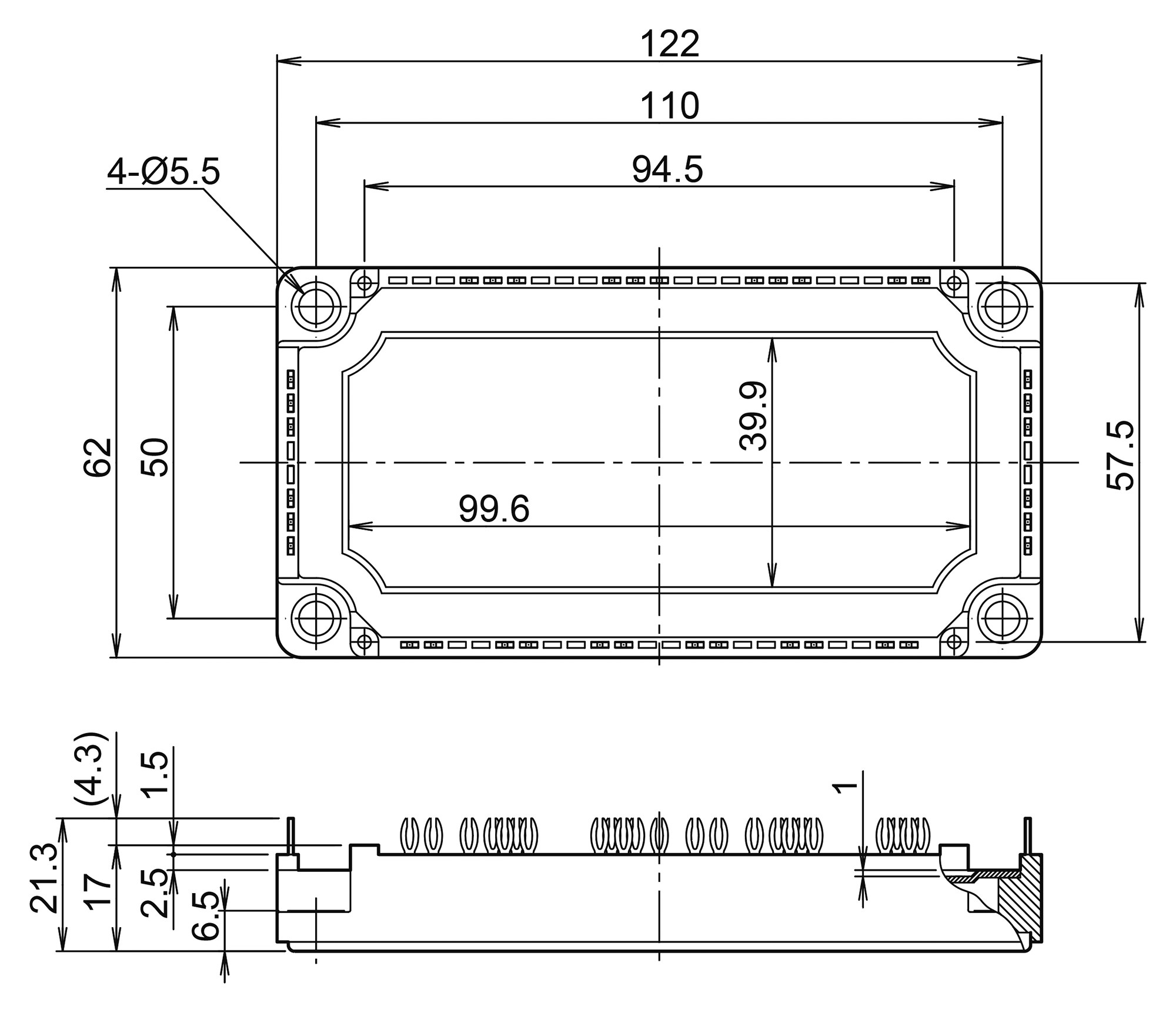

Pakuotės matmenys 6MBI150VX-120-50
