Praktinis 2SC2328 tranzistoriaus pritaikymas
2024-07-22 5481

Plačioje elektronikos srityje tranzistorius yra pagrindinė daugelio prietaisų, apibūdinančių šiuolaikinį gyvenimą, kūrimo ir veikimo technologiją.Šis straipsnis įsigilina į „2SC2328“ tranzistoriaus detales - plačiai naudojamas NPN BJT programose, pradedant garso stiprinimu ir baigiant signalo apdorojimu automobilių ir telekomunikacijų sistemose - štampu parodo pavojingą vaidmenį ir pritaikomą tranzistorių naudojimą šiuolaikinėje elektronikoje.

Katalogas

Tranzistorių tipai

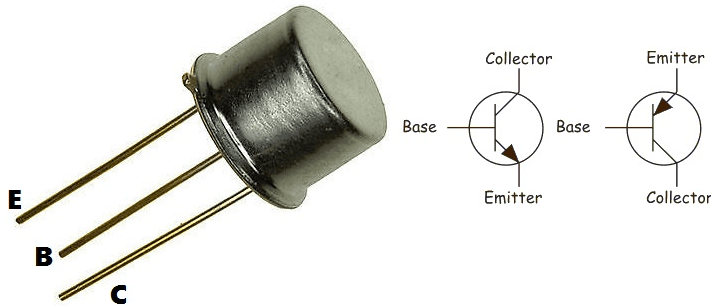

1 paveikslas: Bipolinio sankryžos tranzistorius (BJT)

Bipolinio sankryžos tranzistorius (BJT) - BJT sudaro trys puslaidininkių medžiagos sluoksniai, išdėstyti kaip PNP arba NPN.Jis sustiprina srovę, naudodama mažą srovę baziniame terminale, kad kontroliuotų didesnę srovę tarp kolektoriaus ir emiterio gnybtų.Tai daro BJT veiksmingą atliekant ir stiprinant užduotis.

2 paveikslas: Lauko efekto tranzistorius (FET)

Lauko efekto tranzistorius (FET) - FET kontroliuoja kanalo laidumą puslaidininkinėje medžiagoje, naudodamas elektrinį lauką.Yra dviejų tipų FET: Junction FET (JFET): naudoja atvirkštinės pakreipimo sankryžą, kad reguliuotų krūvio nešėjų srautą per kanalą.Metalo-oksido-semiklaidininkas FET (MOSFET): kontroliuoja srovės srautą, pritaikydamas įtampą metaliniams vartams, kurie yra izoliuoti nuo puslaidininkinės medžiagos plonu oksido sluoksniu.

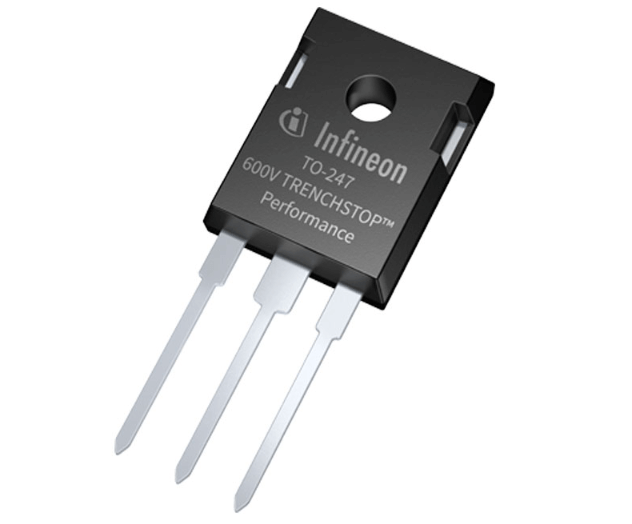

3 paveikslas: Izoliuotų vartų bipolinio tranzistoriaus (IGBT)

Izoliuotų vartų bipolinio tranzistoriaus (IGBT) - IGBT sujungia tiek BJT, tiek MOSFET bruožus.Jis naudoja izoliuotus vartus, kad būtų galima valdyti aukštą srovę pernešančią sritį, leidžiant efektyviai ir greitai perjungti esant aukštai įtampai ir srovėms.Tai daro IGBT idealias programoms, reikalaujančioms didelės galios ir greičio.

Kas yra 2SC2328 tranzistorius?

„2SC2328“ yra NPN bipolinio sankryžos tranzistorius (BJT), paprastai naudojamas garso dažnio stiprintuvuose ir perjungimo grandinėse.Dėl jo galimybės valdyti vidutinio lygio įtampą ir srovę, todėl ji tinka įvairioms mažos ir vidutinės galios naudojimosi.

Kolekcionierių-emiterio įtampa (VCEO): Tai yra maksimali įtampa, kurią galima saugiai pritaikyti per kolektoriaus-emiterio sankryžą, kai atidaroma bazinės emigitatoriaus sankryža.

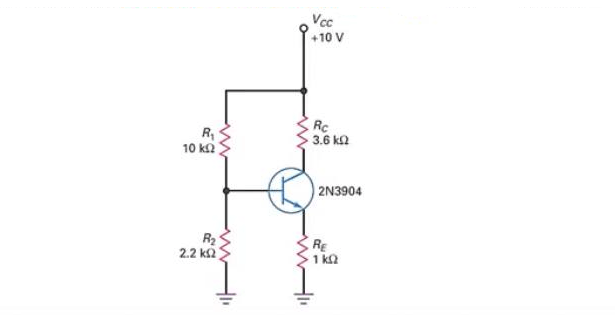

4 paveikslas: Kolektoriaus-emiterio įtampa (VCEO)

Kolekcininko srovė (IC): Tai yra maksimali srovė, kurią gali valdyti kolekcionierius.

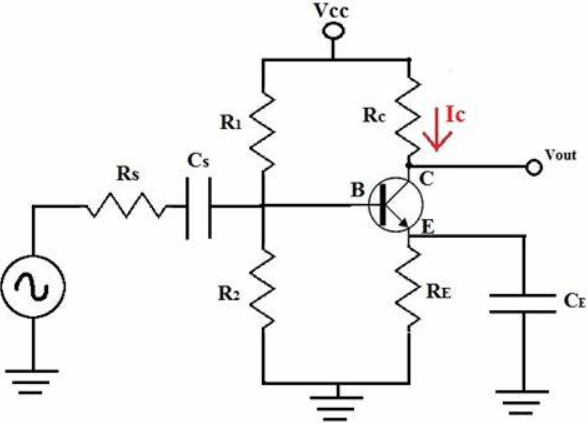

5 paveikslas: Kolektoriaus srovė (IC)

Galios išsklaidymas (PC): Tai rodo maksimalią galią, kurią tranzistorius gali išsisklaidyti, neviršydamas jo veiklos temperatūros ribos.

Gaukite pralaidumo produktą (FT): Tai matuoja dažnį, kuriuo tranzistoriaus padidėjimas sumažėja vienybei.

NPN tranzistorius naudoja tiek elektronus, tiek skylutes kaip įkrovos nešiklius.Jį sudaro P tipo puslaidininkio (bazė) sluoksnis tarp dviejų N tipo puslaidininkio (kolektoriaus ir emiterio) sluoksnių.

Kai bazei yra taikoma teigiama įtampa, palyginti su emiteru, elektronai teka iš emiterio į kolektorių, kuris yra sujungtas su aukštesne teigiama įtampa.Ši sąranka leidžia didesnei srovei tekėti per kolektorių nei bazė, nes tranzistoriaus galimybė sustiprinti srovę.

NPN tranzistorius efektyviai veikia su elektronais kaip pirminiai nešikliai, kurie pereina iš emiterio į kolekcionierių.Dėl šios konstrukcijos NPN tranzistoriai plačiai naudojami elektroninėse grandinėse, nes elektronai juda greičiau nei skylės, įgalindami greitesnį veikimą ir geresnį veikimą įvairiose elektroninėse programose.

2SC2328 tranzistorių programos

„2SC2328“ tranzistorius puikiai naudoja vartojimo elektroniką, pavyzdžiui, garso įtaisus, naudojamus garso dažnio stiprintuvuose, pavyzdžiui, išankstiniais žymekliais, esančiais aukšto tikslumo garso sistemų etapuose, ir televizijos vaizdo įrašų apdorojimo grandines, kad būtų galima sustiprinti signalus.Automobilių pramonėje jis naudojamas elektroniniuose valdymo blokuose (ECU), kad būtų galima sustiprinti jutiklių signalus ir automobilio garso stiprintuvus, kad padidintų garso signalo stiprumą, kol jis nepasiekia garsiakalbių.Telekomunikacijose jis sustiprina silpnus antenų gautus signalus.Pramoninėje ir galios elektronikoje „2SC2328“ naudojamas variklio valdymo grandinėse, norint sureguliuoti variklio greitį ir perjungti reguliatorius, kad būtų galima efektyviai valdyti ir paskirstyti.Medicininėje įrangoje židinys diagnostikos instrumentuose, tokiuose kaip EKG mašinos, kai reikalingas signalo vientisumas.Kompiuteriuose ir tinkluose „2SC2328“ naudojamas kompiuterių maitinimo įrenginiuose ir tinklo įrangoje, kad būtų galima reguliuoti įtampą ir srovę.

2SC2328 tranzistoriaus techninės specifikacijos

	Specifikacija	apibūdinimas
Tipas	Npn	Tipas tranzistoriaus
Kolekcininkas-emitorius Įtampa (VCEO)	Aplink 120 V.	Maksimalus įtampa tarp kolektoriaus ir emiterio, kai atidaroma bazė
Kolekcionierius Srovė (IC)	Maksimalus Maždaug 50 Ma	Maksimalus srovė, kuri gali tekėti per kolekcionierių
Emiterio bazė Įtampa (vebo)	Maksimalus apie 5 V.	Maksimalus įtampa tarp emiterio ir bazės
Kolekcionierius Išsiskyrimas (PC)	Aplink 0,4 W.	Maksimalus Kolekcionieriaus galios išsisklaidymas
DC Dabartinis pelnas (HFE)	Įvairus, Dažnai 100-320	įgyti DC faktorių
Perėjimas Dažnis (pėdos)	Aukščiau 100 MHz	dažnis, kuriuo padidėja iki 1

Kodėl verta rinktis 2SC2328 tranzistorių？

„2SC2328“ yra skirtas greitam signalo perjungimui, todėl jis yra idealus grandinėms, reikalaujančioms greitų perėjimų, tokių kaip skaitmeninis skaičiavimas ir impulsų grandinės.Šis tranzistorius gali valdyti santykinai aukštą įtampą, todėl jis tinka įtampos stiprinimo užduotims atliekant garso stiprintuvus ir signalo apdorojimo įrangą.Turėdamas tinkamą dabartinį padidėjimą (beta vertę), „2SC2328“ efektyviai sustiprina silpnus signalus, kurių reikia tokioms programoms kaip garso išankstiniams stiprintuvams ir radijo siųstuvams.Kaip bendrosios paskirties tranzistorius, jis gali būti naudojamas įvairiose elektroninėse grandinėse, pradedant paprastais „pasidaryk pats“ projektais ir baigiant sudėtingomis pramonės programomis.Jo maža sodrumo įtampa sumažina galios nuostolius, kai tranzistorius yra „įjungtas“ būsenoje, padidina perjungimo programų efektyvumą.„2SC2328“ galima įsigyti nedidelėje pakuotėje, tinkama kompaktiškiems elektroniniams įrenginiams ir erdvėje suvaržytoms programoms.Žinomas dėl savo patikimumo ir patvarumo, „2SC2328“ užtikrina elektroninių prietaisų ilgaamžiškumą ir veikimą.

2SC2328 tranzistoriaus alternatyvos

2N3904 - 2N3904 yra bendrosios paskirties NPN tranzistorius, kuris tvarko šiek tiek mažesnę įtampą ir sroves nei 2SC2328.Jis yra populiarus dėl jo prieinamumo ir mažų išlaidų, todėl jis tinka įvairioms programoms.

BC547 - BC547 yra dar vienas NPN tranzistorius, valdantis panašią įtampą, bet šiek tiek mažesnę srovę, palyginti su 2SC2328.Paprastai jis naudojamas mažo signalo amplifikacijai ir perjungimo užduotims.

2N2222 - Šis tranzistorius turi panašius įtampos įvertinimus kaip 2SC2328, tačiau gali valdyti didesnes sroves ir galios išsklaidymą.Dėl to jis tinka reiklioms programoms.

BC337 - BC337 yra palyginamas su 2SC2328, atsižvelgiant į įtampą ir dabartinius įvertinimus, ir gali būti tiesioginis pakeitimas daugelyje grandinių.Jis plačiai naudojamas bendrosios paskirties stiprinimui ir perjungimui.

SS9014 -SS9014 yra bendrosios paskirties NPN tranzistorius, turintis panašias charakteristikas kaip 2SC2328, todėl jis tinka naudoti mažos galios.

Saugus ir efektyvus 2SC2328 tranzistoriaus naudojimas

Pirmiausia visada kreipkitės į duomenų lapą, kad būtų maksimalūs įtampos, srovės ir galios įvertinimai.Viršijus šiuos įvertinimus, tranzistorius gali sugadinti ir gali sukelti grandinės gedimą.

Antra, įsitikinkite, kad tranzistoriui skęsta priimtina šiluma.Perkaitimas gali sumažinti jo gyvenimo trukmę arba sukelti nedelsiant nesėkmę.Jei reikia šilumos perdavimo į šilumos kriauklę, naudokite šiluminį junginį.

Tada tinkamas šališkumas padeda pasiekti idealų našumą ir apsaugo nuo šiluminių bėgimo sąlygų.Pagal specifikacijas nustatykite bazinio emiterio ir bazinės kolektoriaus įtampą.

Taip pat įdėkite rezistorius į grandinę, kad apribotumėte bazinę srovę.Tai apsaugo tranzistorių nuo per didelės srovės, o tai gali pažeisti.

Tada įsitikinkite, kad tranzistorius yra tvirtai pritvirtintas.Laisvos jungtys gali sukelti nestabilų veikimą ar fizinio streso pažeidimą.

Jei tranzistoriaus dėklas yra sujungtas su bet kokiais laidais, įsitikinkite, kad jis yra tinkamai išskirtas nuo šilumos arba bet kokio laidumo paviršiaus, kad būtų išvengta trumpų jungčių.

Pažymėtina, kad naudojate aukštos kokybės papildomus komponentus, kad išvengtumėte komponentų gedimų, tokių kaip kondensatorių nutekėjimas ar dreifuojantys rezistoriai.

Galiausiai reguliariai apžiūrėkite tranzistorių ir jį supančius komponentus, ar nėra streso, perkaitimo ar senėjimo požymių.Pakeiskite komponentus, jei reikia išlaikyti grandinės vientisumą ir našumą.

Išvada

Tranzistoriai, įrodyti išsamią 2SC2328 modelio analizę, yra pagrindiniai šiuolaikinės elektronikos ir skaitmeninio skaičiavimo srityje, išdėstydami galios srautą ir duomenis, skatinančius šiandieninį technologiją orientuotą pasaulį.Techniniai tyrinėjimai atskleidžia, kaip tranzistoriai, per savo sugebėjimą sustiprinti ir perjungti, tampa nepažeisti viskam, pradedant pagrindine vartojimo elektronika ir baigiant pramoninėmis sistemomis.Straipsnyje ne tik iškrauta operatyvinis ir įvairių tipų tranzistoriai, bet ir iliustruoja jų praktinius įgyvendinimus įvairiuose sektoriuose, pabrėždamas jų universalumą ir tvirtumą.Kai atsižvelgiame į tranzistorių technologijos ateitį, nuolatiniai pažanga ir adaptacijos neabejotinai ir toliau formuos ir iš naujo apibrėžs elektroninį kraštovaizdį.

Dažnai užduodami klausimai [DUK]

1. Kaip nustatyti, ar tranzistorius yra NPN ar PNP?

Norėdami nustatyti, ar tranzistorius yra NPN ar PNP, naudokite multimetrą, nustatytą į diodų bandymo režimą.Padėkite raudoną zondą ant vidurinio kaiščio (pagrindo) ir juodą zondą ant vieno iš išorinių kaiščių (emiterio ar kolektoriaus).NPN tranzistoriui multimetras parodys rodmenis (paprastai nuo 0,6 iki 0,7 V), kai raudonas zondas yra ant pagrindo, o juodasis zondas - ant emiterio.Atvirkštinio zondo jungtys neturėtų rodyti skaitymo.PNP tranzistoriui sąlygos atvirkščiai neinagas, kai raudona spalva yra ant pagrindo, ir juoda - emiterui, o rodmenys, kai jie atvirkštiniai.

2. Kaip sužinoti, kurį tranzistorių naudoti?

Rinkdamiesi tranzistorių, apsvarstykite jūsų grandinės dabartinius ir įtampos reikalavimus, taip pat perjungimo greitį, galios išsklaidymą ir fizinį dydį.Pradėkite tikrindami maksimalią srovę ir įtampą, kurią reikia valdyti tranzistoriui.Įsitikinkite, kad maksimalūs tranzistoriaus įvertinimai viršija šias vertes.Jei reikia perjungti greitą greitį, ieškokite tranzistorių, turinčių aukštą dažnį ir mažą talpą.

3. Ar galiu naudoti NPN, o ne PNP tranzistorių?

Vietoj PNP tranzistoriaus galite naudoti NPN, tačiau tam reikia grandinės modifikacijų.NPN ir PNP tranzistoriai veikia skirtingai.NPN tranzistoriui reikalinga teigiama bazinės emitento įtampa, tuo tarpu PNP reikalinga neigiama bazinės emitento įtampa.Norėdami pritaikyti šiuos skirtumus, turite pakoreguoti grandinę, ypač srovės srauto ir šališkumo įtampos kryptį.

4. Kaip išbandyti ar nustatyti gerą tranzistorių?

Norėdami patikrinti tranzistorių, naudokite multimetrą diodų bandymo režime ir atskirai išbandykite kiekvieną sankryžą (bazinį-emiterį ir bazinį kolektorių).Funkciniam NPN tikėkitės į priekinės įtampos kritimą (apie 0,6 V), kai teigiamas švinas yra ant pagrindo ir neigiamas emiterio ar kolektoriaus.Atvirkštinės jungtys neturėtų skaityti.PNP rodmenys bus priešingai.

5. Kaip nustatyti atvirą, trumpą ir nuotėkio tranzistorių?

Nėra tęstinumo vienoje ar keliose sankryžose, kai išbandomi multimetras;

Rodo tęstinumą arba labai mažą pasipriešinimo rodmenis tarp bet kurio dviejų kaiščių (bazės, kolekcionieriaus, emiterio) į abi puses;

Parodo netikėtus, paprastai mažus, įtampos ar varžos rodmenis, esant atvirkštinei bet kurios jungties sąlygoms, tai rodo, kad jis nėra visiškai blokuojantis srautą taip, kaip turėtų.
