„P-Channel MOSFET“: simbolis, režimai ir programos
2025-05-07 50418

„P-Channel MOSFET“ yra tarsi elektrinis jungiklis, kontroliuojantis, kaip energija teka grandinėje.Jis įsijungia, kai vartai yra žemesni už šaltinį ir dažnai naudojami įjungti ar išjungti iš teigiamos pusės.Šis straipsnis padės suprasti, kaip jis veikia, kokie yra, kur jis naudojamas, ir kaip jį išbandyti ar ištaisyti.

Katalogas

„P-kanalo MOSFET“ apžvalga

„P-kanalo MOSFET“ yra tranzistoriaus rūšis, naudojama elektros srautui valdyti grandinėje.Tai yra MOSFET (metalo-oksido-semiklaidinio lauko ir efekto tranzistoriaus) šeimos dalis, kuri plačiai naudojama elektroninių signalų perjungimui ir stiprinimui.Tai kontroliuoja elektros srautą.P-kanalo MOSFET įsijungia (leidžia srovės srautui), kai įtampa prie jo vartų yra mažesnė už įtampą jo šaltinyje.Jis išsijungia (sustabdo srautą), kai vartų įtampa yra lygi arba didesnė už šaltinio įtampą.

Kaip veikia „P-kanalo MOSFET“?

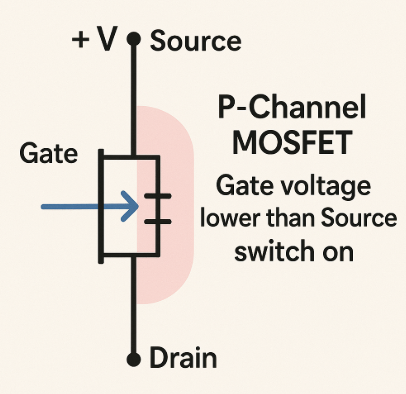

1 paveikslas: P-kanalo MOSFET darbo schema

„P-Channel MOSFET“ yra išmanusis jungiklis, kontroliuojantis, kaip elektra teka grandinėje.Jis turi tris dalis: vartai, šaltinis ir nutekėjimas.Kai vartai yra tokios pačios ar aukštesnės įtampos nei šaltinis, jungiklis neveikia ir elektra negali praeiti.Bet kai vartų įtampa nukrenta ir tampa mažesnė už šaltinį (daugiau neigiamas), jungiklis įsijungia ir elektra teka iš šaltinio į kanalizaciją.Tai tarsi durys, kurios atsidaro tik tada, kai švelniai traukiate teisinga linkme.„P-kanalo MOSFET“ dažnai naudojami valdyti maitinimą viršutinėje grandinės pusėje, pavyzdžiui, įjungti ar išjungti įrenginį.

„P-kanalo MOSFET“ veikimo režimai

Patobulinimo režimas P-kanalo MOSFET

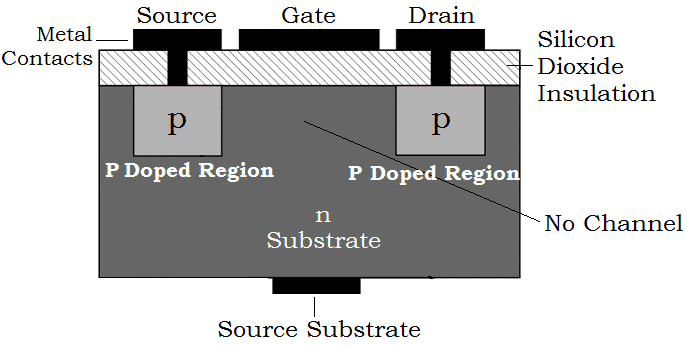

2 paveikslas: Patobulinimo režimas P-kanalo MOSFET

Paprastai šis tipas yra išjungtas, kai ant vartų netaikoma įtampa.Tai įsijungia tik tada, kai vartų įtampa yra labiau neigiama nei šaltinis.Jis dažnai naudojamas keičiant programas, kai norite, kad grandinė išjungtų pagal numatytuosius nustatymus.

Išeikvojimo režimas P-kanalo MOSFET

3 paveikslas: Išeikvojimo režimas P-kanalo MOSFET

Paprastai šis tipas yra net be jokios vartų įtampos.Norėdami jį išjungti, ant vartų turite pritaikyti teigiamą įtampą.Tai naudinga, kai srovė turėtų tekėti, nebent nuspręsite ją sustabdyti.

Skirtingi P-kanalų tipai MOSFET

Paviršius montuojamas P-kanalo MOSFET

4 pav.

Jie yra maži ir kompaktiški, pagaminti paviršiui, tiesiai ant PCB.Dažni telefonuose, nešiojamuosiuose kompiuteriuose ir kitoje erdvėje taupančioje elektronikoje.

Per skylę P-kanalo MOSFET

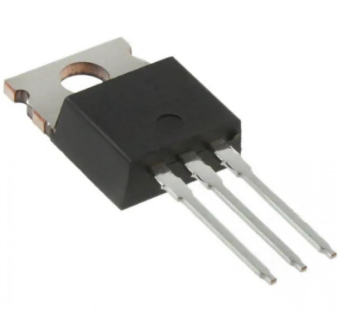

5 paveikslas: per skylę P-kanalo MOSFET

Jie turi ilgesnes kojas ir eina per skylutes lentoje.Juos lengviau valdyti, ypač „pasidaryk pats“ ir prototipų kūrimo projektuose.

Galios P-kanalo MOSFET

6 paveikslas: Galios P ​​kanalo MOSFET

Sukurta valdyti aukštą įtampą ir sroves.Jie naudojami varikliuose, galios keitikliuose ir didelėje pusėje esant sunkių apkrovų perjungimui.

P-kanalo MOSFET struktūra

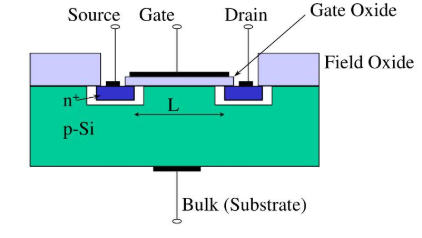

7 paveikslas: P-kanalo MOSFET struktūra

Šis paveikslėlis parodo, kaip „p-kanalo MOSFET“ yra pastatytas lusto viduje.Žalia dalis viduryje vadinama p tipo siliciu, tai yra tarsi jungiklio pagrindas ar korpusas.Abiejose pusėse matote du mėlynus blokus, pažymėtus N+, kurie yra šaltinis ir kanalizacija - jie padeda elektros energijai tekėti ir išorėje.

Viduryje yra tarpas tarp šaltinio ir kanalizacijos.Ši erdvė vadinama kanalu, ir ją valdo kažkas, kas vadinama vartais (juoda juosta viršuje).Vartai tiesiogiai neliečia silicio, jį atskirti ypač plonu stiklu primenančiu sluoksniu, vadinamu vartų oksidu, kuris veikia kaip izoliacija.

Kai ant vartų uždedate neigiamą įtampą, elektros energijai reikia tekėti iš šaltinio į kanalizaciją.Lauko oksidas šonuose padeda išlaikyti viską atskirti ir organizuoti, panašiai kaip tvoros iš kiekvienos pusės.Apatinė dalis, pažymėta biriaisiais ar substratais, yra ta vieta, kur yra visa struktūra.

P-kanalo MOSFET nauda

Paprastas perjungimas aukštai

„P-Channel MOSFET“ puikiai tinka perjungti teigiamą maitinimo šaltinio pusę (aukštą pusę), o tai dažnai būna lengviau tam tikrose grandinės dizainuose.

Lengvesnis vartų pavara, kad būtų galima valdyti aukštą pusę

Jie įsijungia, kai vartai traukiami žemiau nei šaltinis, todėl daugeliu atvejų jums nereikia papildomų vartų tvarkyklės grandinių perjungti.

Geriausias už mažą srovės valdymą

Jie gerai veikia žemos ir vidutinės srovės programos, tokios kaip mažų apkrovų ar jutiklių maitinimas.

Papildo N kanalo dizainą

Naudojami kartu su „N-kanalo MOSFET“, jie sudaro visas H tilto grandines, kad būtų lengviau valdyti variklį ir perjungti maitinimo šaltinius.

Atvirkštinės poliškumo apsauga

P-kanalo MOSFET gali būti naudojamos apsaugoti grandines nuo atvirkštinės įtampos jungčių, ypač akumuliatorių varomuose įrenginiuose.

Kai kuriais atvejais mažesnis EMI

Dėl jų perjungimo padėties (aukštoje pusėje) jie kartais gali padėti sumažinti elektromagnetinius trukdžius.

P-kanalo MOSFET naudojimas

Energijos valdymas akumuliatorių grandinėse

Jie dažnai naudojami valdyti energijos srautą akumuliatoriuose varomuose įrenginiuose, tokiuose kaip nešiojamieji kompiuteriai ir mobilieji telefonai.

Didelio pusės jungiklis nuolatinės srovės grandinėse

„P-kanalo MOSFET“ naudojami teigiamai pakeisti maitinimo šaltinį nuolatinės srovės grandinėse, todėl jos yra idealios aukšto pusės valdymui.

Atvirkštinės poliškumo apsauga

Jie apsaugo elektroninius prietaisus, blokuodami srovę, jei akumuliatorius ar galia yra sujungta neteisingai.

Variklio valdymas

H-tilto variklio tvarkyklės grandinėse p-kanalo MOSFET naudojami su N-kanalo, kad būtų galima valdyti variklio kryptį.

LED ir šviesos juostelių perjungimas

Jie padeda pasukti šviesos diodus ar šviesias juosteles įjungti ir išjungti iš aukštos pusės, ypač automobilių ir apšvietimo sistemose.

Apkrovos atjungimo jungikliai

Naudojamas kaip atjungimo jungikliai, kad būtų galima visiškai nutraukti apkrovą nuo maitinimo šaltinio, kai sistema išjungta arba miego režime.

Kaip išbandyti p-kanalo MOSFET?

Galite patikrinti, ar „p-kanalo MOSFET“ veikia naudojant skaitmeninį multimetrą (DMM).Šis įrankis padeda išmatuoti tokius dalykus kaip įtampa, pasipriešinimas ir diodų elgesys.Atlikdami šį bandymą, mes naudosime diodo režimą, kad pamatytume, kaip MOSFET reaguoja į skirtingas sąlygas.

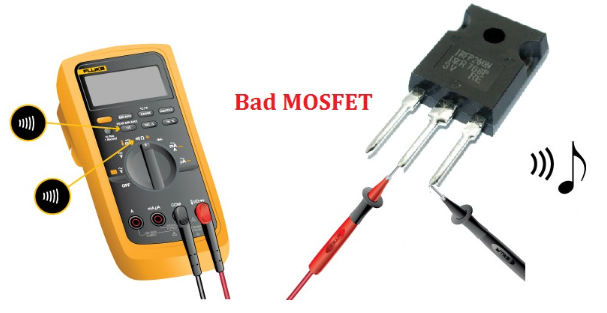

8 paveikslas: Skaitmeninis multimetras

• 1 žingsnis: nustatykite savo multimetrą

Pradėkite pasukdami multimetrą į diodų režimą.Šis režimas paprastai rodomas trikampiu su šalia esančia linija.Tai leidžia patikrinti, ar vidinės MOSFET dalys veikia kaip diodas, kuris yra naudingas atliekant pagrindinius bandymus.

• 2 žingsnis: nustatykite kaiščius

Tada sužinokite, kuris kaištis yra šaltinis, vartai ir nutekėjimas.Paprastai šią informaciją galite rasti komponento duomenų lape arba ieškodami dalies numerio internete.Žinojimas, kuris kaištis yra svarbus, kad galėtumėte teisingai išdėstyti savo zondus.

• 3 žingsnis: Išleiskite vartus

Prieš bandant svarbu pašalinti bet kokį likusį elektros krūvį ant vartų.Norėdami tai padaryti, palieskite visus tris kaiščius kartu su metaliniu daiktu arba naudokite pirštą (tik jei saugu tai padaryti).Tai atkuria MOSFET į normalią būseną.

• 4 žingsnis: išbandykite kūno diodą

Dabar padėkite juodą zondą ant šaltinio kaiščio ir raudoną zondą ant kanalizacijos kaiščio.Turėtumėte pamatyti rodmenis nuo 0,4 V iki 0,7 V - tai reiškia, kad vidinis diodas veikia.Jei pakeisite zondus ir ekrane rodomas „OL“ (atvira kilpa), tai yra normalu ir patvirtina, kad diodas blokuoja srovę kita kryptimi.

• 5 žingsnis: patikrinkite vartų valdymą

Norėdami patikrinti, ar vartai valdo srovę, laikykite juodąjį zondą ant šaltinio ir palieskite vartų kaištį su raudonu zondu sekundę, kad pritaikytumėte įtampą.Dabar padėkite raudoną zondą ant kanalizacijos ir patikrinkite rodmenis.Jei multimetras rodo „OL“, tai reiškia, kad MOSFET įsijungė ir dabar blokuoja srovę, kaip tikėtasi.

Dažni p-kanalo MOSFET gedimai

Vartų oksido skilimas

Tai atsitinka, kai vartai yra veikiami per daug įtampos, kuri pažeidžia ploną izoliacinį sluoksnį (oksidą) po vartais.Kai šis sluoksnis sugenda, MOSFET nebegali tinkamai valdyti srovės, ir jis gali visam laikui įjungti ar išjungti.

Perkaitimas

Jei „MOSFET“ tvarko daugiau srovės ar galios, nei jis yra įvertintas, jis gali pasidaryti per karštas.Be tinkamos šilumos kriauklių ar aušinimo, ši šiluma pažeidžia vidines dalis, dėl kurių gedimas.To ženklai apima sudegusius žymes ar įtrūkimus korpuse.

Elektros perteklius (EOS)

Staigus įtampos ar srovės smaigalys, pavyzdžiui, dėl galios viršįtampio, gali pabrėžti MOSFET vidinius komponentus.Tai gali sukelti trumpus jungtis tarp šaltinio, nutekėjimo ar vartų, todėl prietaisas nustoja veikti.

„Avalanche“ suskirstymas

Jei įtampa per MOSFET peržengia maksimalų ribą, ji gali sukelti lavinos efektą puslaidininkio viduje.Tai sunaikina vidinę struktūrą, o MOSFET gali trumpam arba visiškai atidaryti.

Vartų šaltinio nuotėkis

Laikui bėgant maža, bet didėjančia srovė gali pradėti nuo vartų ir šaltinio.Paprastai tai atsitinka dėl senėjimo ar nedidelės žalos, ir tai neleidžia MOSFET visiškai išsijungti ar įjungti.

Mechaninė žala

Fizinis stresas, pavyzdžiui, per daug lenkdami laidus ar numesdami prietaisą, gali nulaužti ar sulaužyti MOSFET.Net maži įtrūkimai gali sukelti gedimą esant šilumai ar aukštai įtampai.

Išvada

„P-kanalo MOSFET“ yra naudingos taupant energiją ir apsaugant grandines.Jie puikiai tinka akumuliatoriams, varikliams ir lemputėms.Jei gaminate, parduodate ar perkate elektronines dalis, dabar tinkamas laikas užsisakyti „P-Channel Mosfets“ kiekį.Susisiekite su mumis šiandien, kad pradėtumėte.
