PAM8610 stiprintuvas: PIN konfigūracija, CAD modeliai ir funkcinė apžvalga
2024-10-30 5667

„Diodes Incorporated“ pagamintas „Pam8610“ yra galingas 10W stereo klasės garso stiprintuvas, pažymėtas savo sudėtingesnėmis nuolatinės srovės tūrio valdymo galimybėmis.Šis stiprintuvas išsiskiria išskirtiniu garso aiškumu, užtikrindamas minimalų bendro harmoninio iškraipymo ir triukšmo (THD+N) ir mažą elektromagnetinį trukdymą (EMI), užtikrindamas tikslią garso kokybę, kuri rezonuoja žmogaus emocijomis.

Katalogas

Patobulinta PAM8610 apžvalga

PAM8610 yra patobulintas garso stiprintuvas, skirtas įvykdyti norus, kad būtų galima pasiekti puikų garso patirtį, pateikdamas 10 W išėjimo kiekviename kanale su minimaliais triukšmo trukdžiais.Tai užtikrina fonetinį aiškumą, kuris rezonuoja su asmenimis, ieškančiais klausos prieglobsčio įvairiose aplinkose.Jo nuolatinės srovės tūrio valdymas leidžia išsamiai modifikuoti garso moduliaciją, patenka į daugybę klausytojų nuostatų ir taikymo poreikių, o tai ypač naudinga scenarijais, reikalaujančiais sumanaus garso balansavimo sudėtingais akustiniais parametrais.Pridedant savo viliojimą, PAM8610 yra spirituojamas tokiomis apsauginėmis savybėmis, kaip viršvalandžio, šiluminės ir trumposios jungimo apsaugos.Šie mechanizmai palaiko įrenginio patikimumą ir skatina saugumo pojūtį, kuris džiugina tiems, kurie siekia nenugalimo garso našumo sudėtingomis sąlygomis.

PAM8610 PIN konfigūracija

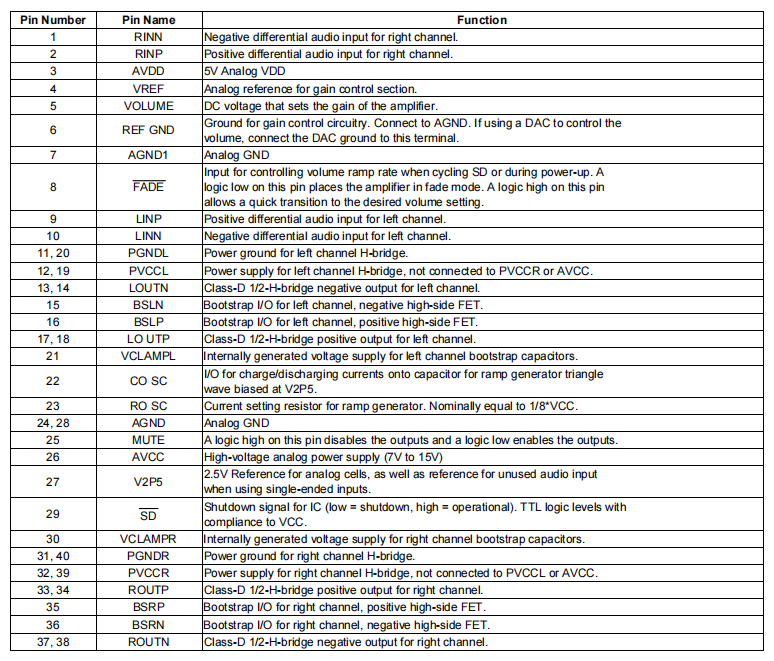

„PAM8610“ stiprintuvo 40 kontaktų išdėstymas suteikia kelią tobulesnėms ir integruotoms projektavimo galimybėms.Kiekvienas kaištis vaidina skirtingus vaidmenis, formuodamas tai, kaip efektyviai veikia stiprintuvas ir pagerina jo našumą.

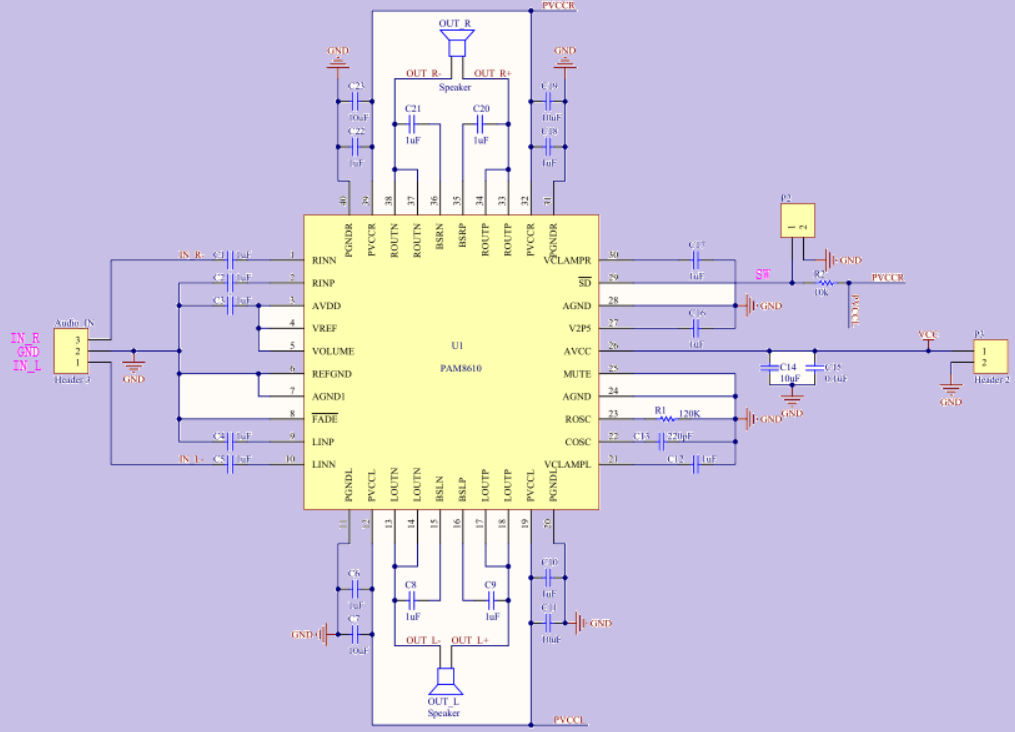

PAM8610 scheminė schema

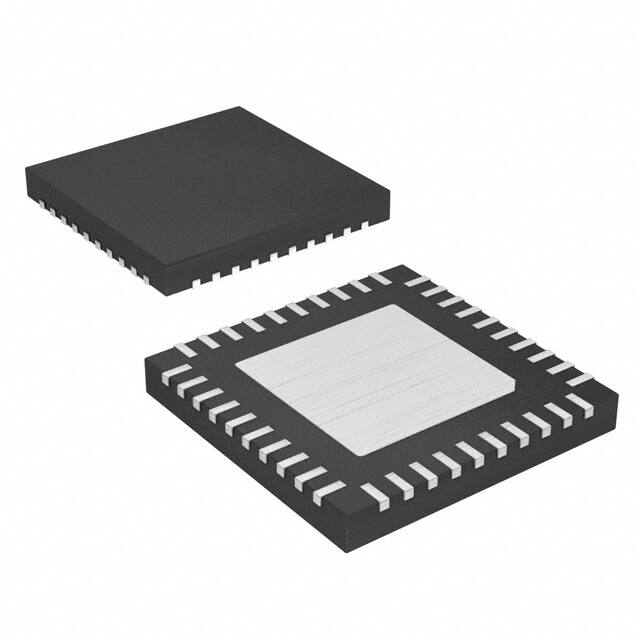

CAD PAM8610 modelis

Pėdsakas

CAD modelis

PAM8610 ypatybės

Galios išėjimas ir triukšmo valdymas

Įrenginys siūlo tvirtą 10 W išėjimą esant 8Ω su 13 V tiekimu, visa tai išlaikant stulbinamai žemą triukšmo lygį -90DB.Tai ypač tinka scenarijams, kuriuose garso aiškumas yra labai vertinamas, pavyzdžiui, namų garso sistemose ir viešojo adresų sąrankos.

Integruotos valdymo ir apsaugos funkcijos

Jame pateikiamos tokios funkcijos kaip išjungimas, nutildymas ir „Fade“, kurios vartotojams suteikia žavų garso išvesties valdymo lygį.Tai padidina sistemos lankstumą ir leidžia asmeniškai pritaikyti.Be to, apsaugos mechanizmai nuo pertekliaus ir temperatūros apsaugos prietaiso gyvenimo trukmė ir patikimumas, primenantis pažangias transporto priemonių saugos funkcijas, vartotojams suteikia saugumo jausmą.

Triukšmo slopinimas ir energijos efektyvumas

Pop triukšmo slopinimo įtraukimas smarkiai pagerina klausymo patirtį pašalinant staigius garso pertraukimus.Kartu su žemu ramybės srovės lygiosiomis, prietaisas yra sukurtas siekiant maksimaliai padidinti energijos vartojimo efektyvumą, todėl jis idealiai tinka akumuliatoriui valdomiems scenarijams, tuo pačiu sumažinant aplinkos pėdsaką.

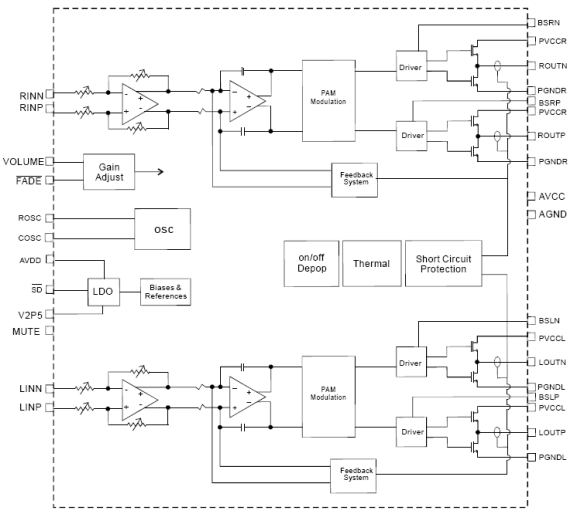

PAM8610 funkcinė bloko schema

PAM8610 specifikacijos

Diodai įtraukė PAM8610TR technines specifikacijas, atributus, parametrus ir dalis, kurių specifikacijos yra panašios į „Diodes Incorporated Pam8610TR“.

Tipas	Parametras
Gamyklos švino laikas	19 savaičių	Kalno	Paviršiaus laikiklis
Montavimo tipas	Paviršiaus laikiklis	Paketas / atvejis	40-WFQFN eksponuojamas padas
Darbinė temperatūra	-20 ° C ~ 85 ° C TA	Pakuotė	Juosta ir ritė (TR)
Paskelbta	2013 m	JESD-609 kodas	E3
PBFREE kodas	taip	Dalies būsena	Aktyvus
Jautrumo drėgmės lygis (MSL)	1 (neribotas)	ECCN kodas	Ear99
Tipas	D klasė	Terminalo apdaila	Matinė skarda (sn)
HTS kodas	8542.39.00.01	Įtampa - tiekimas	7v ~ 15V
Didžiausia reflow temperatūra (CEL)	260	Laikas@smailė reflow temperatūra-max (-os)	40
Bazinės dalies numeris	PAM8610	Išvesties tipas	2 kanalai (stereo)
Maitinimo šaltinio atmetimo santykis (PSRR)	60db	Maksimali išvesties galia	10W
„Max“ išvesties galios x kanalai @ įkelti	10W x 2 @ 8 Ω	Savybės	Depopas, nutildytas, trumpas jungimas ir šiluminis Apsauga, išjungimas, garsumo valdymas
Spinduliuotės kietėjimas	Ne	ROHS būsena	ROHS3 suderinamas

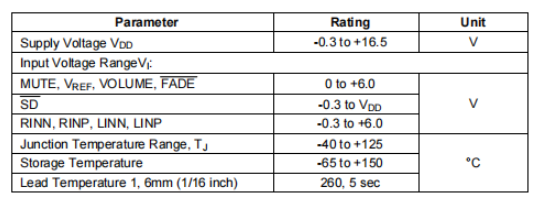

Absoliutus maksimalus PAM8610 reitingai

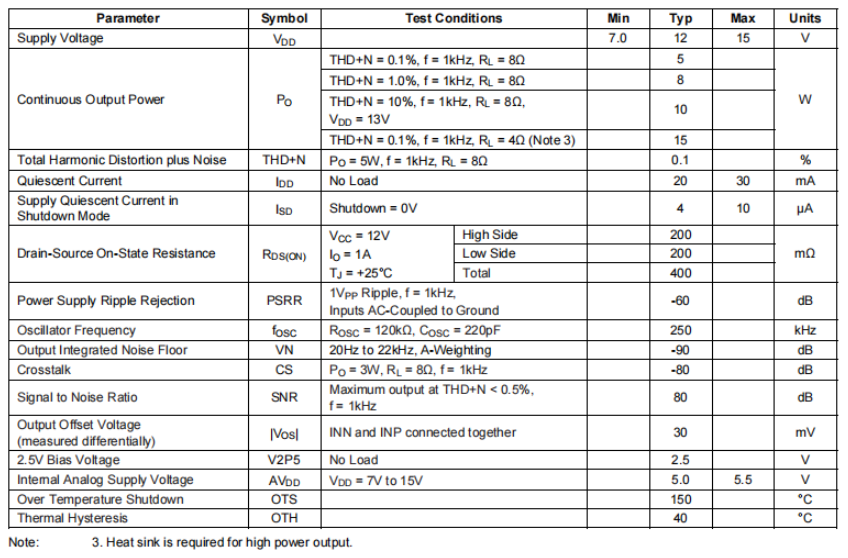

PAM8610 elektrinės charakteristikos

PAM8610 programos

Universalios programos šiuolaikinėse technologijose

Įvairios technologijos, pripažintos dėl savo dizaino ir efektyvumo, yra sklandžiai įsiveržusios į daugybę programų, įskaitant plokščiaekranį ekranus, daugialypės terpės garsiakalbių sistemas ir muzikos instrumentus.

Plokščio skydelio ekranuose kompaktiškas technologijos pobūdis skatina kurti švelnesnius dizainus ir padidina estetinį patrauklumą neprarandant spektaklio.Pavyzdžiui, televizoriai ir monitoriai gali pasigirti nepaprastu aiškumu ir ryškiomis spalvomis, paverčiant žiūrėjimo patirtį kažkuo giliai įtraukiančiu.Daugelis žiūrovų labiau žavi šiais ryškiais ekranais, visiškai įsisavintais turiniu.

Garso našumo gerinimas daugialypės terpės sistemose

Išradingas daugialypės terpės garsiakalbių sistemų dizainas suteikia puikią garso kokybę ir energijos vartojimo efektyvumą.Jų kompaktiška, tačiau galinga technologija suteikia turtingą, gilų garsą, praturtinančią namų pramogas.Namų teatruose subalansuotas ir aiškus garsų peizažas padidina filmų ir muzikos malonumą.Entuziastai dažnai atranda naujai surastas garso detales, kurios anksčiau buvo nepastebėtos įprastose sistemose.

Tobulinantis muzikos instrumentų dizainą

Kalbant apie muzikos instrumentus, novatoriški dizainai pagerina garso kokybę ir grojamumą.Elektrinės gitaros ir klaviatūros žymiai pažengė į priekį, padidindami toninį tikslumą ir ilgaamžiškumą.Muzikantai dažnai atkreipia dėmesį į padidėjusį patikimumą ir našumo nuoseklumą, kuris vaidina pagrindinį vaidmenį tiek studijos sesijose, tiek tiesioginiuose pasirodymuose.

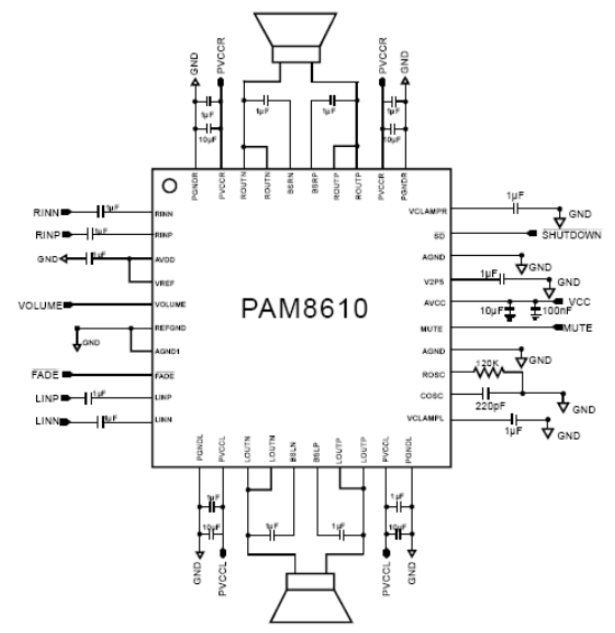

Tipiškos PAM8610 taikymo

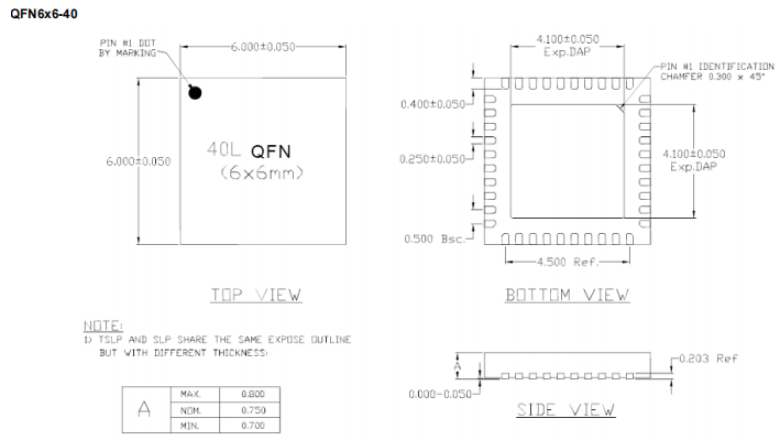

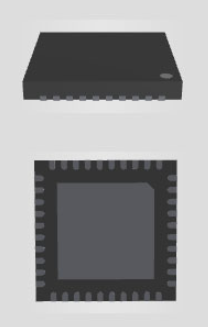

PAM8610 paketas

PAM8610 gamintojai

„Diodes Incorporated“ yra didelė jėga puslaidininkių srityje, siūlanti išsamius sprendimus, kuriuose patenkina įvairius rinkų, tokių kaip vartotojams elektronikos ir automobilių sektoriaus, poreikius.Dėl strateginės kūrybiškumo ir lankstumo sinergijos jie tvirtai laikėsi lyderių šioje nuolat besikeičiančioje arenoje.
