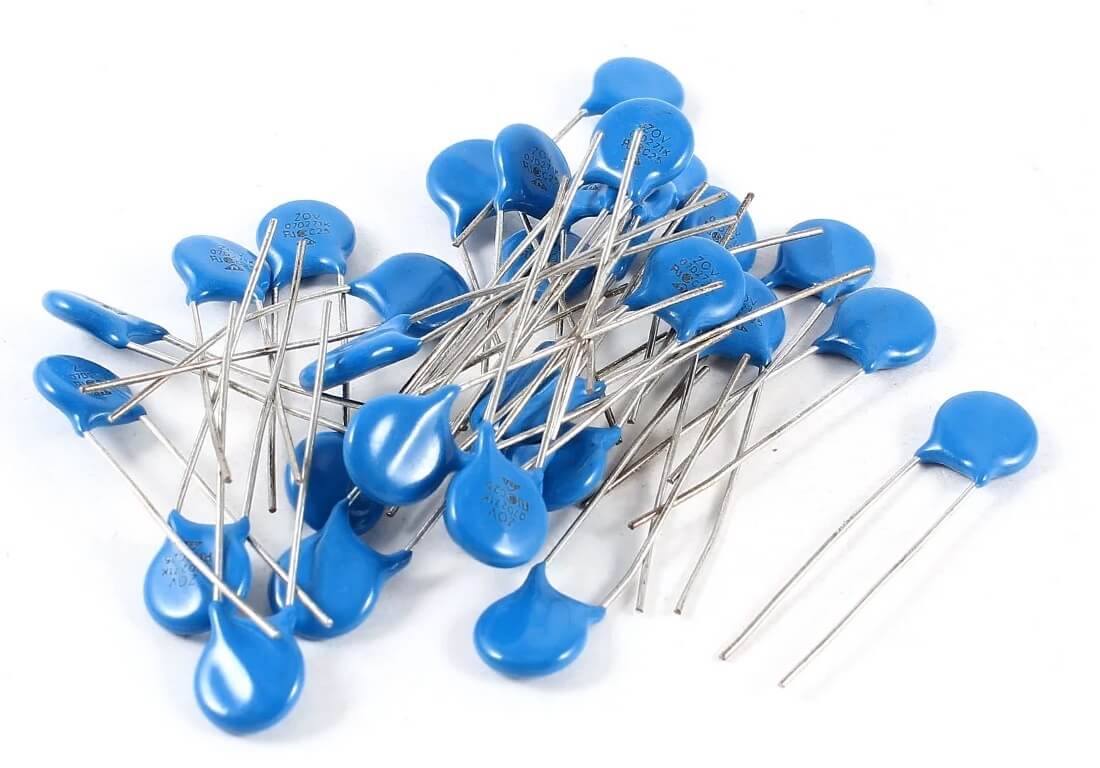

1 paveikslas: Metalo oksido varistoriai

Įvadas į metalų oksido varistorių (MOV)

Metalo oksido varistor (MOV) yra pagrindinis komponentas, naudojamas elektroninėse grandinėse.Jis dažnai atpažįstamas pagal savo mažą, apskrito mėlynos arba oranžinės spalvos diską, esantį maitinimo šaltinių kintamos srovės įvesties pusėje.MOV veikia kaip kintamasis rezistorius, koreguodamas jo varžą pagal taikomą įtampą.Normaliomis sąlygomis jis turi didelį pasipriešinimą, tačiau pritaikius aukštą įtampą, jo pasipriešinimas smarkiai sumažėja, veikia kaip trumpas jungimas.Dėl šios ypatingos savybės MOKS yra svarbūs apsaugoti elektronines grandines nuo staigios įtampos padidėjimo.

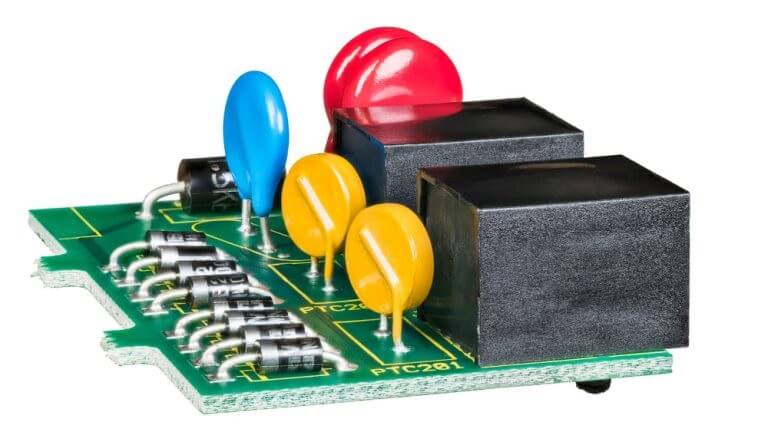

2 paveikslas: Metalo oksido varistoriai

MOKS paprastai yra montuojami lygiagrečiai su saugikliu.Ši sąranka leidžia jiems absorbuoti ir išsklaidyti perteklinę įtampą, apsaugant jautrius komponentus nuo pažeidimų.Skirtingai nuo kitų kintamųjų rezistorių, tokių kaip potenciometrai, MOV gali pakeisti jo pasipriešinimą pagal įtampą V ariat jonų.Normalioje veikloje MOV turi didelį pasipriešinimą ir patraukia minimalią srovę.Tačiau įtampos viršįtampių metu jo atsparumas iš esmės mažėja, todėl jis gali atlikti didelę srovę ir užspausti įtampos perteklių.

Šis sugebėjimas daro „MOVS“ ypač efektyvų apsaugos nuo viršįtampio programose elektroniniuose tinkluose.MOKS greitai reaguoja į įtampos smaigalius, padeda elektroniniams prietaisams trukti ilgiau ir patikimai dirbti.

Kaip veikia metalo oksido varistoriai (MOV)?

Metalo oksido varistoriai (MOVS) yra apsaugos nuo įtampos viršįtampio komponentas.Paprastai turi didelį pasipriešinimą ir patraukia labai mažai srovės.Kai įtampos viršįtampis viršija tam tikrą lygį, vadinamą spaustuko įtampa, MOV atsparumas smarkiai sumažėja.Šis pakeitimas leidžia MOV atlikti daugiau srovės, išsklaidyti perteklinę energiją ir apsaugoti sujungtą įrangą nuo pažeidimų.

MOKS yra atliekami trumpam, staigiam įtampos smaigaliams, o ne ilgalaikiam viršįtampiui valdyti.Pakartotiniai bangos gali juos nusidėvėti, mažindami jų prispaudimo įtampą ir galiausiai sukeldami gedimą.

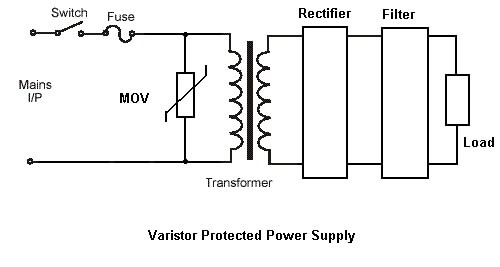

3 pav.

Praktinėse grandinėse judesiai paprastai naudojami su saugikliais.Normaliomis sąlygomis didelis MOV pasipriešinimas užtikrina, kad srovė teka per pagrindinę grandinę, o ne MOV.Įtampos smaigalio metu MOV atsparumas dramatiškai mažėja, leidžiantis jam nukreipti perteklių.Tai dažnai sukelia saugiklį, atjungdamas grandinę nuo kenksmingo viršįtampio ir apsaugant pagrindinius komponentus.

Nors šis procesas veiksmingai apsaugo grandinę, jis kelia stresą judant.Dažni įtampos smaigaliai gali greičiau nusidėvėti, sumažindamos jo sugebėjimą apsaugoti grandinę.Todėl judesiai yra labai veiksmingi siekiant apsaugoti trumpalaikę viršįtampį, tačiau norint užtikrinti nuolatinę apsaugą, reikia stebėti ir retkarčiais pakeisti.

Metalo oksido varistorių sudėtis ir struktūra (MOVS)

Metalo oksido varistor (Mov) daugiausia pagamintas iš metalo oksidų keraminių miltelių, o pagrindinis komponentas yra cinko oksidas.Taip pat įtraukiami nedideli kiekiai kitų oksidų, tokių kaip kobaltas, manganas ir bismutas.Šie milteliai suspaudžiami tarp dviejų metalinių plokštelių, kurios veikia kaip elektrodai.Ši sąranka sudaro daugybę diodų jungčių tarp metalo oksidų grūdų, sukuriant didelį sujungtų diodų rinkinį.

Normaliomis sąlygomis, kai taikoma žema įtampa, per šias jungtis teka tik maža, nekenksminga atvirkštinės nutekėjimo srovė.Tačiau, kai taikoma aukšta įtampa, jungtys suskaidomos dėl elektronų tunelio ir lavinos skilimo, leidžiančios srautą didelę srovę.Tai leidžia „Mov“ atlikti elektrą ir apsaugoti grandinę, užspaudus įtampą.

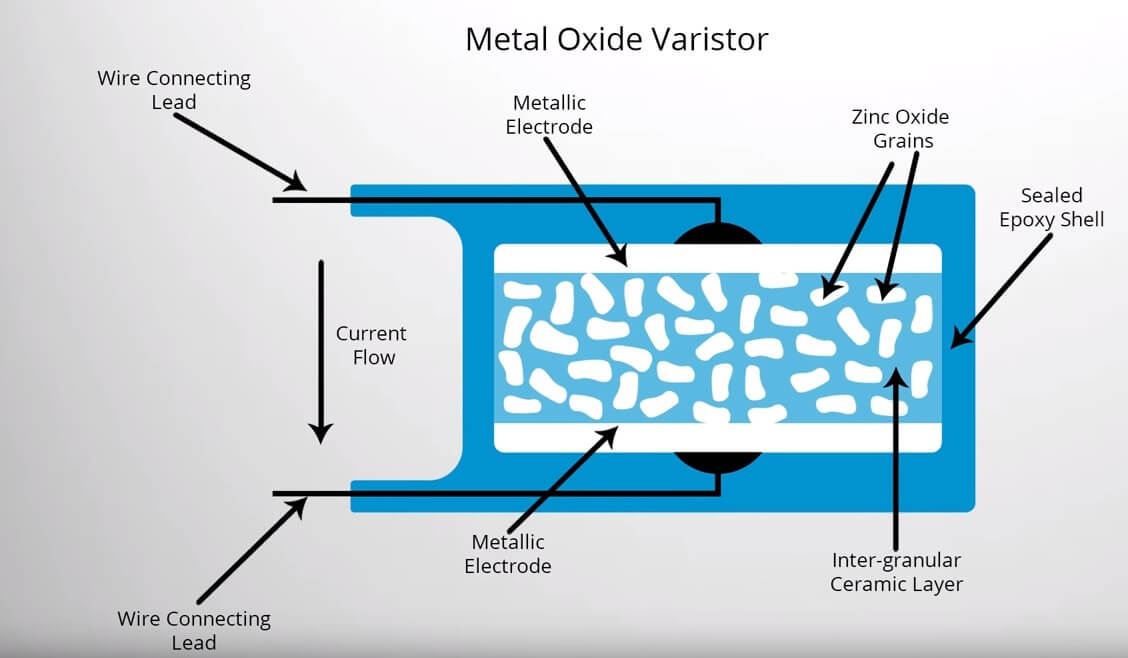

4 paveikslas: Metalo oksido varistorių struktūra

MOKS yra skirta atlikti tik tada, kai taikoma įtampa viršija tam tikrą slenkstį.Kai įtampa nukrenta žemiau šios slenksčio, MOV nustoja diriguoti ir grįžta į aukšto atsparumo būseną.

MOKS yra įvairių formatų, kad atitiktų skirtingas programas, įskaitant diską, ašinį laidą, bloką ir varžtų gnybtą bei radialinę laidą.Jie gali būti sujungti lygiagrečiai, kad būtų galima valdyti didesnę energijos apkrovą arba iš eilės, kad būtų pasiektas aukštesnis įtampos įvertinimas.Šis lankstumas leidžia MOVS pritaikyti konkrečioms apsaugos poreikiams įvairiose elektroninėse sistemose.

Paaiškintos MOKS elektrinės charakteristikos

Norint tinkamai naudoti elektronines grandines, reikia suprasti metalo oksido varistorių (MOV) elektrines savybes.Viena pagrindinių savybių yra jų statinis pasipriešinimas, kuris keičiasi atvirkščiai naudojant taikomą įtampą.

5 paveikslas: Statinio pasipriešinimo charakteristika

Paprastai judesiai turi didelį pasipriešinimą, leidžiantį minimalų srovės srautą.Tačiau didėjant įtampai, jų atsparumas mažėja.Tokį elgesį galima parodyti per varžos ir įtampos kreivę, parodant, kaip MOVS koreguoja jų pasipriešinimą, kad apsaugotų grandinę.

Kitas svarbus aspektas yra įtampos srovės (V-I) judesių charakteristikos.Jis yra netiesinis, skirtingai nei reguliarūs rezistoriai.Esant žemai įtampai, MOVS palaiko didelį pasipriešinimą ir mažai srovės srautą.

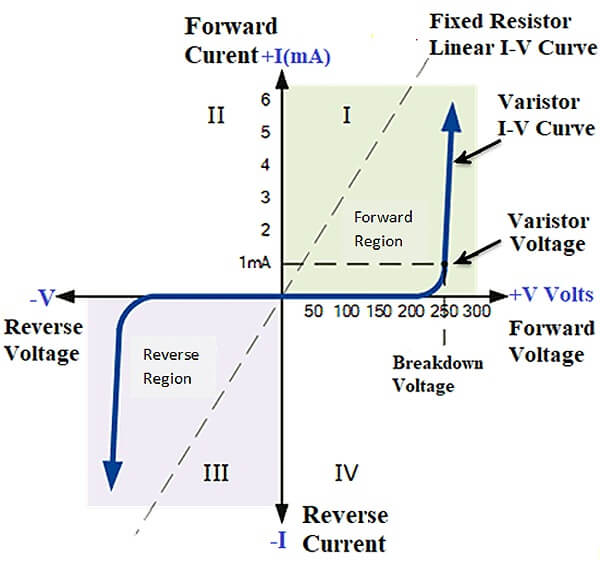

6 paveikslas: įtampos srovės (V-I) MOV charakteristikos

Kai įtampa artėja prie spaustuko lygio, atsparumas sumažėja, leidžiantis srautui tekėti didesnei srovei.Šis pokytis yra simetriškas ir veikia abiem kryptimis, panašus į du „Zener“ diodus, sujungtus atgal į užpakalį.Ši funkcija daro judesius labai laidų esant užsegimo įtampai.Tai veiksmingai apsaugo grandinę nukreipdamas perteklinę srovę nuo jautrių komponentų.

MOV taip pat turi būdingą talpą dėl jų konstrukcijos, kai prietaisas veikia kaip dielektrinė terpė tarp dviejų elektrodų.Ši talpa gali paveikti grandinės našumą, ypač kintamos srovės grandinėse, kur ji gali sukelti nuotėkio sroves dėl nuo dažnio priklausomo reaktyvumo.Nors talpos efektas yra minimalus nuolatinės srovės grandinėse, jis gali būti reikšmingesnis kintamosios srovės grandinėse, todėl reikia atidžiai atsižvelgti į projektavimą ir pritaikymą, kad būtų užtikrinta optimali apsauga be nenumatytų grandinių trukdžių.

Pasirinkus tinkamą jūsų programos judėjimą

Norint pasirinkti tinkamą metalo oksido varistorą (MOV) jūsų programai, reikia suprasti kelis pagrindinius parametrus:

Maksimali darbo įtampa

Maksimali darbo įtampa yra pastovi nuolatinės srovės įtampa, kurią MOV gali valdyti nesukeldamas per didelės nuotėkio srovės.Įsitikinkite, kad jūsų sistemos veikimo įtampa neviršys šios vertės, kad išvengtumėte priešlaikinio MOV skilimo.

Užpildymo įtampa

Užpildymo įtampa yra taškas, kuriame MOV pradeda vykdyti ir apsaugoti grandinę.Kai įtampa viršija šią slenkstį, MOV išsklaido energijos perteklių, pritvirtindamas įtampą į saugų lygį.Pasirinkite MOV su užsegimo įtampa, tinkama jums reikalingam apsaugos lygiui.

Viršįtampio srovė

Viršįtampio srovės parametras rodo didžiausią srovę, kurią MOV gali atlaikyti be pažeidimų, paprastai nurodytą tam tikrą trukmę, pavyzdžiui, 8/20 mikrosekundės.Įsitikinkite, kad MOV gali sutvarkyti aukščiausią viršįtampio srovę, kurią gali susidurti su jūsų programa.

Viršįtampio poslinkis

Viršįtampio poslinkis nurodo suspaudimo įtampos sumažėjimą po to, kai MOV buvo veikiamas pakartotų viršįtampių.Laikui bėgant, užspaudimo įtampa gali sumažėti ir paveikti MOV našumą.Apsvarstykite šį veiksnį, jei jūsų taikymas yra linkęs į dažną antplūdį.

Energijos absorbcija

Energijos absorbcija yra didžiausia energija, kurią MOV gali išsisklaidyti viršįtampio metu.Paprastai jis džauliuose išreiškė konkrečią bangos formą, pavyzdžiui, 10/1000 mikrosekundžių.Pasirinkite judėjimą, kuris gali absorbuoti numatomą viršįtampio energiją, nesugebėdami.

Atsakymo laikas

Reagavimo laikas yra trukmė, kurios reikia, kad MOV pradėtų vykti po viršįtampio, paprastai apie 100 nanosekundžių.Norint užtikrinti veiksmingą apsaugą nuo staigios įtampos smaigalių, reikalingas greitas reagavimo laikas.

Maksimali kintamosios srovės įtampa

Didžiausia kintamosios srovės įtampa yra didžiausia RMS įtampa, kurią MOV gali nuolat valdyti.Suderinkite tai su savo kintamos srovės sistemos veikimo įtampa, kad užtikrintumėte galutinę apsaugą.

Nuotėkio srovės

Nuotėkio srovė yra maža srovė, kurią MOV nubrėžia, kai veikia žemiau spaustuko įtampos.Tai rodo MOV elgesį normaliomis sąlygomis.Maža nuotėkio srovė pageidautina sumažinti energijos praradimą ir šilumos generavimą reguliariai veikiant.

Bendrosios judesių pritaikymo kasdieniuose prietaisuose

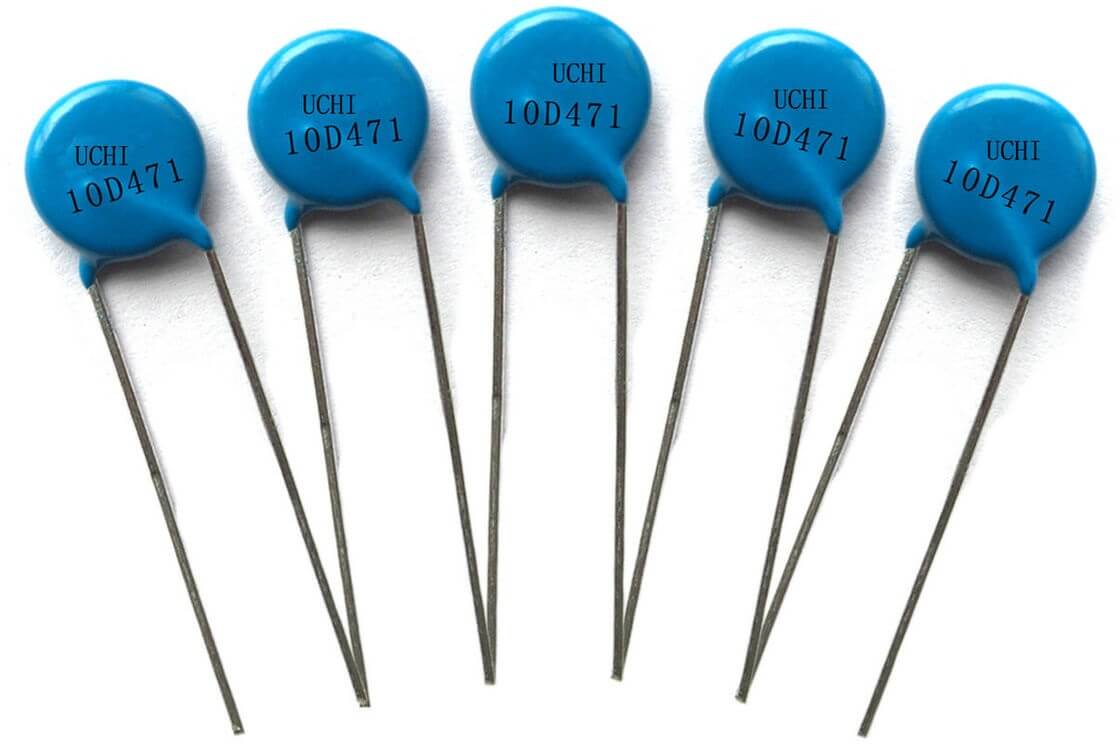

7 paveikslas: Metalo oksido varistoriai

Metalo oksido varistoriai (MOV) yra nepaprastai universalūs įvairiose programose.Žemiau pabrėžiama plataus masto naudojimo būdų, pradedant nuo kasdienių namų apyvokos prietaisų iki specializuotų pramonės ir ryšių sistemų, asortimentas.

Namų ūkis ir bendroji elektronika: MOKS naudojami tiek apsaugoje nuo vienfazių, tiek linijų iki linijų, esančių AC ir nuolatinės srovės grandinėse.Jie apsaugo buitinius prietaisus, maitinimo šaltinius ir kitus elektroninius prietaisus nuo įtampos smaigalių, kuriuos sukelia žaibo smūgiai ar elektros tinklo svyravimai.Vykstant viršįtampiams, MOVS sugeria perteklinę įtampą, neleidžiant jai pasiekti prijungtos elektronikos, tokios kaip kompiuteriai, televizoriai ir kiti vertingi prietaisai.

Puslaidininkių įtaisai: Puslaidininkių prietaisuose MOVS apsaugo tranzistorių, MOSFET ir tiristorių apsaugą.Jie suspaudžia trumpalaikes įtampas, kurios kitaip galėtų sugadinti šiuos jautrius komponentus.„Movs“ taip pat apsaugo motorinius įtaisus nuo kontaktinių lankų, kurie gali atsirasti, kai jungikliai ir relės atidaromos arba uždaromos, galimai sukeldami kenksmingus įtampos smaigalius.

Telekomunikacijos: Telekomunikacijų sektoriuje perkelia apsaugos linijas nuo žaibo smūgių ir kitų trumpalaikių įvykių, kurie gali sutrikdyti paslaugas.Ši apsauga garantuoja patikimą ryšių tinklų veikimą, užkertant kelią paslaugų pertraukoms, kurias sukelia įtampos smaigai.

Pramoninės programos: Pramoninis judesių pritaikymas apima didelės energijos kintamosios srovės linijos apsaugą, kai jos padeda išvengti įrangos gedimo dėl staigaus įtampos viršįtampių.

Duomenų sistemos: MOKS naudojami duomenų sistemose, siekiant apsaugoti neskelbtiną duomenų apdorojimą ir saugojimo įrangą.Užsikimšę ant įtampos viršįtampių, jie užtikrina duomenų sistemų vientisumą.

Mikrobangų technologija: Mikrobangų technologijoje „Movs“ turi nišines programas, tokias kaip mikrobangų maišytuvuose, skirtuose moduliacijai, aptikimui ir dažnio konvertavimo procesams.

Žingsnis po žingsnio kuriant „Mov“ apsaugos grandinę

Norint apsaugoti elektroninius prietaisus nuo įtampos smaigalių ir viršįtampių, svarbu projektuoti metalo oksido varistoriaus (MOV) apsaugos grandinę.Čia yra išsamus, žingsnis po žingsnio vadovas, padedantis sukurti efektyvią MOV apsaugos grandinę:

• Nustatykite nuolatinę darbo įtampą

Nurodykite įprastą jūsų grandinės veikimo įtampą.Pasirinkite MOV, kurio maksimalus kintamos arba nuolatinės srovės įtampos vertė yra šiek tiek didesnė už šią vertę.Tai neleidžia aktyvinti normalaus veikimo metu.

• Įvertinkite energijos absorbcijos galimybes

Įvertinkite maksimalią viršįtampio energiją, kurią gali patirti jūsų grandinė.Pasirinkite MOV, kuris gali absorbuoti daugiau energijos nei maksimalus numatomas viršįtampis.Tai užtikrina, kad MOV gali valdyti didelius bangos, nepažeisdami.

• Patikrinkite didžiausią trumpalaikę srovę

Nustatykite didžiausią trumpalaikę srovę, kurią MOV turi atlaikyti.Įsitikinkite, kad „Mov“ viršįtampio srovė atitinka arba viršija šią vertę, kad jis galėtų išgyventi pradinį viršįtampio poveikį.

• Apskaičiuokite galios išsklaidymą

Apsvarstykite MOV galios išsklaidymo pajėgumą.Įsitikinkite, kad jis gali valdyti numatomą galią viršįtampių metu.Supraskite, kiek energijos MOV konvertuos į šilumą ir užtikrins, kad ji gali valdyti šią šilumą nesumažėjęs.

• Pasirinkite tinkamą užspaudimo įtampą

Pasirinkite judėjimą su tinkama užsegimo įtampa savo grandinei.Užpaudimo įtampa yra didžiausia įtampa, kurią MOV leis antplūdžio metu.Tai turėtų būti mažesnė už maksimalią įtampą, kurią jūsų grandinė gali toleruoti, bet pakankamai aukštai, kad būtų išvengta spaustuko normalių įtampos svyravimų metu.

• Nustatykite reikalingų judesių skaičių

Atsižvelgiant į jūsų grandinės sudėtingumą ir apsaugos reikalavimus, jums gali prireikti daugiau nei vieno judėjimo.Norėdami gauti padidintą apsaugą, ypač didelės energijos aplinkoje, apsvarstykite galimybę naudoti kelis judesius lygiagrečiai, kad būtų galima pasidalyti apkrovai.

• Suprojektuokite grandinės išdėstymą

Atidžiai suplanuokite savo grandinės išdėstymą.Prieš paskleisdami, pastatykite kuo arčiau savo grandinės įėjimo taško, kad jie būtų laikomi.Įsitikinkite, kad geros elektros jungtys ir sumažinkite švino ilgį, kad sumažintumėte induktyvumą, o tai gali turėti įtakos MOV našumui.

• Pridėkite saugiklius papildomai apsaugai

Įtraukite saugiklius ar grandinės pertraukiklius nuosekliai su MOV.Šie komponentai atjungs judėjimą nuo grandinės, jei jis nepavyks ar perkais, užkirs kelią tolesnei pažeidimui.Pasirinkite saugiklius su reitingais, atitinkančiais MOV specifikacijas.

• Įdiekite šiluminę apsaugą

Apsvarstykite galimybę pridėti šiluminę apsaugą, tokią kaip šiluminės ribos ar atsimenami šiluminiai jungikliai.Šie įtaisai apsaugo judėjimą nuo perkaitimo atjungdami grandinę, kai aptinkama per didelė temperatūra.

• Išbandykite grandinę

Prieš baigdami savo dizainą, išbandykite grandinę kontroliuojamomis sąlygomis.Imuliuokite viršįtampio įvykius, kad būtų užtikrinta, jog MOV teisingai reaguoja ir apsaugo grandinę.Šių bandymų metu patikrinkite, ar nėra perkaitimo ar skilimo požymių.

• Stebėkite ir prižiūrėkite

Įdiegę „Mov“ apsaugos grandinę, reguliariai stebėkite jos našumą.Patikrinkite, ar judesys, ar nėra nusidėvėjimo ar sugadinimo, ir prireikus pakeiskite.Stebėti reikšmingus viršįtampių įvykius gali padėti numatyti, kada gali prireikti pakeisti.

„Movs“ ir kitų apsaugos nuo viršįtampių prietaisų palyginimas

Štai metalo oksido varistorių (MOV) palyginimo lentelė, trumpalaikė Įtampos slopinimo (TVS) diodai ir dujų išleidimo vamzdeliai (GDT).

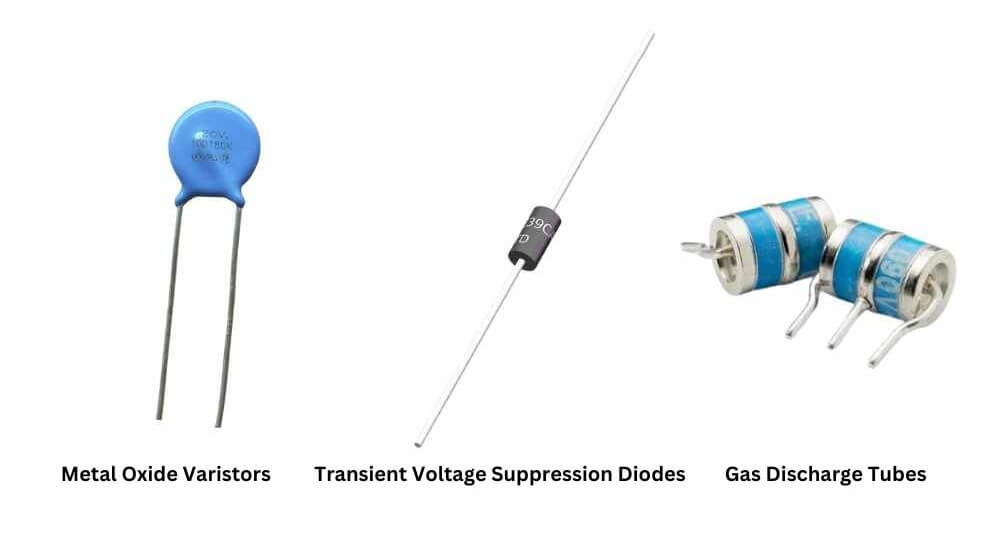

8 paveikslas: MOV, TVS, GDTS

Savybė	Metalo oksido varistoriai (MOVS)	Pereinamojo įtampos slopinimo (TV) diodai	Dujų išleidimo vamzdžiai (GDT)
Atsakymas Laikas	Greitai, Bet lėčiau nei televizoriai	Labai greitas, beveik akimirksniu	Lėtesnis Palyginti su „Movs“ ir „TVS“ diodais
Energija Absorbcija	Aukštas Energijos absorbcijos pajėgumas	Žemiau Energijos absorbcijos pajėgumas	Aukštas Energijos absorbcijos pajėgumas
Užspaudimas Įtampa	Spaustukai įtampa į saugų lygį	Tikslus Užpildymo įtampa	Reikalauja didesnė įtampa, kad būtų galima suaktyvinti
Degradacija	Pablogėti Laikui bėgant su pakartotiniais bangos	Minimalus skilimas laikui bėgant	Ilgai gyvenimo trukmė, minimalus skilimas
Kaina	Taupus	Paprastai, brangesnis	Vidutinis Kaina
Programos	Platus Diapazonas: buitinė elektronika, pramoninės sistemos	Apsauga jautrūs elektroniniai komponentai	Telekomunikacijos, energijos paskirstymo sistemos
Efektyvumas	Efektyvus, Tačiau našumas sumažėja keliais bangos	Labai Efektyvus laikinasis įtampa	Efektyvus už didelių bangų tvarkymą
Idealu Dėl	Bendrasis Apsaugos nuo viršįtampio poreikiai	Apsauga Labai jautri elektronika	Aukšta energija viršįtampio aplinka, kurioje greitis yra ne toks kritiškas

1 diagrama: juda ir kitas viršįtampis Apsaugos komponentai

Patarimai, kaip užtikrinti ilgalaikį judesių patikimumą

Čia yra praktiniai patarimai, padedantys pratęsti MOKS gyvenimo trukmę ir veiksmingumą:

Pasirinkite tinkamą savo programos judėjimą

Pasirinkite MOV, kuris atitinka jūsų programos įtampą ir dabartinius reikalavimus.Įsitikinkite, kad užspaudimo įtampa, energijos absorbcijos talpa ir didžiausia srovės įvertinimas atitinka jūsų sistemos poreikius.Naudojant MOV su tinkamais įvertinimais, jis padeda jam sutvarkyti tipinius viršįtampius, greitai nesumažėjęs.

Tinkamas montavimas

Įdiekite judesius pagal gamintojo gaires.Įsitikinkite, kad kietos elektros jungtys ir išvengkite per didelio mechaninio įtempio, kuris gali sugadinti MOV ir sumažinti jo efektyvumą.Teisingas diegimas padeda išlaikyti MOV ilgaamžiškumą.

Venkite perkrovos

Venkite judesių, esančių viršutinėje jų vertės pajėgumuose.Perkrovimas gali padaryti nuolatinę žalą ir sutrumpinti MOV gyvenimo trukmę.Suprojektuokite savo maitinimo sistemą, kad galėtumėte valdyti potencialius bangas, neviršydami MOV ribų.

Naudokite šiluminę apsaugą

Į savo viršįtampio apsaugos sistemą įtraukite šiluminės apsaugos įtaisus, tokius kaip šiluminiai saugikliai ar grandinės pertraukikliai.Šie prietaisai neleidžia perkaisti ir galimas judėjimo gedimas, atjungdami jį ekstremaliomis sąlygomis.Šilumos apsaugos garantija MOV neveikia peržengiant jo šilumines ribas.

Reguliarus patikrinimas ir techninė priežiūra

Periodiškai apžiūrėkite, ar nėra susidėvėjimo ar pažeidimo požymių.Ieškokite spalvos pasikeitimo, įtrūkimų ar išvaizdos pokyčių, kurie gali parodyti pablogėjimą.Pakeiskite visus judesius, rodančius nusidėvėjimo požymius, kad išlaikytumėte veiksmingą apsaugą nuo viršįtampio.Reguliari techninė priežiūra padeda susidurti su potencialiomis problemomis, kol jie sukelia nesėkmę.

Aplinkosaugos sumetimai

Apsaugokite judesius nuo atšiaurių aplinkos sąlygų.Per didelis šilumos, drėgmės ir korozinė aplinka gali pagreitinti senėjimą ir sumažinti patikimumą.Įdėkite judėjimą kontroliuojamoje aplinkoje, kai tik įmanoma, kad būtų maksimaliai padidinta jų gyvenimo trukmė.Jei reikia, naudokite gaubtus arba apsaugines dangas, kad apsaugotumėte nuo nepalankių sąlygų.

Stebėkite viršįtampio įvykius

Stebėkite reikšmingus viršįtampių įvykius, su kuriais susidūrė judesiai.Dažni ar didelio masto viršįtampiai laikui bėgant gali skaidyti judesius.Stebėjimas padeda nuspręsti, kada gali būti laikas juos pakeisti.Stebėjimo sistemos įgyvendinimas gali pateikti vertingų duomenų apie veiklos ir streso lygius, kuriuos patiria judesiai.

Kokybė ir standartai

Naudokite aukštos kokybės judesius iš patikimų gamintojų.Įsitikinkite, kad jie atitinka pramonės standartus ir sertifikatus, nurodydami, kad jie buvo išbandyti dėl patikimumo ir našumo.Aukštos kokybės judesiai labiau linkę užtikrinti nuoseklią apsaugą ir ilgesnį veiklos gyvenimą.

Dizaino atleidimas

Kritinėse programose apsvarstykite galimybę išmokti atleidimą prie savo viršįtampio apsaugos sistemos.Naudojant kelis judesius lygiagrečiai, galite bendrinti apkrovą ir pateikti atsarginę kopiją, jei vienas MOV nepavyks.Atleidimas padidina jūsų apsaugos sistemos patikimumą, ypač aplinkoje, kurioje dažnai ar sunkūs viršįtampiai.

Trikčių šalinimas ir sugadintų judesių pakeitimas

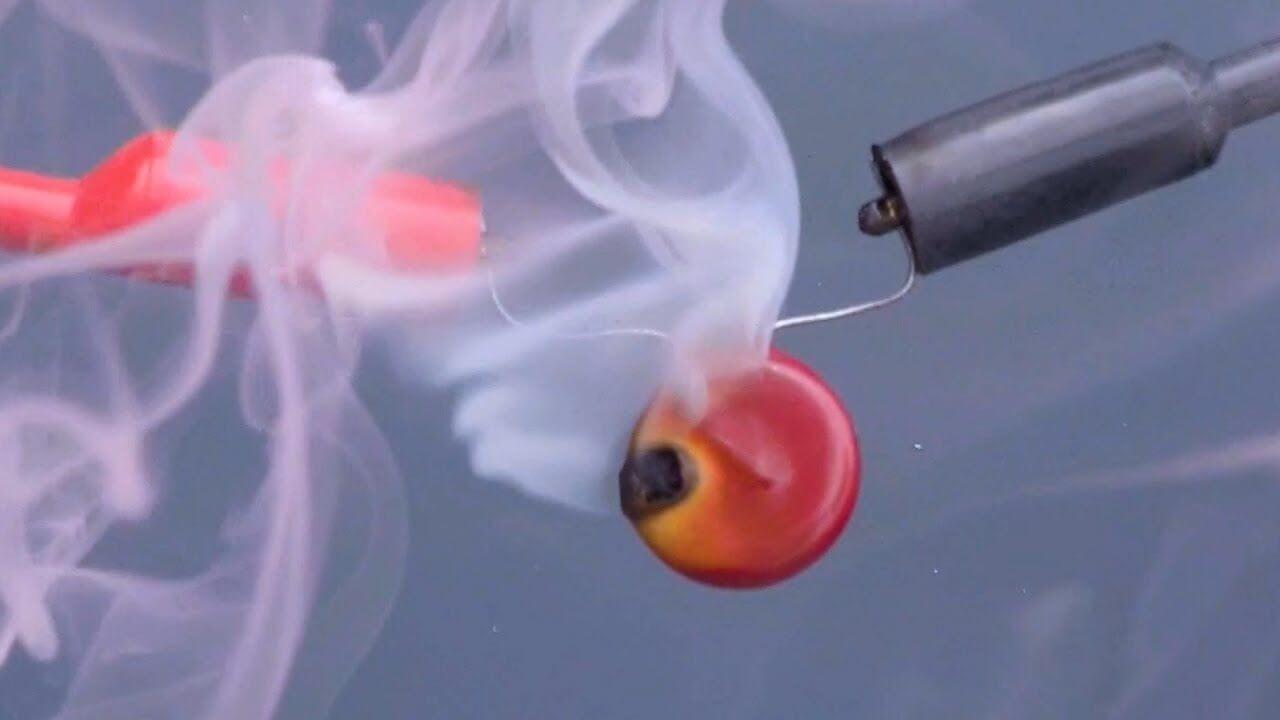

9 paveikslas: pažeistų judesių trikčių šalinimas

Metalo oksido varistoriai (MOVS) laikui bėgant gali nusidėvėti arba sugadinti.

Čia yra keletas žingsnių, kaip pašalinti ir pakeisti pažeistus judesius:

Atpažinti žalos požymius

Patikrinkite, ar nėra matomų pažeidimų požymių.Ieškokite spalvos pasikeitimo, sudeginimo žymių, įtrūkimų ar patinusios išvaizdos.Šie požymiai rodo, kad MOV absorbavo reikšmingą antplūdį ir gali būti pažeistas.Reguliarūs vaizdiniai čekiai gali padėti anksti sugauti problemas.

Norėdami išbandyti judėjimą, naudokite multimetrą

Norėdami nustatyti, ar MOV vis dar veikia, naudokite multimetrą.Pirmiausia atjunkite maitinimo šaltinį į įrenginį.Nustatykite multimetrą, kad išmatuotumėte pasipriešinimą, ir prijunkite zondus prie MOV gnybtų.Sveikas judėjimas turėtų parodyti labai didelį pasipriešinimą.Jei multimetras rodo mažą ar nulinį atsparumą, MOV yra pažeistas ir jį reikia pakeisti.

Saugos priemonės

Prieš pakeisdami pažeistą MOV, įsitikinkite, kad galia visiškai išjungta, o prietaisas atjungtas.Tai užkerta kelią elektros smūgio rizikai dirbant įrenginyje.Visada teikite pirmenybę saugumui, kad išvengtumėte avarijų.

Pašalinkite sugadintą judėjimą

Atsargiai palikite pažeistą judėjimą iš plokštės, naudodamas litavimo lygintuvą.Įkaitinkite litavimo jungtis ir švelniai nuimkite judesį, kad nesugadintumėte grandinės plokštės ar kitų komponentų.Tinkama technika padeda išsaugoti lentos vientisumą.

Pasirinkite pakaitinį MOV

Pasirinkite pakaitinį judėjimą, atitinkantį originalo įtampą ir dabartinius įvertinimus.Tai užtikrina, kad naujas MOV užtikrins tinkamą apsaugą, neperkraunant grandinės.Veiksmingai apsaugai reikalingas specifikacijų suderinimas.

Įdiekite naują MOV

Įdėkite naują judėjimą toje pačioje padėtyje kaip ir senoji, ir patvirtinkite jį prie plokštės.Tai užtikrins gerą elektros jungtį.Dar kartą patikrinkite savo darbą, kad įsitikintumėte, jog nėra laisvų jungčių ar litavimo tiltų.Tinkamas montavimo garantija patikimas našumas.

Išbandykite pakaitalą

Įdiegę naują MOV, iš naujo prijunkite maitinimo šaltinį ir įjunkite įrenginį.Patikrinkite, ar jis veikia normaliai.Naudokite multimetrą, kad patikrintumėte naujojo MOV pasipriešinimą, jei jis rodo didelį pasipriešinimą, jis nėra trumpas.Šis žingsnis patvirtina, kad MOV yra teisingai įdiegtas ir funkcionalus.

Stebėkite našumą

Laikui bėgant stebėkite įrenginio našumą.Jei prietaisas ir toliau susiduria su dažnais bangomis, tai gali reikšti, kad reikia atlikti papildomas apsaugos nuo viršįtampio priemones ar aukštesnio įvertinimo judesius.Reguliarus stebėjimas padeda išlaikyti ilgalaikę apsaugą ir gali užkirsti kelią ateities nesėkmėms.

Išvada

Norint apsaugoti elektroninius prietaisus nuo įtampos smaigalių, svarbu suprasti metalų oksido varistorių (MOV).Šiame vadove mes paaiškinome, kokie yra judesiai, kaip jie veikia ir kur jie naudojami.Mes taip pat apžvelgėme, kaip pasirinkti tinkamą MOV, suprojektuoti apsaugos grandinę ir išlaikyti jūsų judesius laikui bėgant.Vykdydami šiuos patarimus, galite apsaugoti savo elektroniką ir įsitikinti, kad jie tarnauja ilgiau.Atminkite, kad tinkamas naudoti ir reguliariai patikrinti MOKS yra raktas į gerą apsaugą nuo viršįtampio.Saugokite savo prietaisus ir mėgaukitės žinodami, kad jie yra gerai apsaugoti.

Dažnai užduodami klausimai [DUK]

1. Kaip apskaičiuoti MOV specifikacijas?

Norėdami apskaičiuoti metalo oksido varistoro (MOV) specifikacijas, turite pažvelgti į keletą pagrindinių veiksnių: maksimali nuolatinės veikimo įtampos (MCOV), spaustuko įtampos, energijos įvertinimo ir didžiausio srovės įvertinimo.MCOV turėtų būti aukštesnis nei normali sistemos veikimo įtampa.Užpildymo įtampa turėtų būti pakankamai žema, kad apsaugotų jūsų prietaisus, tačiau pakankamai aukšta, kad būtų išvengta nereikalingo užspaudimo.Energijos reitingo turėtų pakakti, kad būtų galima sutvarkyti jūsų tikėtinus bangas, o didžiausias srovės įvertinimas turėtų viršyti aukščiausią jūsų tikėtiną viršįtampio srovę.Šie veiksniai užtikrina, kad MOV gali tinkamai apsaugoti jūsų sistemą.

2. Kas sukelia metalo oksido varistorių?

Metalo oksido varistorius gali sugesti dėl kelių priežasčių: per daug viršįtampio srovės, dažno viršįtampio, ilgalaikio viršįtampio ar senėjimo.Per didelis viršįtampio srovė gali padaryti fizinę žalą, o dažni viršįtampiai gali susidaryti varistor medžiagą laikui bėgant.Ilgas aukštos įtampos poveikis įtempia judėjimą už jo ribų, todėl susiduria su gedimu.Aplinkos veiksniai, tokie kaip aukšta temperatūra ir drėgmė, taip pat gali pagreitinti senėjimą ir skilimą.

3. Kaip jūs galite pasakyti, ar vis dar veikia varistas?

Norėdami patikrinti, ar veikia variantas, apžiūrėkite jį, ar nėra deginimo žymių, įtrūkimų ar spalvos pasikeitimo.Norėdami išmatuoti jo pasipriešinimą, naudokite multimetrą.Geras varistas turi labai didelį pasipriešinimą, kai nėra įtampos.Jei jis rodo mažą pasipriešinimą arba atrodo trumpas (beveik nulis omų), greičiausiai jis yra pažeistas ir jį reikia pakeisti.Taip pat galite išbandyti jo prispaudimo įtampą žinoma įtampa, kad pamatytumėte, ar ji veikia teisingai.

4. Kiek laiko trunka metalo oksido varistorius?

Metalo oksido varistoro gyvenimo trukmė priklauso nuo jo naudojimo ir aplinkos.Esant normalioms sąlygoms, turinčioms keletą bangos, MOV gali trukti keletą metų iki daugiau nei dešimtmetį.Vietose, kur dažnai ar sunkūs viršįtampiai, jo gyvenimas gali būti trumpesnis.Reguliarūs patikrinimai ir testai padeda užtikrinti, kad MOV vis dar veiktų, ir nurodo, kada jam gali prireikti pakeisti.

5. Ar varistoriai turi specifinę diegimo kryptį?

Ne, varistoriai neturi konkrečios diegimo krypčių.Jie yra nepoliarizuojami, tai reiškia, kad galite juos sujungti bet kuriuo atveju grandinėje.Jie apsaugo nuo įtampos viršįtampių į abi puses.Tiesiog laikykitės gamintojo išdėstymo ir montavimo gairių, kad įsitikintumėte, jog jie veikia teisingai.
