Kaip histerezė veikia grandinės našumą, stabilumą ir efektyvumą
2026-05-14 135

Histerezė yra svarbi elektronikos sąvoka, paaiškinanti, kodėl kai kurios sistemos reaguoja skirtingai, atsižvelgiant į ankstesnę būseną.Užuot akimirksniu reaguojusios į kiekvieną mažą įvesties pasikeitimą, isteretiškos sistemos naudoja atminties efektą, kuris padeda pagerinti stabilumą ir sumažinti nepageidaujamą perjungimą.Šis elgesys plačiai naudojamas lyginamuosiuose įrenginiuose, Schmitt trigeriuose, magnetinėse sistemose ir galios elektronikoje, kad būtų sukurtas patikimesnis grandinės veikimas.Supratimas, kaip veikia histerezė, padeda paaiškinti jos poveikį veikimui, efektyvumui ir praktiniam elektroniniam dizainui.

Katalogas

Kas yra histerezė elektroninėse grandinėse?

Histerezė elektroninėse grandinėse reiškia būseną, kai sistemos išėjimas priklauso ne tik nuo esamų įvesties sąlygų, bet ir nuo ankstesnių veikimo būsenų.Užuot naudoję vieną perjungimo slenkstį, isteretinės sistemos paprastai veikia su atskirais įjungimo ir išjungimo taškais.Skirtumas tarp šių slenksčių sudaro histerezės langą.

Praktinėje elektronikoje histerezė sukuria atminties efektą.Įrenginio būseną pakeitus, jis iš karto negrįžta atgal, kai įvesties sąlygos šiek tiek svyruoja priešinga kryptimi.Toks elgesys leidžia sistemoms palaikyti labiau nuspėjamą veikimą besikeičiančiomis sąlygomis.

Histerezė plačiai naudojama:

• Lyginamosios grandinės

• Schmitt paleidžia

• Galios elektronika

• Magnetinės saugojimo sistemos

• Pramonės valdymo sistemos

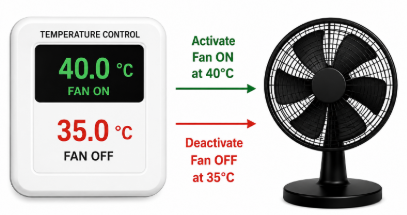

2 pav. Temperatūros valdomas ventiliatorius su atskirais įjungimo ir išjungimo slenksčiais stabiliam veikimui

Pavyzdžiui, aušinimo ventiliatorius gali įsijungti 40°C bet išlieka aktyvus, kol temperatūra nukris žemiau 35°C.Naudojant skirtingus ĮJUNGTA ir IŠJUNGTI slenksčiai apsaugo nuo greito važiavimo dviračiu, kai veikimo sąlygos svyruoja netoli nustatyto taško.

Be histerezės sistemos, veikiančios netoli slenkstinių lygių, gali nuolat reaguoti į mažus signalo v ariat jonus.Toks elgesys gali sukelti relės plepėjimą, klaidingą paleidimą, nestabilų veikimą ir pernelyg didelę perjungimo veiklą.

Histerezė išlieka svarbiu šiuolaikinio elektroninio dizaino principu, nes ji gali palaikyti stabilų sprendimų priėmimą svyruojančiomis sąlygomis.

Kaip histerezė veikia realiose sistemose

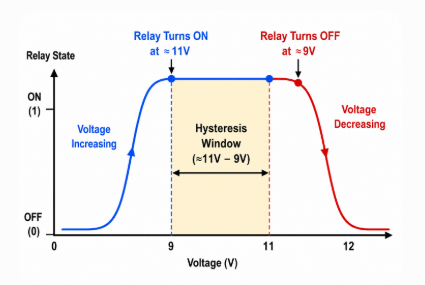

3 pav. Relės perjungimo veikimas, rodantis atskirus įjungimo ir išjungimo slenksčius histerezės lange

Vienas iš paprasčiausių histerezės pavyzdžių atsiranda relės darbe.

Įsivaizduok a 12V relė prijungtas prie kintamo maitinimo šaltinio.

Relės perjungimo elgsena

• Įtampa palaipsniui didėja nuo 0 V

• Relė įsijungia esant maždaug 11 V įtampai

• Įtampa lėtai mažėja

• Relė lieka aktyvi

• Relė pagaliau išsijungia netoli 9V

Skirtumas tarp įjungimo ir išjungimo įtampos vadinamas histerezės langas.

Relė laikinai išlaiko ankstesnę būseną, o ne iš karto reaguoja į nedidelius įtampos pokyčius.Tas pats principas atsiranda sistemose, kurias veikia elektrinis triukšmas, įtampos bangavimas, elektromagnetiniai trukdžiai (EMI) ir šiluminiai svyravimai.Dėl šių trikdžių į signalus ir veikimo sąlygas gali patekti mažų v ariat jonų, todėl be histerezės sunku išlaikyti stabilų slenksčio elgesį.

Histerezė stabilizuoja sprendimus dėl slenksčio svyruojančiomis sąlygomis ir sumažina perteklinius perjungimo įvykius, kurie gali sutrumpinti komponentų naudojimo trukmę.Štai kodėl histerezė sąmoningai įtraukta į daugelį šiuolaikinių elektroninių sistemų.

Pagrindiniai histerezės principai ir priežastys

Ypatingas histerezės bruožas yra atminties elgesys.Isteretiška sistema reaguoja ir į esamas sąlygas, ir į ankstesnes veikimo būsenas.Dėl to didėjanti įvestis ir mažėjanti įvestis reaguoja skirtingais būdais.

Taip sukuriama charakteristika histerezės kilpa.

Nuo normos priklausoma vs nuo tarifo nepriklausoma histerezė

Funkcija	Nuo tarifo nepriklausomas	Priklausomai nuo normos
Atsakymas	Dažniausiai nepakitęs	Skiriasi priklausomai nuo greičio
Jautrumas	Žemas	Aukštas
Tipinės programos	Nuolatiniai magnetai	Galios elektronika
Inžinerinis naudojimas	Magnetinis sulaikymas	Dinaminė perjungimo analizė

Pagrindinės histerezės priežastys

• Magnetinis domenų išlygiavimas

Magnetinėse medžiagose mikroskopiniai magnetiniai domenai gali likti iš dalies suderinti net pašalinus išorinį magnetinį lauką.Šis liekamasis derinimas sukuria atminties efektą, kuris prisideda prie magnetinės histerezės elgesio.

• Įkrovimo gaudymas

Puslaidininkiniuose įrenginiuose įstrigę elektros krūviai gali uždelsti perjungimo reakcijas ir dėl to įrenginio elgesys iš dalies priklauso nuo ankstesnių elektros būsenų.Šis efektas dažniausiai pastebimas atminties technologijose ir tranzistorėmis pagrįstose sistemose.

• Mechaninis ir terminis poveikis

Mechaninis judėjimas ir temperatūra v ariat jonai gali sukelti uždelstą atsaką tarp įvesties ir išvesties elgsenos.Šie efektai dažnai pastebimi relėse, jutikliuose ir temperatūros reguliuojamose sistemose, kur fiziniai pokyčiai turi įtakos sistemos veikimui.

• Teigiami atsiliepimai

Daugelis elektroninių grandinių sąmoningai sukuria histerezę per grįžtamojo ryšio tinklus.Teigiamas grįžtamasis ryšys keičia perjungimo slenksčius ir padeda sukurti labiau kontroliuojamą elgesį.Šis metodas plačiai naudojamas lyginamuosiuose įrenginiuose, Schmitt trigeriuose ir operacinių stiprintuvų grandinėse, siekiant pagerinti signalo stabilumą kintančiomis sąlygomis.

Magnetinės histerezės kilpų supratimas

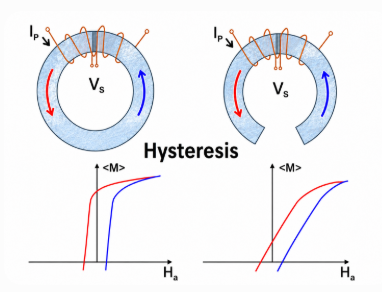

4 pav. Magnetinės histerezės kilpa, rodanti skirtingus įmagnetinimo kelius keičiantis magnetiniams laukams

Magnetinės medžiagos yra vienas ryškiausių histerezės elgesio pavyzdžių.Magnetinė histerezė atsiranda, kai pašalinus išorinį magnetinį lauką medžiagos išlaiko įmagnetinimą.

Feromagnetinės medžiagos Tokie kaip geležis, nikelis, kobaltas ir silicio plienas natūraliai turi tokį poveikį, nes vidiniai magnetiniai domenai gali likti iš dalies suderinti net pasikeitus lauko sąlygoms.

Suprasti histerezės kilpą

Histerezės kilpa apibūdina ryšį tarp:

• Magnetinio lauko stiprumas (H)

• Magnetinio srauto tankis (B)

B = f(H)

Didėjantys ir mažėjantys magnetiniai laukai eina skirtingais keliais, sukurdami uždarą kilpą, iliustruojančią magnetinės atminties elgesį.Platesnė histerezės kilpa paprastai rodo didesnį energijos nuostolį, padidintą šilumos gamybą ir sumažintą bendrą efektyvumą.

Histerezės kreivės yra atidžiai išnagrinėtos projektuojant transformatorius, variklius ir maitinimo sistemas, nes per dideli nuostoliai gali sukelti ilgalaikį šiluminį įtampą.

Praktiniuose perjungimo režimo maitinimo šaltiniuose dažnai pirmenybė teikiama ferito medžiagoms, nes silicio plieno nuostoliai žymiai padidėja dirbant aukšto dažnio režimu.

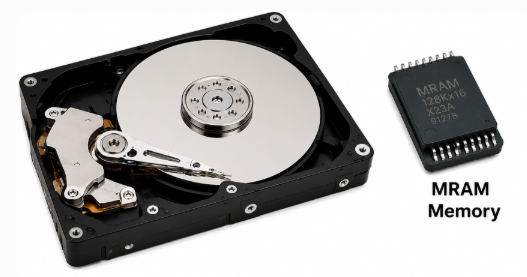

5 pav. Magnetiniai saugojimo įrenginiai, naudojantys histerezę duomenų saugojimui

Magnetinė histerezė duomenų saugykloje

Kietieji diskai ir magnetinės atminties technologijos remiasi histereze.Kadangi magnetinės medžiagos išlaiko įmagnetinimą po energijos pašalinimo, informacija lieka saugoma be nuolatinės elektros energijos.

Dažniausiai naudojami kietieji diskai, magnetinių juostų sistemos ir magnetorezistyvi laisvosios prieigos atminties (MRAM) technologija, kurios visos priklauso nuo magnetinės histerezės duomenų išsaugojimui ir nepastoviam saugojimui.

Magnetinės šerdies medžiagos ir efektyvumo palyginimas

Pagrindinės medžiagos pasirinkimas tiesiogiai veikia histerezės nuostolius, efektyvumą, šilumos gamybą ir ilgalaikį transformatorių bei perjungimo sistemų veikimą.Įvairios medžiagos skirtingai reaguoja į magnetinius laukus dėl v ariat jonų atominėje struktūroje, koercyvumo, pralaidumo ir magnetinio sulaikymo charakteristikų.Šie skirtumai tampa ypač svarbūs transformatoriuose, induktoriuose, perjungimo maitinimo šaltiniuose, elektros varikliuose ir aukšto dažnio maitinimo sistemose.

Įprastų magnetinių šerdies medžiagų palyginimas

Medžiaga	Dažnis	Giminaitis Pagrindinis praradimas	Giminaitis Kaina	Tipiškas Programos
Silicio plieno	50–60 Hz	Vidutinis	Žemas	Komunaliniai transformatoriai, varikliai
Feritas	kHz–MHz	Žemas	Vidutinis	SMPS, RF grandinės, EMI slopinimas
Amorfinis metalas	50–400 Hz	Labai žemas	Aukštas	Energiją taupantys transformatoriai

Nors visos medžiagos palaiko magnetinį veikimą, jų našumas praktinėmis sąlygomis gali labai skirtis.Medžiagos pasirinkimas dažnai priklauso nuo eksploatavimo reikalavimų, o ne tik nuo teorinių savybių.

Pavyzdžiui, komunaliniams transformatoriams dažnai naudojamas silicio plienas dėl jo ekonomiškumo ir ilgalaikio patikimumo.Aukšto dažnio maitinimo šaltiniuose dažniausiai naudojamas feritas, nes jo didelė elektrinė varža sumažina sūkurinių srovių nuostolius.Energiją taupantys transformatoriai vis dažniau naudoja amorfines medžiagas, nes mažesni nuostoliai gali pagerinti ilgalaikį veikimą.Šių kompromisų supratimas padeda subalansuoti šiluminį elgesį, efektyvumo tikslus ir veikimo reikalavimus.

Minkštos ir kietos magnetinės medžiagos

Magnetinės medžiagos paprastai skirstomos į minkštąsias ir kietąsias kategorijas pagal tai, kaip lengvai jos įmagnetinamos ir išmagnetinamos.

Turtas	Minkštas Magnetinės medžiagos	Sunku Magnetinės medžiagos
Prievarta	Žemas	Aukštas
Histerezės praradimas	Žemesnis	Aukščiau
Pagrindinis naudojimas	Transformatoriai	Nuolatiniai magnetai
Duomenų saugojimas	Žemas	Aukštas

Minkštos magnetinės medžiagos gali greitai pakeisti magnetines būsenas su santykinai mažu energijos įėjimu.Jie yra pageidaujami transformatoriuose ir induktoriuose, kur vyksta pakartotinis magnetinis ciklas.

Kietos magnetinės medžiagos atsparios išmagnetinimui ir išlaiko magnetines savybes ilgesnį laiką.Šios medžiagos dažniausiai naudojamos nuolatiniuose magnetuose ir magnetinėse laikymo sistemose.

Praktinės atrankos svarstymai

Renkantis magnetinės šerdies medžiagą reikia daugiau nei paprasčiausiai pasirinkti variantą su mažiausiu histerezės nuostoliu.Medžiagos pasirinkimas taip pat priklauso nuo praktinių sumetimų, tokių kaip veikimo dažnis, šiluminės sąlygos, efektyvumo tikslai, dydžio apribojimai, galios valdymo reikalavimai ir bendros išlaidos.Šie veiksniai bendrai veikia našumą, patikimumą ir tinkamumą konkrečioms programoms.

Pavyzdžiui, aukšto dažnio perjungiamas maitinimo šaltinis paprastai turi naudos iš ferito šerdies dėl mažesnių nuostolių greito perjungimo metu.Tuo tarpu komunaliniai transformatoriai, veikiantys standartiniais tinklo dažniais, gali ir toliau naudoti silicio plieną dėl ekonomiškumo ir įrodyto patikimumo.

Medžiagos pasirinkimas tiesiogiai veikia ilgalaikį efektyvumą, šiluminį elgesį ir bendrą sistemos veikimą.Suprasdami šiuos kompromisus, galite pasirinkti magnetines medžiagas, kurios geriau atitinka taikymo reikalavimus.

Puslaidininkinių įrenginių histerezė

6 pav. SCR ir TRIAC įrenginiai, naudojami perjungimo programose

Tiristoriai yra puslaidininkiniai perjungimo įtaisai, skirti aukštos įtampos ir didelės srovės įrenginiams.Skirtingai nuo įprastų tranzistorių, kurie nuolat reaguoja į valdymo signalus, tiristoriuose naudojamas fiksavimo mechanizmas, kuris leidžia įrenginiui išlikti laidiam po aktyvavimo.

Šis veikimo būdas sukuria atminties charakteristiką, nes įrenginio išvestis iš dalies priklauso nuo ankstesnės būsenos.Įjungus, laidumas tęsiasi tol, kol veikimo sąlygos nukrenta žemiau konkrečių elektrinių ribų.

Kaip veikia fiksavimo elgesys

Tokie įrenginiai kaip Silicio valdomi lygintuvai (SCR) ir TRIAC pasikliauti fiksavimo ir laikymo srovės charakteristikomis.

Gavęs vartų impulsą, įrenginys pereina į laidžią būseną ir toliau veikia net pašalinus vartų signalą.Laidumas nutrūksta tik tada, kai srovė sumažėja žemiau išlaikymo srovės slenksčio.

Kadangi įjungimas ir išjungimas vyksta skirtingomis elektros sąlygomis, tiristoriai elgiasi panašiai kaip histerezės.

Pagrindiniai parametrai, turintys įtakos našumui

• Užrakinimo srovė: Minimali srovė, reikalinga iš karto po suveikimo.

• Laikymo srovė: minimali srovė, reikalinga laidumui palaikyti.

• Gate Trigger Current: srovė, reikalinga įrenginiui suaktyvinti.

• Blokavimo įtampa: maksimali IŠJUNGTOS būsenos įtampos galimybė.

Įrenginio pasirinkimo scenarijaus pavyzdys

Taikymas	Siūloma Įrenginys	Priežastis
Ventiliatoriaus greičio reguliatorius	BT136 TRIAC	Dvikryptis kintamosios srovės perjungimas pajėgumas
Pramoninio variklio valdymas	TYN612 SCR	Didesnė įtampa ir srovė valdymo galimybė
Edukacinės grandinės	TIC106 SCR	Paprastas mažos galios veikimas ir prieinamumas

Pasirinkimo procesas dažnai priklauso nuo to, kaip įrenginys sąveikauja su operacine aplinka.

Pavyzdžiui, dažniausiai naudojamas buitinis ventiliatoriaus greičio reguliatorius arba šviesos reguliatorius BT136 TRIAC nes jo dvikrypčio perjungimo galimybė supaprastina kintamosios srovės valdymą.Kadangi kintamoji srovė teka abiem kryptimis, TRIAC gali veikti abiejose kintamosios srovės ciklo pusėse, nereikalaujant papildomų perjungimo komponentų.Ši charakteristika sumažina grandinės sudėtingumą ir daro jį praktiškesnį kompaktiškoje plataus vartojimo elektronikoje.

Vietoj to, pramoninės variklio valdymo sistemos gali teikti pirmenybę TYN612 SCR, kuris sukurtas dirbti didesnės galios sąlygomis ir reiklesnėje darbo aplinkoje.Programoms, kurioms taikomos didesnės srovės apkrovos ir galios reguliavimo reikalavimai, dažnai naudinga didesnė perjungimo galimybė ir didesnis tvirtumas.

Švietimo projektams ir mažos galios valdymo programoms TIC106 SCR išlieka praktiškas pasirinkimas dėl paprasto veikimo ir galimybės eksperimentuoti.Jis dažnai naudojamas įvadinėse perjungimo grandinėse, kur svarbu suprasti ir įgyvendinti.

Šis pritaikymu pagrįstas metodas parodo, kad įrenginio pasirinkimas priklauso ne tik nuo elektros specifikacijų, bet ir nuo sistemos reikalavimų, veikimo sąlygų ir praktinių projektavimo sumetimų.

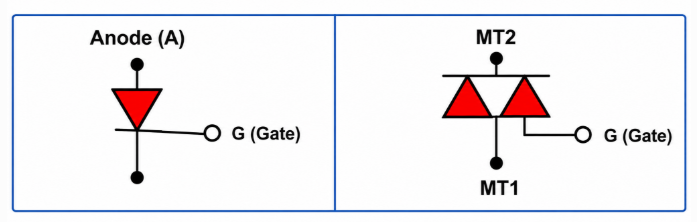

7 pav. SCR ir TRIAC simboliai, rodantys skirtingas perjungimo struktūras

SCR prieš TRIAC

Funkcija	SCR	TRIAC
Dabartinė kryptis	Viena kryptis	Dvi kryptys
AC perjungimas	Ribotas	Puikiai
DC programos	Dažnas	Mažiau paplitęs
Galios valdymas	Aukštas	Vidutinis
Tipiškas naudojimas	Pramoninės sistemos	Komercinis elektroniniai prietaisai

Histerezė palyginimo ir Schmitto trigerio grandinėse

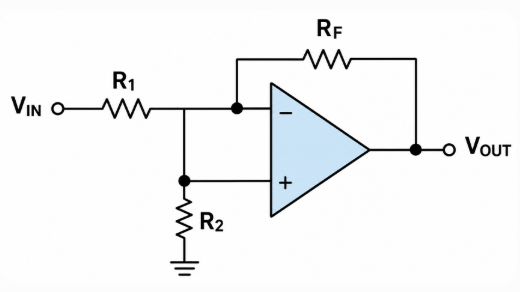

8 pav. Lyginimo grandinė naudojant teigiamą grįžtamąjį ryšį histerezei

Lyginamosios grandinės yra vienas iš labiausiai paplitusių praktinių histerezės pritaikymų elektronikoje.Jų tikslas – palyginti įvesties signalą su etalonine įtampa ir generuoti išvestį pagal palyginimo rezultatą.

Tikros sistemos dažnai veikia aplinkoje, kurioje yra elektrinio triukšmo, bangavimo ir signalo svyravimų.Tokiomis sąlygomis maži v ariat jonai, esantys netoli slenkstinių lygių, gali turėti įtakos išvesties nuoseklumui.

Histerezė pagerina slenksčio elgseną sukurdama atskirus perjungimo lygius, todėl lyginamosios grandinės gali patikimiau veikti kintančiomis signalo sąlygomis.

Lyginamojo našumo palyginimas

Parametras	Be Histerezė	Su Histerezė
Klaidingas suaktyvinimas	Dažnas	Minimalus
Perjungimo stabilumas	Prastas šalia slenksčio	Stabilus
Estafetinis pokalbis	Dažnas	Retas
Triukšmo jautrumas	Aukštas	Sumažintas
Išvesties patikimumas	Vidutinis	Patobulinta

Palyginimas parodo, kodėl histerezė dažniausiai naudojama jutiklių sąsajose, įterptosiose sistemose ir pramoninio valdymo programose.

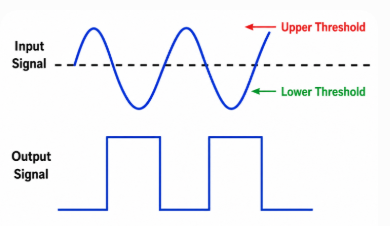

9 pav. Schmitto trigerio veikimas naudojant viršutinį ir apatinį slenksčius

„Schmitt Trigger“ veikimo supratimas

Schmitt trigeris sąmoningai naudoja teigiamą grįžtamąjį ryšį, kad sukurtų histerezę, todėl jis nesijungia esant vienai slenksinei įtampai.Vietoj to, jis naudoja du skirtingus perjungimo taškus: viršutinę slenkstinę įtampą ir apatinę slenkstinę įtampą.Dėl to signalo perėjimai tampa švaresni ir stabilesni.Praktinėse įterptosiose sistemose Schmitt trigeriai dažnai pridedami prie jutiklių sąsajų ir mechaninių jungiklių įėjimų, nes maži signalo svyravimai, triukšmas ar kontaktų atšokimas gali sukelti daugybę nenumatytų išvesties perėjimų.

Op-Amp ir galios elektronikos histerezė

Operaciniai stiprintuvai yra plačiai naudojami jutimo sistemose, signalų apdorojime ir analoginėse valdymo grandinėse dėl savo jautrumo ir stiprinimo galimybių.Kai įvesties signalai kinta lėtai arba veikia netoli slenksčio sąlygų, nedideli svyravimai gali turėti įtakos perjungimo nuoseklumui ir sukelti nestabilų išvesties elgesį.

Siekiant pagerinti našumą, operacinės stiprintuvo grandinės dažnai įveda histerezę per teigiamus grįžtamojo ryšio tinklus.Šis metodas sukuria atskiras įjungimo ir išjungimo slenksčius, leidžiančius perjungimo elgseną išlikti labiau kontroliuojamą besikeičiančiomis įvesties sąlygomis.

Pateikiamas praktinis histerezės pavyzdys išmaniosios oro kondicionavimo sistemos.

Apsvarstykite sistemą su tiksline kambario temperatūra 26°C.Be histerezės lango nedideli temperatūros svyravimai aplink nustatytą tašką gali pakartotinai suaktyvinti kompresoriaus veikimą.

Darbo sąlygų pavyzdžiai yra aušinimo įjungimas esant 28°C ir aušinimo išjungimas 24°C.

Tai 4°C atskyrimas sukuria histerezės langą, kuris sumažina nereikalingą perjungimo veiklą ir leidžia sistemai veikti platesniame temperatūros diapazone prieš keičiant būseną.

Lyginamoji sistemos elgsena

Kontrolė Metodas	Kompresorius Ciklai per valandą	Efektas
Be histerezės	Aukštas	Padidėjęs kompresoriaus susidėvėjimas ir nestabilus veikimas
Su 4°C histerezės langeliu	Žemesnis	Padidėjęs efektyvumas ir sumažintas perjungimo veikla

Aukščiau pateiktos vertės parodo lyginamąjį veikimo elgesį, o ne fiksuotus matavimus, nes perjungimo dažnis skiriasi priklausomai nuo patalpos dydžio, šiluminių sąlygų, izoliacijos kokybės ir aplinkos veiksnių.

Nepaisant to, palyginimas parodo svarbų dizaino principą.Sistemos, kuriose histerezės diapazonas yra siauras arba jo nėra, gali pakartotinai persijungti prie slenksčio sąlygų, padidindamos elektros įtampą ir sumažindamos ilgalaikę komponentų naudojimo trukmę.Platesni valdymo langai paprastai sumažina važiavimo dviračiu dažnumą ir pagerina veikimo nuoseklumą.

Praktinėse sistemose sumažėjęs perjungimo aktyvumas gali pagerinti energijos vartojimo efektyvumą, sumažinti šiluminį įtempį ir palaikyti ilgesnį kompresoriaus tarnavimo laiką.Panašūs valdymo metodai plačiai naudojami aplinkosaugos sistemose, pramonės temperatūros reguliavime ir plataus vartojimo elektronikoje, kur svarbi stabili slenkstinė elgsena.

Šis pavyzdys parodo, kaip histerezė įtakoja ne tik grandinės elgesį, bet ir realaus pasaulio sistemos veikimą bei ilgalaikį patikimumą.

Histerezės matavimas ir apibūdinimas

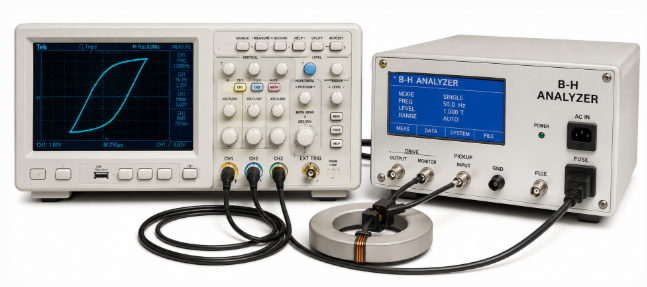

10 pav. Osciloskopas ir B-H analizatorius histerezės matavimui

Histerezės matavimas padeda įvertinti, kaip komponentai elgiasi besikeičiančiomis veikimo sąlygomis.Užuot tiesiog nustatę, ar histerezė egzistuoja, matavimai taip pat nustato, kaip stipriai ji veikia perjungimo elgesį, efektyvumą ir ilgalaikį veikimą.

Priklausomai nuo analizuojamos sistemos, naudojami įvairūs įrankiai:

• Osciloskopai – vizualizuoja perjungimo slenksčius ir signalo elgseną tokiose grandinėse kaip komparatoriai ir Schmitt trigeriai.

• B-H kreivės analizatoriai – įvertinkite magnetines medžiagas matuodami koercyvumo, retencijos ir histerezės nuostolius.

• Magnetinės charakteristikos sistemos – tirti magnetinį elgesį tyrimų ir saugojimo technologijose.

• Automatizuotos testavimo sistemos – pagerina pakartojamumą ir didelio masto komponentų testavimą.

Įprasti matavimai apima:

• Koercyvumas – magnetinio lauko stiprumas, reikalingas liekamajam įmagnetinimui pašalinti

• Retentyvumas – likęs įmagnetinimas pašalinus lauką

• Hysteresis Range – perjungimo slenksčių atskyrimas

• Perjungimo slenksčiai – reikšmės, kurios sukelia būsenos pokyčius

Matavimo rezultatai tiesiogiai įtakoja medžiagų pasirinkimą ir sistemos dizainą.Per dideli histerezės nuostoliai gali padidinti šilumos gamybą, o netinkamai parinktos slenkstinės vertės gali sumažinti veikimo nuoseklumą.

Elektroninio dizaino histerezės optimizavimas

Histerezė prieš nehisteretines sistemas

Funkcija	Histerezė	Ne isteretiškas
Triukšmas Imunitetas	Aukštas	Žemas
Stabilumas	Geriau	Mažiau stabilus
Perjungimas Dažnis	Žemesnis	Aukščiau
Jautrumas	Žemesnis	Aukščiau
Netiesa Suveikia	Sumažintas	Dažniau
Ilgalaikis Patikimumas	Geriau	Sumažintas

Šis palyginimas parodo, kodėl histerezė yra sąmoningai įdiegta daugelyje praktinių sistemų.

Keli veiksniai turi įtakos histerezės elgsenai, įskaitant elektrinį triukšmą, darbo temperatūrą, apkrovą v ariat joną, perjungimo greitį, šilumines sąlygas ir atsako reikalavimus.Idealus dizaino balansas priklauso nuo konkrečios programos ir veikimo aplinkos.

Iššūkiai ir ateities tyrimų kryptys

Nors histerezė pagerina sistemos veikimą, ji taip pat gali sukelti projektavimo problemų, nes įrenginiai tampa mažesni ir veikia didesniu greičiu.

Dabartiniai iššūkiai, susiję su histereze, apima energijos nuostolius magnetinėse sistemose, šilumos gamybą, medžiagų senėjimo poveikį, modeliavimo sudėtingumą ir padidėjusius nuostolius esant dideliam veikimo dažniui.Šie apribojimai gali turėti įtakos bendram efektyvumui, patikimumui ir ilgalaikiam sistemos veikimui.

Vykdomi tyrimai ir toliau tiria mažo nuostolio magnetines medžiagas, dirbtinio intelekto optimizavimo metodus, spintroninės atminties technologijas, adaptyvios histerezės valdymo metodus ir pažangias puslaidininkių sistemas.Šiais pokyčiais siekiama pagerinti efektyvumą, sumažinti nuostolius ir palaikyti protingesnę sistemos veiklą.

Ateities elektroninės sistemos gali vis dažniau taikyti adaptyvios histerezės metodus, kurie automatiškai koreguoja veikimo elgesį pagal besikeičiančias sąlygas.Įrenginiams toliau tobulėjant greičiui ir sudėtingumui, efektyvus histerezės valdymas išliks svarbus aspektas kuriant elektronines sistemas.

Išvada

Histerezė padeda elektroninėms sistemoms veikti patikimiau, nes pagerina stabilumą ir sumažina nepageidaujamą perjungimo elgesį.Jis plačiai naudojamas magnetinėse medžiagose, puslaidininkiniuose įrenginiuose, valdymo sistemose ir galios elektronikoje, kur darbo sąlygos nuolat keičiasi.Nors kai kuriose programose tai gali sukelti energijos nuostolius, tinkamas histerezės dizainas gali pagerinti efektyvumą ir ilgalaikį veikimą.Histerezės supratimas leidžia priimti geresnius grandinės projektavimo ir sistemos optimizavimo sprendimus.
