SMD diodų pagrindai: supratimas apie tipus, kodus, šiluminį našumą ir testavimą
2026-05-13 95

SMD diodai yra maži puslaidininkiniai komponentai, valdantys elektros srovės kryptį šiuolaikinėse elektroninėse grandinėse.Jie plačiai naudojami tokiuose įrenginiuose kaip išmanieji telefonai, greitieji įkrovikliai, automobilių sistemos ir ryšių įranga, nes palaiko kompaktiškus PCB išdėstymus ir efektyvų didelės spartos veikimą.Įvairūs SMD diodų tipai atlieka svarbias funkcijas, įskaitant galios konvertavimą, įtampos reguliavimą, apsaugą nuo viršįtampių ir signalo perjungimą.Norint sukurti patikimas ir efektyvias elektronines sistemas, svarbu suprasti jų elektrinį elgesį, šilumines charakteristikas ir pakuotės dizainą.

Katalogas

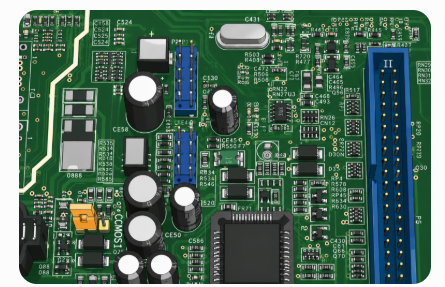

Kas yra paviršinio montavimo įrenginio (SMD) diodai?

Ant paviršiaus montuojamas įrenginys (SMD) diodai yra kompaktiški puslaidininkiniai komponentai, naudojami elektros srovės krypčiai valdyti šiuolaikinėse elektroninėse grandinėse.Skirtingai nuo tradicinių kiauryminių diodų, kuriuose naudojami laidai, įkišti į spausdintines plokštes (PCB), SMD diodai montuojami tiesiai ant PCB naudojant paviršių Paviršiaus montavimo technologija (SMT).

Iš esmės SMD diodai veikia taip vienpusiai elektriniai vožtuvai.Jie leidžia srovei tekėti viena kryptimi ir blokuoja atvirkštinę srovę, kuri gali pažeisti jautrius elektroninius komponentus.

SMD diodai veikia per a PN sandūros puslaidininkis struktūra, kuri kontroliuoja elektros laidumą pirmyn ir atvirkštinis šališkumas sąlygas.Priklausomai nuo diodo tipo, jie gali atlikti keletą svarbių grandinės funkcijų, įskaitant kintamosios srovės ir nuolatinės srovės ištaisymą, įtampos reguliavimą, apsaugą nuo atvirkštinio poliškumo, elektrostatinės iškrovos (ESD) slopinimą, didelės spartos signalo perjungimą ir RF dažnio derinimą.

Kadangi SMD diodai naudoja kompaktiškus bešvinius paketus ir trumpesnius elektros kelius, jie padeda pagerinti perjungimo našumą, signalo vientisumą ir elektros efektyvumą šiuolaikinėse PCB konstrukcijose.

Kaip SMD diodai valdo srovę elektroninėse grandinėse

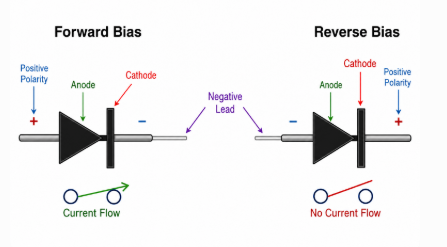

2 pav. Diodo, rodančio srovės srauto elgesį, į priekį ir atgal poslinkis

SMD diodai valdo srovę leisdami elektros laidumą į priekį ir blokuodami srovę, kai veikia atvirkštinis poslinkis.

Terminalas	Funkcija
Anodas	Teigiamas srovės įėjimas
Katodas	Dabartinė išėjimo / blokavimo pusė

Per į priekį šališkumas, srovė teka iš anodo į katodą.Per atvirkštinis šališkumas, išeikvojimo sritis PN jungties viduje plečiasi ir blokuoja srovės srautą.

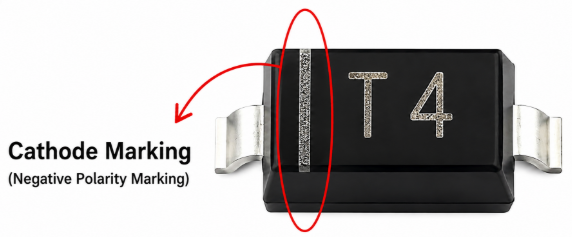

Katodo pusė paprastai žymima a juostelių žymėjimas, taškų žymėjimas, spausdinta juosta, arba PCB šilkografijos indikatorius.

Tinkamas poliškumas yra svarbus, nes neteisinga diodo orientacija gali sukelti trumpąjį jungimą, komponentų perkaitimą, atvirkštinės srovės pažeidimą, PCB pėdsakų gedimą ir bendrą maitinimo nestabilumą.

Į automobilių LED apšvietimo sistemos, neteisingai sumontuoti lygintuvų diodai gali leisti atvirkštinei akumuliatoriaus įtampai pasiekti jautrius tvarkyklės IC, todėl dažnai pridedami atvirkštinės apsaugos Schottky diodai, padedantys išvengti katastrofiškas ECU pažeidimas greito paleidimo ar akumuliatoriaus keitimo metu.

Kodėl šiuolaikinėje elektronikoje pirmenybė teikiama SMD diodams

SMD diodai yra plačiai naudojami šiuolaikinėje elektronikoje, nes jie palaiko kompaktiški PCB išdėstymai, automatizuota SMT gamyba, lengvi prietaisų dizainai, ir patikimas didelio tankio grandinės surinkimas .Jų mažesnė pakuotės struktūra taip pat padeda tobulėti signalo vientisumas ir palaiko efektyvi veikla erdvės ribotose elektroninėse sistemose.

Iš esmės SMD diodai padeda sukurti mažesnius ir efektyvesnius elektroninius gaminius neprarandant elektros našumo.Kadangi šiuolaikiniai įrenginiai ir toliau mažėja, o jiems reikia didesnio apdorojimo greičio ir didesnio energijos vartojimo efektyvumo, kompaktiški puslaidininkiniai komponentai tampa vis svarbesni PCB konstrukcijoje.

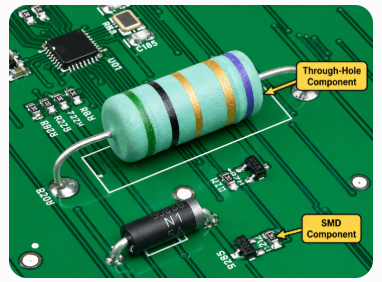

Skirtingai nuo tradicinių kiauryminių komponentų, SMD diodai montuojami tiesiai ant PCB paviršiaus, todėl gamintojai gali automatizuoti surinkimą naudojant greitaeigės rinkimo ir išdavimo mašinos.Tai labai pagerina gamybos efektyvumą, sumažina gamybos sąnaudas ir palaiko didelio masto elektronikos gamybą.

Kadangi SMD diodai naudoja trumpesnius elektros kelius, jie taip pat sumažina parazitinis induktyvumas ir talpa.Tai pagerina perjungimo greitį, signalo vientisumą ir aukšto dažnio našumą šiuolaikinėse elektroninėse grandinėse.

Kompaktiškose aukšto dažnio maitinimo sistemose mažesni galios nuostoliai padeda sumažinti šilumos gamybą, pagerinti efektyvumą ir pailginti sandariai supakuotų elektroninių prietaisų komponentų tarnavimo laiką.

SMD diodai taip pat padeda pagerinti bendrą PCB patikimumas sumažinant mechaninį įtempį, kurį sukelia ilgi laidai.Dėl kompaktiškos struktūros jie puikiai tinka didelio tankio ir vibracijai jautriems elektroniniams konstrukcijoms.

Šiuolaikinės elektroninės sistemos ir toliau remiasi SMD diodais, nes jose derinamas kompaktiškas dydis, patikima elektros apsauga, efektyvus perjungimas ir tvirtas suderinamumas su automatizuotais PCB gamybos procesais.

Įvairūs SMD diodų tipai ir jų funkcijos

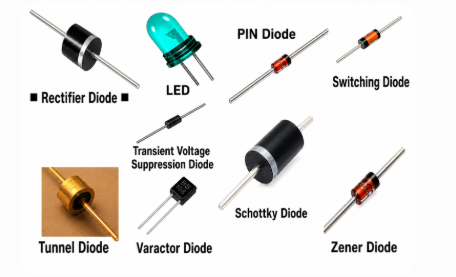

3 pav. Įprasti elektroninėse grandinėse naudojami diodų tipai

SMD diodai yra kelių specializuotų tipų, kurių kiekvienas yra skirtas atlikti tam tikrą elektrinę funkciją elektroninėse grandinėse.Jų funkcijos apima srovės ištaisymą, įtampos reguliavimą, viršįtampių slopinimą, signalo perjungimą, šviesos aptikimą ir RF derinimą.

Lygintuvų diodai: Lygintuvų SMD diodai kintamąją srovę (AC) paverčia nuolatine srove (DC).Jie dažniausiai naudojami galios konvertavimo grandinėse, kur reikalinga stabili nuolatinės srovės išvestis.

Šotkio diodai: Schottky SMD diodai yra žinomi dėl žemos tiesioginės įtampos ir greito perjungimo.Jie dažniausiai naudojami didelio efektyvumo maitinimo grandinėse ir greitai perjungiamose elektroninėse sistemose.

Zenerio diodai: Zener SMD diodai reguliuoja įtampą veikdami atvirkštinio gedimo režimu.Jie padeda išlaikyti stabilų įtampos lygį ir apsaugoti jautrius komponentus nuo viršįtampių.

Perjungimo diodai: Perjungimo SMD diodai skirti greitam perjungimui skaitmeninėse ir aukšto dažnio signalų grandinėse.Jų greitas reakcijos laikas padeda pagerinti signalo nukreipimo našumą.

TVS (Transient Voltage Suppression) diodai: TVS SMD diodai apsaugo grandines nuo staigių įtampos šuolių, elektrostatinės iškrovos (ESD) ir trumpalaikių viršįtampių įvykių, kurie gali pažeisti puslaidininkinius komponentus.

Šviesos diodai (LED): SMD šviesos diodai elektros energiją paverčia matoma šviesa, skirta apšvietimui, ekrano indikatoriams ir foninio apšvietimo sistemoms.

Fotodiodai: Fotodiodai įeinančią šviesą paverčia elektros srove ir dažniausiai naudojami optinio jutimo ir šviesos aptikimo sistemose.

Varactor (Varicap) diodai: Varactor SMD diodai veikia kaip įtampa valdomi kondensatoriai, padedantys reguliuoti derinimo dažnį RF ir ryšio grandinėse.

Tuneliniai diodai: Tuneliniai SMD diodai yra specializuoti didelės spartos puslaidininkiniai įtaisai, naudojami mikrobangų krosnelėje, osciliatoriuje ir pažangiose RF sistemose dėl jų itin greito perjungimo charakteristikų.

Pagrindinių SMD diodų tipų lyginamoji analizė

Įvairių tipų SMD diodai yra optimizuoti skirtingiems elektros reikalavimams, tokiems kaip perjungimo greitis, įtampos valdymas, galios konvertavimas ir grandinės apsauga.Šių skirtumų supratimas padeda pagerinti komponentų pasirinkimą, kad būtų užtikrintas šiluminis stabilumas, elektrinis veikimas ir ilgalaikis patikimumas.

Funkcija	Lygintuvas	Šotkis	Zeneris	televizoriai
Pagrindinė funkcija	AC/DC konversija	Greitas ir mažas nuostolis perjungimas	Įtampa reglamentas	Viršįtampis apsauga
Pirmyn Įtampa	Aukščiau	Žemas	Vidutinis	Varijuoja
Perjungimas Greitis	Vidutinis	Labai greitai	Vidutinis	Nepaprastai greitai
Galia Efektyvumas	Vidutinis	Aukštas	Vidutinis	Orientuotas į apsaugą
Atvirkščiai Suskirstymo naudojimas	Nr	Nr	Taip	Taip
Dažnas Pramonės naudojimas	Galia reikmenys	Įkrovikliai, SMPS	Įtampos bėgiai	Automobiliai, USB

Schottky diodai dažniausiai teikia pirmenybę aukšto dažnio perjungimo grandinėse, nes jų žema tiesioginė įtampa ir beveik nulinis atkūrimo laikas padeda sumažinti energijos nuostolius ir šilumos gamybą.Jų greito perjungimo charakteristikos taip pat pagerina kompaktiškų elektroninių sistemų efektyvumą.

Kompaktiškuose nuolatinės srovės-DC keitikliuose Schottky diodai dažnai sukuria mažesnius galios nuostolius nei standartiniai lygintuvai, nes jų mažesnė tiesioginė įtampa sumažina šilumos susidarymą nuolatinio perjungimo metu.

Zenerio diodai pirmiausia naudojami, kai reikalingas stabilus įtampos reguliavimas ir kontroliuojamas atvirkštinio gedimo veikimas. TVS diodai, priešingai, yra optimizuoti trumpalaikiam slopinimui ir greitai apsaugai nuo įtampos šuolių ir ESD įvykių.

Standartiniai lygintuvų diodai labiau tinka bendram kintamosios srovės į nuolatinės srovės konvertavimui, kai itin greitas perjungimas yra ne toks svarbus.

Kiekvienas diodo tipas apima tam tikrus elektros kompromisus. Pavyzdžiui, Schottky diodai užtikrina greitesnį perjungimą ir mažesnį įtampos kritimą, tačiau jie taip pat gali sukurti didesnę atvirkštinio nuotėkio srovę esant aukštesnei temperatūrai, palyginti su standartiniais silicio lygintuvais.

Šių veikimo skirtumų supratimas padeda pagerinti grandinės patikimumą, šiluminį stabilumą ir bendrą elektroninės sistemos efektyvumą.

SMD diodų paketų dydžiai ir šiluminis našumas

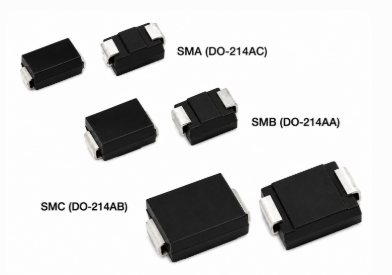

4 pav. Įprasti SMD diodų paketų dydžiai: SMA, SMB ir SMC

Paviršinio montavimo diodų pakuotės dydis tiesiogiai veikia srovės valdymo galimybes, šilumos išsklaidymą, PCB patikimumą, perjungimo stabilumą ir bendrą mechaninį patvarumą.Svarbu pasirinkti tinkamą pakuotę, nes prastas šilumos valdymas gali sumažinti efektyvumą, padidinti jungties temperatūrą ir sutrumpinti komponentų tarnavimo laiką.

Mažesni diodų paketai dažniausiai naudojami kompaktiškoje mažos galios elektronikoje, o didesni paketai geriau tinka didelės srovės ir didelės galios programoms, kurios veikimo metu sukuria didelę šilumą.

Paketas	Maksimali srovė	Šiluminis našumas	Tipiškas naudojimas
SOD-523	Labai žemas	Ribotas	Signalas perjungimas
SOD-323	Žemas	Vidutinis	Maža logika grandinės
SOD-123	Vidutinis	Geriau	Zeneris / lygintuvas
SMA	Vidutinis-aukštas	Gerai	Galia ištaisymas
SMB	Aukštas	Stiprus	televizoriai apsauga
SMC	Labai Aukštas	Puikiai	Pramoninis galia

Mažesni SMD paketai tokie kaip SOD-523 ir SOD-323 dažniausiai naudojami kompaktiško signalo apdorojimo ir silpnos srovės loginėse grandinėse, kur PCB erdvė yra ribota.Tačiau dėl mažesnės šilumos išsklaidymo galimybės jie yra mažiau tinkami didelės srovės galiai.

Didesnės pakuotės tokie kaip SMA, SMB, ir SMC užtikrinti geresnes šilumines charakteristikas ir valdyti srovę.Didesnis jų paviršiaus plotas padeda efektyviau paskirstyti šilumą ir palaiko stabilesnį veikimą sudėtingomis elektros sąlygomis.

Šiluminis efektyvumas tampa vis svarbesnis didelės srovės ir aukšto dažnio grandinėse, nes per didelė sankryžos temperatūra gali sumažinti diodo tarnavimo laiką, sumažinti energijos vartojimo efektyvumą ir padidinti PCB gedimo riziką.

Kompaktiškuose PCB išdėstymuose šiluma, susidaranti diodų sandūroje, turi efektyviai pereiti į PCB vario sluoksnius.Jei šiluma negali tinkamai pasklisti, sankryžos temperatūra gali greitai pakilti ir sukelti šilumos nutekėjimą, sumažėjusį efektyvumą, tiesioginės įtampos nestabilumą, pagreitėjusį puslaidininkių senėjimą ir ankstyvą komponentų gedimą.

PCB vario sritis taip pat stipriai veikia šiluminį elgesį. Didesnis vario liejimas prijungtas prie diodų trinkelių padeda paskleisti šilumą per PCB paviršių, sumažina lokalizuotą karštųjų taškų temperatūrą ir palaiko stabilesnį ilgalaikį veikimą.

Didelės galios elektroninėse sistemose šiluminis stabilumas paprastai palaikomas naudojant platesnius vario pėdsakus, šilumines angas, daugiasluoksnes varines plokštumas, didesnius diodų paketus ir patobulintą oro srauto konstrukciją, siekiant sumažinti šilumos kaupimąsi ir palaikyti saugesnę darbo temperatūrą.

Terminis sumažinimas yra dar vienas svarbus aspektas pasirenkant diodą.Didėjant darbinei temperatūrai, mažėja maksimali saugios diodo srovės valdymo galimybė.Turi būti atsižvelgta į šį sumažinimo elgesį, kad būtų išvengta perkaitimo realiomis eksploatavimo sąlygomis.

Tinkamas pakuotės pasirinkimas padeda optimizuoti energijos vartojimo efektyvumą, šiluminį stabilumą, mechaninį patvarumą, gamybos nuoseklumą ir ilgalaikį grandinės patikimumą.

5 pav. Didelės PCB varinės sritys padeda skleisti šilumą ir sumažina diodo temperatūrą

Kaip PCB vario sritis veikia diodo temperatūrą

PCB vario plotas turi didelę įtaką SMD diodo šiluminėms charakteristikoms, nes vario sluoksnis veikia kaip a šilumos skirstytuvas kuris perduoda šilumą nuo puslaidininkių sandūros.

Kai srovė teka per diodą, galios išsklaidymas generuoja šilumą sankryžos viduje.Jei aplinkinis vario plotas yra per mažas, šiluma koncentruojasi šalia diodo paketo ir greitai padidina sankryžos temperatūrą.

Didesni vario išpylimai padeda sumažinti karštųjų taškų temperatūra, sustiprinti šilumos sklaidą, mažesnė šiluminė varža, spalaiko ilgalaikį stabilumą, ir sumažinti šiluminį įtampą nuolatinio veikimo metu.

Kompaktiškuose perjungiamuose reguliatoriuose ir greituosiuose įkrovikliuose dėl nepakankamo vario ploto maži Schottky diodai gali perkaisti, net kai jie veikia neviršijant jų vardinės srovės ribos.

Šiluminis perdavimas paprastai pagerinamas padidinus vario trinkelės dydį, sujungiant trinkeles prie vidinių varinių plokštumų, naudojant storesnius vario sluoksnius ir pridedant terminio susiuvimo angas.

Šiluminio vaizdo analizė dažnai atskleidžia, kad prastas vario pasiskirstymas sukuria lokalizuotus šiluminius taškus šalia maitinimo diodų ir perjungimo komponentų.

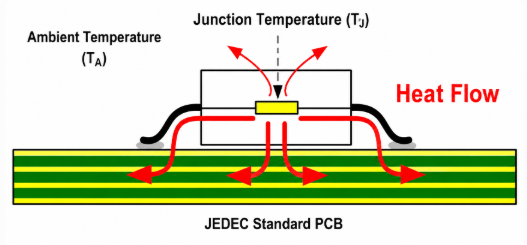

6 pav. Šilumos srautas iš diodų jungties į PCB šiluminio išsklaidymo metu

Šiluminio atsparumo supratimas (RθJA)

Šiluminė varža, paprastai išreiškiama kaip RθJA (jungties ir aplinkos šiluminė varža), matuoja, kaip efektyviai šiluma perduodama iš puslaidininkių jungties į aplinkinį orą.

Mažesnės RθJA reikšmės rodo geresnę aušinimo galimybę ir efektyvesnį šilumos perdavimą.

Ryšys tarp galios sklaidos ir temperatūros kilimo gali būti įvertintas naudojant:

T_J=T_A+(P_D×R_θJA)

Kur:

• TJ = sankryžos temperatūra

• TA = aplinkos temperatūra

• PD = galios išsklaidymas

• RθJA = jungties ir aplinkos šiluminė varža

Šis ryšys yra labai svarbus galios elektronikoje, nes per didelė sankryžos temperatūra gali padidinti nuotėkio srovę, sumažinti efektyvumą, pagreitinti puslaidininkių senėjimą, sukelti terminį pabėgimą ir nuolatinį diodo gedimą.

Pavyzdžiui, Šotkio diodas išsisklaido 1W galios, kurios RθJA vertė yra 80°C/W gali patirti an 80°C sankryžos temperatūros kilimas virš aplinkos temperatūros.Jei aplinkos oro temperatūra yra 40°C, sankryžos temperatūra gali artėti 120°C, kuris gali labai padidinti šiluminį įtampą ir sumažinti ilgalaikį patikimumą.

Praktinėse PCB konstrukcijose kompaktiškas SOD-323 Schottky diodas veikia 1A srovė gali išsklaidyti pakankamai energijos, kad sankryžos temperatūra pakiltų aukščiau 100°C jei PCB vario plotas yra ribotas.Šiluminiai bandymai dažnai rodo, kad padidinus vario išpylimo dydį ir pridėjus šilumines angas, galima pastebimai sumažinti karšto taško temperatūrą ir palaikyti stabilesnį ilgalaikį veikimą.

RθJA reikšmės paprastai pateikiamos paviršinio montavimo diodų duomenų lapuose ir padeda įvertinti saugią darbo temperatūrą tikromis PCB sąlygomis.Mažesnės šiluminės varžos vertės paprastai rodo stipresnę aušinimo galimybę ir efektyvesnį šilumos perdavimą į aplinką.

Mažesni SMD paketai paprastai turi didesnę šiluminę varžą, nes sumažėjęs jų paviršiaus plotas riboja šilumos perdavimą į PCB ir aplinkinį orą.

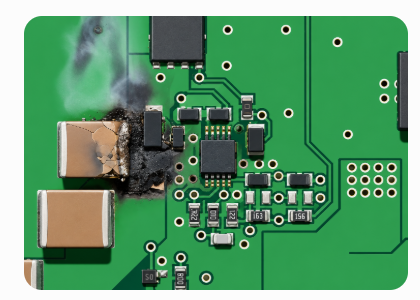

7 pav. Perkaitimo žala dėl prasto šilumos išsklaidymo kompaktiniuose SMD paketuose

Kodėl maži SMD paketai perkaista greičiau

Maži SMD paketai dažnai perkaista greičiau, nes turi ribota šiluminė masė, mažesnis šilumos išsklaidymo plotas, didesnė šiluminė varža, ir sumažintas vario kontaktinis plotas.

Pavyzdžiui , SOD-523 ir SOD-323 paketai puikiai tinka kompaktiškoms signalų programoms, tačiau jiems gali kilti problemų didelės srovės perjungimo grandinėse, kur nuolatinis galios išsklaidymo metu susidaro daug šilumos.

Kylant temperatūrai, didėja nuotėkio srovė, pasikeičia tiesioginės įtampos charakteristikos, mažėja efektyvumas ir spartėja puslaidininkių degradacija.

Kompaktiškuose elektroniniuose įrenginiuose, pvz išmanieji telefonai ir USB-C įkrovikliai, tankiai supakuotas PCB išdėstymai gali sulaikyti šilumą ir pabloginti šilumos kaupimąsi aplink mažus diodų paketus.Prastas oro srautas dar labiau padidina šiluminį įtampą, nes natūrali konvekcija yra ribota kompaktiškų korpusų viduje.

Perkaitimo rizika paprastai sumažinama parenkant didesnius diodų paketus, optimizuojant PCB oro srautą, didinant vario plokštumos plotą, mažinant darbinę srovę ir naudojant didesnio efektyvumo Schottky diodus.

Parametras	Aprašymas	Svarba
Atvirkščiai Įtampa (Vr)	Maksimalus atvirkštinė įtampa	Užkerta kelią suskirstymas
Pirmyn Įtampa (Vf)	Įtampos kritimas laidumo metu	Paveikia efektyvumas ir šilumos gamyba
Nutekėjimas Srovė (IR)	Atvirkščiai srovės nuotėkis	Svarbus dėl mažos galios grandinės
Atkūrimo laikas (trr)	Perjungimas atkūrimo greitis	Svarbus dėl aukšto dažnio veikimas
Sankryža Talpa (Cj)	Išsaugotas mokestis tarp terminalų	Įtakoja RF ir perjungimo našumą
Maksimalus Sankryžos temperatūra (Tj)	Aukščiausias seifas darbinė temperatūra	Užkerta kelią terminė žala

Didesni diodų paketai paprastai užtikrina mažesnę šiluminę varžą ir geresnę šilumos išsklaidymo galimybę.Nors mažesni paketai padeda sumažinti PCB dydį, jiems dažnai reikia kruopštesnio šilumos valdymo esant nuolatinei srovės apkrovai.

Nors mažesnio paviršiaus montuojamų diodų paketai padeda sumažinti PCB vietos sunaudojimą, jiems dažnai reikia kruopštesnio šiluminio projektavimo, nes sumažėjęs paviršiaus plotas riboja šilumos išsklaidymo galimybes esant nuolatinei srovės apkrovai.

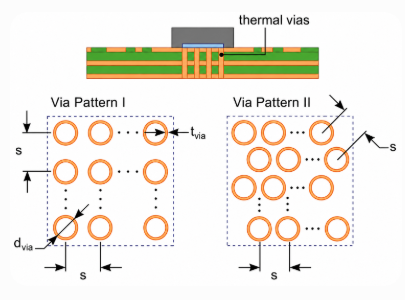

8 pav. Šiluminės srovės modeliai, naudojami PCB šilumos išsklaidymo ir aušinimo efektyvumui pagerinti

Terminiai perėjimai ir daugiasluoksnis PCB aušinimas

Šiluminės angos yra padengtos skylės, kurios perduoda šilumą iš viršutinio PCB sluoksnio į vidines arba apatines varines plokštumas.Jie padeda paskirstyti šilumą keliuose PCB sluoksniuose, o ne koncentruoti šilumą šalia diodo paketo.

Šiluminės angos padeda sumažinti sankryžos temperatūrą, palaiko šiluminį sklaidą, sumažina karštųjų taškų susidarymą ir padidina ilgalaikį patikimumą.

Daugiasluoksnės PCB varinės plokštumos toliau palaiko šilumos išsklaidymą, nes dideli vidiniai vario plotai veikia kaip šiluminiai rezervuarai, kurie efektyviau sugeria ir paskirsto šilumą.Tai ypač svarbu kompaktiškoje didelės galios elektronikoje, kur oro srautas yra ribotas.

9 pav. Oro srautas pagerina SMD diodų aušinimą

Tinkamas oro srautas pagerina SMD diodų aušinimą ir patikimumą

Oro srautas stipriai veikia diodo darbo temperatūrą, ypač didelės galios įrenginiuose.Blogos oro srauto sąlygos gali sulaikyti šilumą šalia PCB paviršiaus ir padidinti sandūros temperatūrą, nuotėkio srovę, šiluminį įtempį ir gedimo tikimybę.

Priverstinis oro srautas iš aušinimo ventiliatorių padeda efektyviau pašalinti šilumą ir sumažina darbinę temperatūrą didelės galios elektroninėse sistemose, kur reikalingas nuolatinis šilumos išsklaidymo procesas.

Netgi nedideli oro srauto patobulinimai gali labai sumažinti diodų sankryžos temperatūrą ir palaikyti ilgalaikį veikimo stabilumą.

Šiluminis sumažinimas didelės srovės projektuose

Terminis sumažinimas reiškia leistinos diodo srovės valdymo pajėgumo sumažinimą, kai didėja darbo temperatūra.

Daugumoje diodų duomenų lapų nurodytos srovės vertės kontroliuojamomis laboratorinėmis sąlygomis, dažnai apie 25°C aplinkos temperatūrą.Realiose elektroninėse sistemose darbinė temperatūra dažnai yra daug aukštesnė.

Didėjant sankryžos temperatūrai, mažėja saugi veikimo srovė, didėja nuotėkio srovė, didėja galios išsklaidymas ir padidėja šiluminio pabėgimo rizika.

Šiluminės vertės sumažinimo ribos dažniausiai taikomos siekiant užtikrinti patikimumą blogiausiomis darbo sąlygomis, ypač didelės galios ir aukšto dažnio elektroninėse sistemose, kuriose šiluma generuojama nuolat.

Jei nepaisysite šiluminio sumažinimo, gali per anksti sugesti komponentai, nestabilus grandinės elgesys, per didelis įkaitimas ir sutrumpėja gaminio naudojimo trukmė.

Tinkama šiluminė konstrukcija padeda užtikrinti, kad SMD diodai galėtų saugiai veikti esant nuolatiniam elektros ir aplinkos įtempiui per ilgą tarnavimo laiką.

Tikros PCB šiluminės problemos SMD diodų programose

Šiluminio valdymo problemos yra viena iš labiausiai paplitusių patikimumo iššūkių šiuolaikinėse SMD diodų programose.Kadangi SMD paketai yra kompaktiški ir tankiai supakuoti ant PCB, per didelis šilumos susidarymas gali greitai paveikti elektros našumą ir ilgalaikį grandinės stabilumą.

Viena dažna praktinė problema kyla nešiojamoje elektronikoje, kuri naudoja kompaktiškus SOD-323 Schottky diodus galiai valdyti ir apsaugoti nuo atvirkštinio poliškumo.

Tikra PCB šiluminė problema: SOD-323 perkaitimas

Kompaktiškose didelės srovės grandinėse SOD-323 Schottky diodai gali perkaisti, kai PCB vario plotas yra per mažas, oro srautas apribotas, perjungimo srovė viršija saugias veikimo ribas, nėra šiluminių perėjimų arba PCB pėdsakų plotis yra nepakankamas.

Didėjant sankryžos temperatūrai, diodo efektyvumas gali sumažėti, padidėti nuotėkio srovė, šiluminis nutekėjimas, įtampos nestabilumas ir priešlaikinis puslaidininkių degradavimas.

Matomi simptomai dažnai yra PCB spalvos pasikeitimas, degimo žymės šalia diodo, nestabilus įkrovimas, sumažėjęs galios konversijos efektyvumas ir pertraukiamas grandinės veikimas.

Kompaktiškuose USB-C įkrovikliuose ir DC-DC keitikliuose perkaitę Schottky diodai gali labai sumažinti įkrovimo efektyvumą ir sutrumpinti netoliese esančių komponentų tarnavimo laiką dėl vietinio šiluminio įtempio.

Viename kompaktiškame USB-C įkroviklio konstrukcijoje mažas SOD-323 Schottky diodas per daug įkaisdavo nuolatinio greito įkrovimo metu, nes aplinkinė PCB varinė sritis buvo per maža, kad tinkamai pasklistų šiluma.Šiluminis vaizdas atskleidė vietinę karšto taško temperatūrą šalia diodo paketo, dėl kurios po ilgo veikimo įkrovimas buvo nestabilus.Diodo pakeitimas didesniu SMA paketu ir šiluminių angų pridėjimas padėjo sumažinti darbinę temperatūrą ir pagerinti ilgalaikį patikimumą.

Tokio tipo perkaitimo problema parodo, kaip PCB išdėstymo kokybė tiesiogiai veikia šiluminį stabilumą ir puslaidininkių tarnavimo laiką kompaktiškose didelės galios elektroninėse sistemose.

Praktiškas PCB terminis sprendimas

Padidinus vario išpylimo plotą aplink diodų trinkeles, padidėja šilumos išsklaidymas, nes šiluma pasklinda didesniame PCB paviršiuje.Šiluminis patikimumas taip pat paprastai palaikomas naudojant platesnius vario pėdsakus, daugiasluoksnes varines plokštumas, šilumines angas, patobulintą oro srauto dizainą ir didesnius diodų paketus, skirtus didesnėms srovės apkrovoms.

Praktinėse PCB konstrukcijose prastas šilumos valdymas gali sukurti vietines karštųjų taškų temperatūras, kurios pagreitina puslaidininkių senėjimą ir padidina ilgalaikių gedimų dažnį.Tinkamas šiluminis išdėstymas padeda išlaikyti stabilų veikimą, ypač kompaktiškose elektroninėse sistemose, kur oro srautas ir vėsinimo erdvė yra riboti.

Šiluminio vaizdo analizė dažnai naudojama kuriant PCB, siekiant nustatyti perkaitimo komponentus ir optimizuoti šilumos paskirstymą prieš masinę gamybą.

Šiuolaikinės elektroninės sistemos labai priklauso nuo kruopštaus šiluminio projektavimo, nes net nedidelis temperatūros padidėjimas gali labai paveikti ilgalaikį patikimumą ir elektrinį stabilumą.

Svarbūs SMD diodo pasirinkimo elektros parametrai

Norint pasirinkti tinkamą SMD diodą, reikia atidžiai įvertinti keletą svarbių elektrinių parametrų, kurie tiesiogiai veikia efektyvumą, šiluminį stabilumą, perjungimo veikimą ir ilgalaikį grandinės patikimumą.

Skirtingi diodų tipai yra optimizuoti skirtingoms darbo sąlygoms.Kai kurie yra skirti didelio greičio perjungimui, o kiti teikia pirmenybę apsaugai nuo viršįtampių, įtampos reguliavimui arba didelės srovės valdymo galimybėms.Šių elektrinių parametrų supratimas padeda nustatyti konkrečiam pritaikymui tinkamiausią diodą.

Parametras	Aprašymas	Svarba
Atvirkščiai Įtampa (Vr)	Maksimalus atvirkštinė įtampa	Užkerta kelią suskirstymas
Pirmyn Įtampa (Vf)	Įtampos kritimas laidumo metu	Paveikia efektyvumas ir šilumos gamyba
Nutekėjimas Srovė (IR)	Atvirkščiai srovės nuotėkis	Svarbus dėl mažos galios grandinės
Atkūrimo laikas (trr)	Perjungimas atkūrimo greitis	Svarbus dėl aukšto dažnio veikimas
Sankryža Talpa (Cj)	Išsaugotas mokestis tarp terminalų	Įtakoja RF ir perjungimo našumą
Maksimalus Sankryžos temperatūra (Tj)	Aukščiausias seifas darbinė temperatūra	Užkerta kelią terminė žala

Pasirinkus neteisingus elektrinius parametrus, gali perkaisti, veikti nestabiliai, prarasti per daug galios, sumažėti efektyvumas, šiluminis nutekėjimas ir pirmalaikis komponentų gedimas.Tinkamas parametrų pasirinkimas padeda palaikyti grandinės patikimumą, šiluminį stabilumą, energijos vartojimo efektyvumą ir ilgalaikį elektroninį veikimą.

Priekinė įtampa (Vf)

Priekinė įtampa nustato, kiek įtampos prarandama, kai srovė teka per diodą veikiant priekiniam poslinkiui.

Diodo tipas	Tipinė tiesioginė įtampa
Šotkis Diodas	0,2V–0,4V
Silicis Lygintuvo diodas	0,7V–1,1V

Mažesnė tiesioginė įtampa tiesiogiai pagerina energijos vartojimo efektyvumą, nes laidumo metu mažiau elektros energijos paverčiama šiluma.Tai ypač svarbu kompaktiškoje elektronikoje, kur šiluminio valdymo erdvė yra ribota.

Schottky diodai dažniausiai pasirenkami didelio efektyvumo maitinimo grandinėms dėl mažesnio įtampos kritimo ir greito perjungimo.Tačiau standartiniai silicio lygintuvai tam tikrose srityse gali užtikrinti geresnę atvirkštinės įtampos toleranciją ir mažesnę nuotėkio srovę.

Mažesnė tiesioginė įtampa taip pat padeda sumažinti šiluminį įtampą, pagerinti efektyvumą, sumažinti sandūros temperatūrą ir pailginti komponentų tarnavimo laiką.

Galios išsklaidymo santykis:

P=V_f×I

Net nedidelis tiesioginės įtampos sumažėjimas gali labai sumažinti elektros energijos nuostolius didelės srovės elektroninėse sistemose.

Atbulinė įtampa (Vr)

Atvirkštinės įtampos nominalioji vertė apibrėžia didžiausią atvirkštinę įtampą, kurią diodas gali saugiai atlaikyti prieš įvykstant elektros gedimui.Jei naudojama atvirkštinė įtampa viršija vardinę ribą, diodas gali nutrūkti lavina, per didelę nuotėkio srovę, negrįžtamus puslaidininkio pažeidimus ir PCB gedimą įtampos šuolių metu.

Atvirkštinės įtampos nominalai paprastai parenkami su papildoma saugos riba, kad padėtų išlaikyti patikimumą pereinamomis darbo sąlygomis.Nepakankama atvirkštinės įtampos atsarga padidina ilgalaikių patikimumo problemų ir netikėtų lauko gedimų riziką.

nuotėkio srovė (IR)

Nuotėkio srovė reiškia nedidelį atvirkštinės srovės kiekį, kuris teka per diodą, kai yra atvirkštinis poslinkis.Nors nuotėkio srovė paprastai yra labai maža, dėl per didelio nuotėkio gali sutrumpėti baterijos veikimo laikas, sumažėti budėjimo režimo efektyvumas, padidėti šiluminė įtampa ir paveikti tikslias mažos galios grandines.

Nuotėkio srovė paprastai didėja kylant temperatūrai, didėjant atvirkštinei įtampai ir senstant puslaidininkiams.Mažas nuotėkis yra ypač svarbus nešiojamoje elektronikoje, baterijomis maitinamose sistemose, daiktų interneto įrenginiuose ir energiją taupančiose budėjimo grandinėse.

Schottky diodai paprastai turi didesnę nuotėkio srovę nei standartiniai silicio lygintuvai, ypač esant aukštesnei darbo temperatūrai.

Pavyzdžiui, Schottky diodai paprastai užtikrina puikų greitųjų įkroviklių efektyvumą dėl žemos tiesioginės įtampos.Tačiau jų didesnė nuotėkio srovė aukštesnėje temperatūroje gali šiek tiek sumažinti baterijomis maitinamų sistemų budėjimo režimo efektyvumą.

Šis kompromisas tampa svarbus mažos galios elektroninėse konstrukcijose, kur prioritetas yra ilgas baterijos veikimo laikas ir minimalus energijos suvartojimas budėjimo režimu.

Atkūrimo laikas (trr)

Atkūrimo laikas matuoja, kaip greitai diodas nustoja laiduoti, kai perjungiama iš priekinio poslinkio į atvirkštinį.

Diodo tipas	Tipiškas atkūrimo laikas
Standartinis Lygintuvas	2 µs–30 µs
Greitas atkūrimas Diodas	50ns–500ns
Šotkis Diodas	Beveik nulis

Didėjant perjungimo dažniui, atkūrimo laikas tampa vis svarbesnis.Standartiniai lygintuvų diodai paprastai yra priimtini žemo dažnio maitinimo šaltiniams, tačiau jie gali sukelti per didelius perjungimo nuostolius aukšto dažnio grandinėse.

Aukšto dažnio perjungiamuose maitinimo šaltiniuose lėtesni lygintuvų diodai gali sukelti papildomų perjungimo nuostolių, nes perjungimo metu trumpai teka atvirkštinės atkūrimo srovė.Greitas atkūrimas ir Schottky diodai padeda sumažinti šiuos nuostolius, sumažinti šilumos gamybą ir pagerinti bendrą keitiklio efektyvumą.

Greitas atkūrimas ir Schottky diodai dažniausiai naudojami perjungiant maitinimo šaltinius, greituosius įkroviklius, nuolatinės srovės-DC keitiklius, radijo dažnių maitinimo grandines ir aukšto dažnio pramoninėse sistemose.

Jų greitesnis perjungimas padeda sumažinti perjungimo nuostolius, sumažinti šilumos gamybą, pagerinti efektyvumą, sumažinti EMI triukšmą ir palaikyti geresnį šiluminį stabilumą.

Tačiau Schottky diodai gali turėti didesnę atvirkštinio nuotėkio srovę esant aukštesnei temperatūrai, į kurią reikia atsižvelgti esant termiškai sudėtingai aplinkai.

Sankryžos talpa (Cj)

Sankryžos talpa parodo sukauptą elektros krūvį tarp diodų gnybtų.Šis parametras tiesiogiai veikia perjungimo greitį, RF našumą, signalo vientisumą ir aukšto dažnio grandinės elgseną.

Mažesnė jungties talpa padeda pagerinti aukšto dažnio perjungimą, RF signalo stabilumą, ryšio grandinės veikimą ir signalo apdorojimo tikslumą.

Jungties talpa tampa ypač svarbi RF ryšio sistemose, belaidėje elektronikoje, signalų apdorojimo grandinėse ir didelės spartos skaitmeninėse sistemose.Per didelė talpa gali sukelti signalo iškraipymą, lėtesnį perjungimą ir sumažėjusį RF efektyvumą.

Maksimali sankryžos temperatūra (Tj)

Maksimali sankryžos temperatūra, paprastai rašoma kaip Tj, apibrėžia aukščiausią saugią diodo vidinės puslaidininkinės jungties temperatūrą.

Šis parametras yra labai svarbus, nes diodas gali sugesti net tada, kai įtampa ir srovė atrodo priimtini, jei šilumos valdymas yra nepakankamas.

Didėjant sankryžos temperatūrai, diodo nuotėkio srovė gali padidėti, sumažėti efektyvumas, nestabili tiesioginė įtampa, pagreitėti puslaidininkių senėjimas ir nuolatinis vidinis pažeidimas.

Naudojant didelės srovės SMD diodus, per didelė sankryžos temperatūra gali sukelti šilumos nutekėjimą.Taip atsitinka, kai kylanti temperatūra padidina nuotėkio srovę ir galios išsklaidymą, o tai generuoja dar daugiau šilumos ir dar labiau padidina sankryžos temperatūrą.

Jei terminis bėgimas nekontroliuojamas, diodas gali staiga sugesti ir sugadinti aplinkinius PCB komponentus.

Nepertraukiamas veikimas šalia maksimalios sankryžos temperatūros taip pat gali sutrumpinti ilgalaikį komponento eksploatavimo laiką, net jei neįvyksta tiesioginis gedimas.Padidėjusi temperatūra pagreitina puslaidininkių susidėvėjimo mechanizmus ir sumažina ilgalaikį patikimumą.

Šiluminis patikimumas paprastai pagerinamas naudojant didesnius diodų paketus, platesnius vario pėdsakus, didesnius PCB vario išpylimus, šilumines angas, geresnį oro srautą ir srovės sumažinimo metodus.

Tinkamas šilumos valdymas padeda išlaikyti saugią sankryžos temperatūrą, pagerinti ilgalaikį patikimumą ir sumažinti ankstyvo komponentų gedimo riziką šiuolaikinėse elektroninėse sistemose.

Pavyzdžiui, diodo duomenų lape gali būti nurodyta maksimali 150°C sandūros temperatūra ir 90°C/W RθJA reikšmė.Šios vertės padeda įvertinti, ar diodas gali saugiai veikti esant numatomai aplinkos temperatūrai ir galios išsklaidymo sąlygoms.

Kaip atpažinti SMD diodų kodus ir poliškumą

10 pav. SMD diodo katodo poliškumo žymėjimas

Viena iš labiausiai paplitusių paieškos užklausų, susijusių su SMD diodais, yra Kaip atpažinti SMD diodų žymes nes gamintojai dažnai spausdina sutrumpintus SMD kodus ant diodų paketų dėl riboto komponento dydžio.

Kodas	Galima Diodo tipas
A7	Perjungimo diodas
M7	Lygintuvo diodas
T4	TVS diodas

Kadangi skirtingų gamintojų žymėjimo sistemos skiriasi, komponentų identifikavimas paprastai tikrinamas naudojant duomenų lapus, SMD kodų duomenų bazes ir multimetro diodų testavimą.

Kaip išbandyti SMD diodą naudojant multimetrą

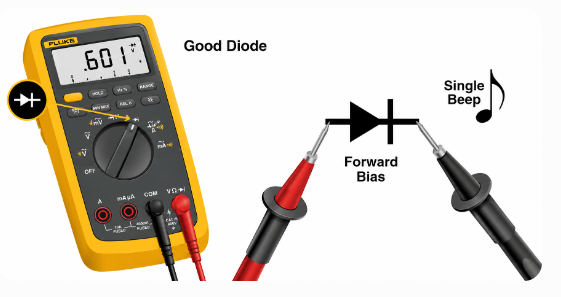

11 pav. SMD diodo bandymas su multimetru

SMD diodo bandymas su a multimetras padeda nustatyti įprastas problemas, tokias kaip trumpieji jungimai, atviros grandinės, nuotėkio pažeidimai ir šiluminiai gedimai.Tinkamos testavimo procedūros yra svarbios, nes neteisingi matavimai gali sukelti netikslią diagnozę arba atsitiktinį PCB pažeidimą.

Saugos priemonės prieš bandymą

Prieš atlikdami bet kokius diodų matavimus:

1. Atjunkite ir atjunkite maitinimą nuo grandinės

2. Prieš liesdami PCB, visiškai iškraukite kondensatorius

3. Venkite tikrinti elektros grandines

4. Dirbdami su jautria elektronika naudokite ESD apsaugą

Dideli kondensatoriai, esantys maitinimo šaltiniuose, įkrovikliuose ir pramoninėje elektronikoje, gali išlaikyti pavojingą įtampą net atjungus maitinimą.Kondensatorių iškrovimas padeda sumažinti elektros smūgio ir atsitiktinio komponentų pažeidimo riziką.

Matavimai grandinėje taip pat ne visada yra visiškai patikimi, nes aplinkiniai PCB komponentai gali sukelti klaidingus rodmenis.Lygiagretūs rezistoriai, kondensatoriai, induktyvumo ritės ir puslaidininkių keliai gali turėti įtakos multimetro matavimams ir duoti klaidinančius rezultatus.

Siekiant tikslesnio trikčių šalinimo, viena diodo pusė dažnai pakeliama nuo PCB, kad būtų izoliuotas komponentas bandymo metu.

Pirmyn poslinkio testas

Nustatykite multimetrą į diodo bandymo režimą.Raudoną zondą prijunkite prie anodo, o juodą - prie katodo.Sveikas diodas paprastai rodo apie 0,2 V–0,4 V tiesioginės įtampos kritimą Schottky diodams ir 0,6 V–0,7 V silicio diodams.Šie rodmenys rodo diodo įtampos kritimą laidumo metu.Žemesnė įtampa Schottky dioduose padeda pagerinti efektyvumą ir sumažinti šilumos susidarymą aukšto dažnio perjungimo grandinėse.

Atvirkštinio poslinkio testas

Apverskite multimetro zondus, prijungdami juodą zondą prie anodo, o raudoną - prie katodo.Sveikas diodas turėtų blokuoti atvirkštinės srovės srautą.Multimetras paprastai rodo OL (Open Loop) arba labai didelį pasipriešinimą.Jei išmatuojama srovė teka atvirkštiniu poslinkiu, diodas gali būti pažeistas dėl nuotėkio, sankryžos gedimo arba terminio degradacijos.Atvirkštinio nuotėkio problemos dažnai tampa rimtesnės, kai darbinė temperatūra yra aukštesnė.

Įprasti gedimų indikatoriai

Simptomas	Galima priežastis
0V abu kryptys	Sutrumpintas diodas
OL abu kryptys	Atidarykite diodą
Nestabilus skaitymai	Šiluminis pažeidimas ar nuotėkis

Sutrumpinti diodai dažniausiai atsiranda po elektros perkrovos, atvirkštinio poliškumo įvykių, didelio perkaitimo ar viršįtampio pažeidimo.Atidarykite diodą gedimai gali atsirasti dėl jungiamojo laido pažeidimo, per didelio terminio ciklo, mechaninio įtrūkimo arba gamybos defektų.Nestabilus arba nenuoseklus parodymai gali rodyti vidinį šiluminį pažeidimą, nuotėkio srovės problemas, įtrūkusias litavimo jungtis arba dalinį puslaidininkio gedimą.

Aukšto dažnio perjungimo grandinėse ir maitinimo šaltiniuose sugedę SMD diodai taip pat gali sukelti per didelę šilumos gamybą, nestabilią išėjimo įtampą, perjungimo triukšmą, sumažėjusį įkrovimo efektyvumą ir nutrūkstamą grandinės veikimą.

Tinkamas multimetro testavimas padeda greitai nustatyti sugedusius diodus ir padeda tiksliau šalinti trikčių šiuolaikinėse elektroninėse sistemose.

Dažni SMD diodų gedimai, PCB projektavimo klaidos ir patikimumo standartai

Nors SMD diodai yra labai patikimi, netinkamas grandinės dizainas, šiluminis įtempis, elektros perteklius, ESD poveikis ir netinkama litavimo praktika vis tiek gali sukelti ankstyvą gedimą ir ilgalaikes patikimumo problemas.

Įprastų gedimų mechanizmų supratimas padeda pagerinti PCB patikimumą ir sumažinti lauko gedimų skaičių automobilių, pramonės, ryšių ir elektroninėse sistemose

Dažni SMD diodų gedimai ir trikčių šalinimas

Nesėkmės priežastis	Dažnas simptomas	Tikėtinas rezultatas
Elektros per didelis stresas	Perkaitimas	Perteklius dabartinė žala
Perteklinis karštis	Nudegimo žymės	Šiluminis pabėgęs
ESD poveikis	Prarastas bangavimas apsauga	TVS diodas degradacija
PCB lankstus žalą	Protarpinis operacija	Įtrūkęs litavimo jungtys
Netinkamas litavimas	Įtampa nestabilumas	Atvirkščiai nuotėkis ir nestabilus veikimas

Per didelis šiluminis įtempis ir elektrinis įtempimas išlieka dvi dažniausiai pasitaikančios SMD diodų gedimo šiuolaikinėje elektronikoje priežastys.Daugelis patikimumo problemų kyla dėl nepakankamos PCB šiluminės konstrukcijos, netinkamo diodo pasirinkimo, netinkamos apsaugos nuo viršįtampių, prastos litavimo jungties kokybės ir netinkamos darbinės įtampos atsargos.

Elektros perteklius atsiranda, kai diodas veikia viršijančios savo įtampą arba srovę.Tai gali greitai padidinti sandūros temperatūrą ir visam laikui pažeisti puslaidininkio struktūrą.

Per didelis šiluminis įtempis yra dar viena pagrindinė kompaktiškos elektronikos gedimo priežastis, kai nepakankamas PCB vario plotas riboja šilumos išsiskyrimą.

ESD pažeidimai dažniausiai paveikia TVS diodus, sumontuotus USB prievaduose, HDMI sąsajose, automobilių ryšio sistemose ir Ethernet apsaugos grandinėse.Pakartotinis viršįtampio poveikis laikui bėgant palaipsniui mažina diodo apsaugą.

Dažnos PCB projektavimo klaidos naudojant SMD diodus

• Per mažo dydžio šiluminės pagalvėlės

Prastas vario sklaidymas padidina sandūros temperatūrą ir sumažina ilgalaikį patikimumą.Mažos šiluminės pagalvėlės gali neleisti šilumai efektyviai plisti per PCB.

• Neteisinga TVS padėtis

TVS diodai, esantys per toli nuo išorinių jungčių, tampa mažiau veiksmingi nuo ESD įvykių ir trumpalaikių įtampos šuolių.Didelės spartos ryšio sistemose, pvz., USB, HDMI ir automobilių duomenų tinkluose, netinkamas TVS diodų išdėstymas gali leisti trumpalaikiams įtampos šuoliams pasiekti jautrias IC prieš įvykstant slopinimui, o tai padidina nuolatinio grandinės pažeidimo riziką.

• Lėtųjų lygintuvų naudojimas didelės spartos grandinėse

Lėtas atkūrimo laikas gali sukelti perjungimo triukšmą, padidinti galios praradimą, sumažinti efektyvumą ir sukelti EMI problemų.Greito atkūrimo arba Schottky diodams dažniausiai teikiama pirmenybė aukšto dažnio perjungimo programose.

• Netinkama atvirkštinės įtampos riba

Pasirinkus diodus per arti darbinės įtampos, padidėja gedimo rizika trumpalaikių viršįtampių ar nestabilių darbo sąlygų metu.Diodų patikimumas dažnai pagerinamas derinant tinkamą šilumos valdymą, tinkamą įtampos ribą, optimizuotą PCB išdėstymą, teisingą diodų išdėstymą šalia pažeidžiamų sąsajų ir patikimą litavimo praktiką.

Patikimumo standartai ir atitikties sertifikatai

Patikimumo standartai padeda patikrinti, ar SMD diodai gali saugiai veikti sudėtingomis elektros, šiluminėmis ir aplinkos sąlygomis.

Funkcija	SMD Diodai	Per skylę Diodai
PCB dydis	Kompaktiškas	Didesnis
Gamyba	Automatizuotas SMT	Rankinis/banginis litavimas
Aukšto dažnio našumas	Geriau	Žemesnis
Taisomumas	Sunkiau	Lengviau
Šiluminis sklaidymas	Vidutinis	Geriau esant didelei galiai
Bendras naudojimas	Nešiojami elektronika	Pramoninės sistemos

Atitikties testavimas padeda palaikyti ilgalaikį patikimumą, gamybos nuoseklumą, gaminio saugą, šiluminį patvarumą ir atitiktį aplinkai.

SMD diodai vs per skylę diodai

12 pav. SMD ir kiaurymių komponentai ant PCB

SMD diodai ir kiauryminiai diodai atlieka panašias elektrines funkcijas, tačiau jie labai skiriasi dydžiu, gamybos būdu, terminiu elgesiu, mechaniniu patvarumu ir PCB integracija.

Funkcija	SMD Diodai	Per skylę Diodai
PCB dydis	Kompaktiškas	Didesnis
Gamyba	Automatizuotas SMT	Rankinis/banginis litavimas
Aukšto dažnio našumas	Geriau	Žemesnis
Taisomumas	Sunkiau	Lengviau
Šiluminis sklaidymas	Vidutinis	Geriau esant didelei galiai
Bendras naudojimas	Nešiojami elektronika	Pramoninės sistemos

Šiuolaikinėje elektronikoje dažniausiai teikiama pirmenybė SMD diodams, nes jie palaiko mažesnius PCB išdėstymus, automatizuotą masinę gamybą, lengvus elektroninius įrenginius ir geresnį aukšto dažnio veikimą.

Jų trumpesni elektros keliai padeda sumažinti parazitinį induktyvumą ir talpą, todėl jie tinka didelės spartos perjungimo grandinėms, RF ryšio sistemoms, kompaktiškiems galios keitikliams ir tankiai supakuotiems elektroniniams įrenginiams.

Tačiau kiauryminiams diodams vis tiek gali būti teikiama pirmenybė didelės galios sistemose, didelės srovės įrenginiuose, atšiaurioje mechaninėje aplinkoje ir įrangoje, kurią reikia lengviau taisyti arba pakeisti.

Kadangi kiauryminiuose komponentuose naudojami laidai, įkišti į PCB, jie dažnai užtikrina stipresnį mechaninį inkaravimą ir geresnį šilumos valdymą dideliems galios įrenginiams.

Šiuolaikiniuose elektroniniuose įrenginiuose dominuoja SMD diodai, nes kompaktiški PCB išdėstymai ir automatizuotas SMT surinkimas labai sumažina gamybos sąnaudas ir padidina gamybos greitį.

Kaip pasirinkti tinkamą SMD diodą

Norint pasirinkti tinkamą SMD diodą, reikia subalansuoti elektrinį našumą, šiluminę galią, patikimumą, perjungimo greitį, pakuotės dydį ir taikymo reikalavimus.

Netinkamo diodo naudojimas gali sukelti perkaitimą, įtampos nestabilumą, sumažėjusį efektyvumą, pernelyg didelį galios praradimą ir ankstyvą komponentų gedimą.

Tinkamas diodų pasirinkimas padeda palaikyti ilgalaikį patikimumą, šiluminį stabilumą ir bendrą elektroninės sistemos veikimą.

Programomis pagrįsto atrankos vadovas

Taikymas	Rekomenduojamas diodas
Greitas įkroviklis	Šotkis diodas
Įtampa reglamentas	Zenerio diodas
USB ESD apsauga	TVS diodas
RF derinimas	Varactor diodas
AC ištaisymas	Lygintuvas diodas

Pagrindiniai veiksniai, į kuriuos reikia atsižvelgti renkantis

• Atbulinės eigos įtampos nominalioji vertė: diodas turi saugiai atlaikyti didžiausią grandinėje esančią atvirkštinę įtampą.Nepakankama įtampos atsarga padidina gedimo riziką pereinamųjų įtampos šuolių metu.

• Srovės valdymo galimybė: diodas turi saugiai palaikyti tiek nuolatinės, tiek viršįtampio srovės sąlygas.Didesnės srovės taikymui dažnai reikia didesnių paketų, geresnio šilumos išsklaidymo ir platesnių PCB pėdsakų.

• Perjungimo greitis: norint sumažinti perjungimo nuostolius ir pagerinti efektyvumą, aukšto dažnio grandinėms reikia greito atkūrimo arba Schottky diodų.

• Šiluminis efektyvumas: šiluminė galia yra svarbi, nes per didelė sankryžos temperatūra gali sutrumpinti komponentų tarnavimo laiką ir sumažinti patikimumą.

• PCB erdvės apribojimai: kompaktiškiems elektroniniams įrenginiams dažnai reikia mažesnių SMD paketų, kad būtų palaikomas didelio tankio PCB išdėstymas.

Tačiau mažesnės pakuotės gali turėti mažesnę šilumos ir srovės apdorojimo galimybę.

Diodų pasirinkimas skirtingoms pramonės šakoms

• Automobilių elektronika: didelis patikimumas viršįtampiams, plati temperatūros tolerancija ir AEC-Q101 atitiktis yra svarbūs norint išlaikyti stabilų veikimą atšiauriomis elektros ir aplinkos sąlygomis.

• Elektroniniai įrenginiai: kompaktiškas dydis, maži galios nuostoliai ir didelis gamybos efektyvumas dažniausiai teikiami pirmenybė tankiai supakuotų PCB konstrukcijų ir nešiojamų sistemų atveju.

• Pramoninės sistemos: šiluminis patvarumas, didelė srovės galia ir ilgalaikis patikimumas yra svarbūs nuolatiniam darbui sudėtingoje elektros aplinkoje.

• RF ir ryšių sistemos: greitas perjungimas, maža jungties talpa ir stabilus aukšto dažnio veikimas padeda išlaikyti signalo vientisumą ir efektyvų ryšį.

Pasirinkus tinkamą diodų paketą ir elektrines specifikacijas, labai pagerėja energijos vartojimo efektyvumas, grandinės apsauga ir ilgalaikis šiuolaikinių elektroninių sistemų patikimumas.

Išvada

SMD diodai yra plačiai naudojami šiuolaikinėje elektronikoje, kad būtų palaikomas efektyvus galios valdymas, grandinės apsauga ir stabilus didelės spartos veikimas.Tinkamas diodo pasirinkimas priklauso nuo tokių veiksnių kaip tiesioginė įtampa, atkūrimo laikas, šiluminis našumas ir srovės valdymo galimybė.Geras PCB terminis dizainas ir teisingas pakuotės pasirinkimas padeda sumažinti perkaitimą ir pagerinti ilgalaikį patikimumą.Kadangi elektroniniai prietaisai ir toliau tampa mažesni ir galingesni, SMD diodų elgsenos supratimas tampa vis svarbesnis šiuolaikiniame grandinės projekte.
